RF Adapter vs RF Connector: Ano ang Pagkakaiba

RF Adapter vs RF Connector: Ang Pangunahing Pagkakaiba

Tinatapos ng isang RF connector ang isang cable o equipment port upang makumpleto ang isang signal path, habang ang isang RF Coaxial Adapter sumasali sa dalawang connector ng iba't ibang uri, kasarian, o pamantayan ng interface nang walang cable na tumatakbo sa pagitan ng mga ito. Sa madaling salita, tinatapos ng isang connector ang isang signal path at ang isang coaxial adapter ay nagtulay ng hindi pagkakatugma sa pagitan ng dalawang umiiral na connector.

Ang pagkakaibang ito ay pinakamahalaga kapag ang isang proyekto ay nagsasangkot ng halo-halong hardware. Maaaring gumamit ang isang test bench ng mga SMA port sa mga kagamitan sa pagsukat na ipinares sa N-Uri na paglalagay ng kable sa device na sinusuri, at ang isang RF Coaxial Adapter ang siyang nagsasara ng puwang na iyon nang hindi muling itinatayo ang alinmang cable. Ang mga konektor, sa kabilang banda, ay pinili sa yugto ng disenyo upang tumugma sa isang partikular na cable, port, o estilo ng pag-mount mula sa simula.

Mapaglarawang index ng paggamit sa 100 sa mga karaniwang sektor na umaasa sa mga RF coaxial adapter at connector

Ano ang Ginagawa ng Isang RF Connector Sa Isang Signal Path

Ang isang RF connector ay nakakabit sa dulo ng isang cable o direkta sa isang equipment port, na bumubuo ng pisikal at elektrikal na link na nagpapanatili sa isang signal na gumagalaw nang may kaunting pagkawala. Kasama sa mga karaniwang serye ang BNC, TNC, N-Type, SMA, at 7/16 DIN, bawat isa ay binuo sa paligid ng isang partikular na laki ng pin, pattern ng thread, at impedance rating gaya ng malawakang ginagamit na 50 ohm rf coaxial adapter standard na makikita sa karamihan ng mga kagamitan sa komunikasyon at pagsubok.

Bakit Hindi Mapapalitan ang Serye ng Connector

Ang bawat serye ng connector ay binuo sa isang nakapirming mekanikal at elektrikal na detalye, na nangangahulugan na ang SMA port ay hindi maaaring direktang mag-mate sa isang N-Type na dulo ng cable na walang adaptor sa pagitan. Ang hanay ng dalas ay isa sa mga pinakamalinaw na pagkakaiba sa pagitan ng mga serye, dahil ang mas maliliit na pin geometries sa pangkalahatan ay sumusuporta sa mas mataas na frequency signal na may mas mababang pagkawala.

Tinatayang nasa itaas na hanay ng dalas sa gigahertz para sa karaniwang serye ng connector na ginagamit sa mga RF system

Ano ang Naiiba ng Isang RF Coaxial Adapter

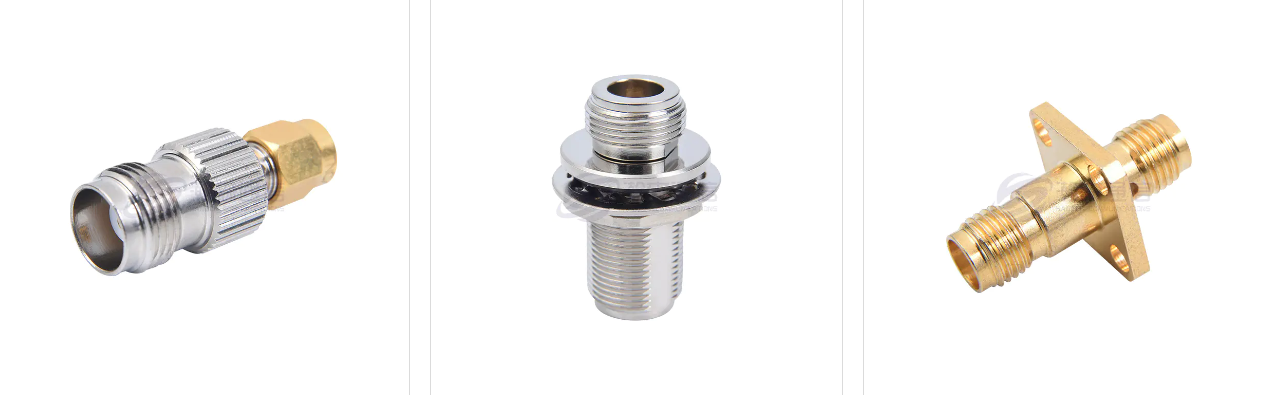

Ang isang RF Coaxial Adapter ay isang maikli, walang cable na bahagi na binuo upang sumali sa dalawang hindi magkatugmang interface ng connector. Maaari nitong i-convert ang isang serye ng connector sa isa pa, lumipat ng kasarian mula sa lalaki patungo sa babae, o magpalit ng isang tuwid na interface sa tamang anggulo o format ng flange mount. Dahil wala itong sariling cable, ang isang coaxial adapter ay karaniwang ang pinakamabilis na paraan upang malutas ang isang hindi pagkakatugma ng interface na natuklasan sa panahon ng pag-install o pagsubok.

Mga Karaniwang Configuration ng Adapter

Mga adaptor ng conversion ng serye na nagpapalit ng isang pamantayan ng konektor sa isa pa, gaya ng N-Type sa SMA
Mga adapter ng pagpapalit ng kasarian na nagpapalit ng lalaki sa babae o babae sa babae para sa isang partikular na serye
Mga adaptor ng kanang anggulo na nagre-redirect ng pagruruta ng cable sa mga mahigpit na enclosure ng kagamitan
Flange mount coaxial adapter styles na direktang nagbo-bolt sa isang panel ng kagamitan para sa isang nakapirming punto ng koneksyon

Ang mga mamimili na nagtatrabaho sa mga linya ng feed ng antenna ay kadalasang nagsasaad ng isang RF coaxial adapter para sa antenna system build kung saan ang isang fixed panel connection ay kailangang matugunan ang isang hiwalay na cable standard, habang ang mga lab environment ay madalas na humihiling ng isang RF adapter para sa microwave testing equipment kung saan ang katumpakan at mababang insertion loss ay parehong mahalaga.

Lalaki Sa Babae RF Coaxial Adapter Configuration At Uses

Ang kasarian ng connector ay tumutukoy sa kung ang isang connector ay may nakalantad na center pin, na kilala bilang lalaki, o isang receiving socket, na kilala bilang babae. A Male To Female RF Coaxial Adapter binabaligtad ang kasarian sa isang dulo ng isang koneksyon nang hindi nangangailangan ng bagong cable, na ginagawa itong isa sa mga pinaka-hinihiling na uri ng adapter sa buong pag-install at pagkukumpuni.

Kapag Nalutas ng Adapter ng Pagbabago ng Kasarian ang Isang Hindi Pagtutugma

Ang configuration na ito ay madalas na lumalabas kapag ang dalawang cable ay parehong nagwawakas sa mga male connector at kailangang direktang sumali, o kapag ang isang cable gender ay hindi tumutugma sa equipment port na kailangan nitong kumonekta. Sa halip na palitan ang isang cable assembly, ang isang technician ay maaaring magpasok ng isang maliit na adapter at kumpletuhin ang koneksyon sa site.

Karaniwang male to female RF coaxial adapter format at kung saan ang bawat isa ay karaniwang inilalapat
Format	Pagbabago ng Interface	Karaniwang Aplikasyon
Straight Lalaki Sa Babae	Parehong serye, kasarian lang	Pagdugtong ng dalawang male terminated cables
Tamang Anggulo Lalaki Sa Babae	Parehong serye, kasarian at anggulo	Mga masikip na enclosure na may limitadong cable clearance
Cross Series Lalaki Sa Babae	Pinagsamang serye at kasarian	Ang pinaghalong kagamitan ay bumubuo sa iba't ibang pamantayan

Upang ihambing kung paano naiiba ang isang RF Coaxial Adapter mula sa isang connector at isang buong cable assembly sa mga praktikal na katangian, ang radar chart sa ibaba ay nakahanay sa lahat ng tatlo sa pagpapatuloy ng signal path, flexibility ng interface, pagiging simple ng pag-install, mekanikal na tibay, at saklaw ng saklaw ng frequency.

Paghahambing na sukat ng zero hanggang sampu para sa RF connector, RF coaxial adapter, at cable assembly sa mga karaniwang priyoridad

4 Hole Flange Adapter: Mga Application ng Panel Mount

A 4 Hole Flange Adapter ay gumagamit ng apat na mounting hole na nakaayos sa paligid ng connector body upang direkta itong mai-bolted sa isang panel ng kagamitan o bulkhead. Lumilikha ito ng isang nakapirming, vibration resistant na punto ng koneksyon sa halip na isang libreng floating cable joint, na mahalaga sa mga kagamitan na nakakakita ng regular na paggalaw, pagbabago ng temperatura, o panlabas na pagkakalantad.

Kung Saan Karaniwang Ginagamit ang Estilo ng Pag-mount na Ito

Ang mga base station equipment, aerospace panel, at test equipment rack ay karaniwang gumagamit ng 4 hole flange adapter dahil pinapanatili ng bolt pattern na nakahanay ang connector sa ilalim ng paulit-ulit na cable connect at disconnect cycle. Naka-standardize ang bolt spacing sa loob ng isang partikular na serye ng connector, kaya maaaring planuhin ang mga cutout ng panel bago dumating ang hardware sa site. Ang istilong flange na ito ay madalas na nagpapares sa mga interface ng N-Type at 7/16 DIN sa mga build ng base station, at sa mga interface ng SMA o TNC sa mas maliliit na panel ng pagsubok at pagsukat.

Pagpaplano ng Panel Cutout sa Paikot ng Flange Adapter

Ang kapal ng panel at ang spacing ng bolt hole ay parehong kailangang tumugma sa detalye ng flange bago i-install, dahil maaaring iwan ng hindi tugmang cutout ang connector sa isang anggulo o hindi makaupo nang buo sa ibabaw ng panel. Ang pagkumpirma sa mga dimensyong ito sa isang supplier bago putulin ang isang panel ay maiiwasan ang muling paggawa sa ibang pagkakataon sa isang iskedyul ng pag-install.

Paghahambing ng RF Coaxial Adapter, RF Connectors, At Cable Assemblies

Ang tatlong sangkap na ito ay madalas na pinagsama-sama, bagaman ang bawat isa ay gumaganap ng isang natatanging papel sa loob ng isang signal path. Ang talahanayan sa ibaba ay nakahanay sa kanilang pangunahing pag-andar at karaniwang kaso ng paggamit.

Pangkalahatang paghahambing ng mga RF connector, RF coaxial adapter, at cable assemblies sa loob ng tipikal na daanan ng signal
Component	Pangunahing Pag-andar	Karaniwang Kaso ng Paggamit	Kinakailangan ang Cable
RF Connector	Tinatapos ang isang cable o port para kumpletuhin ang isang signal path	Mga dulo ng cable, mga port ng kagamitan, mga terminal ng antenna	Naka-attach nang direkta
RF Coaxial Adapter	Pinagsasama ang dalawang hindi magkatugmang uri ng connector nang walang cable	Interface conversion sa pagitan ng iba't ibang pamantayan	Hindi
Pagpupulong ng Cable	Nagdadala ng signal sa pagitan ng dalawang magkahiwalay na punto	Long distance run at base station links	Oo

Paano Pumili sa Pagitan ng Adapter At Isang Konektor Para sa Isang Proyekto

Karamihan sa mga desisyon sa pag-sourcing ay bumaba sa kung mayroon nang hindi pagkakatugma ng interface o kung ang isang system ay idinisenyo mula sa simula. Ang mga sumusunod na punto ay tumutulong sa paghiwalayin ang dalawang sitwasyon.

Kung ang isang cable ay nagtatapos na sa isang uri ng connector at ang kagamitan ay gumagamit ng isa pa, isang RF Coaxial Adapter ang direktang magsasara ng puwang na iyon.
Kung may ginagawang bagong cable assembly, dapat piliin ang connector upang tumugma sa equipment port mula sa simula
Para sa panel mounted equipment, pinapanatili ng 4 Hole Flange Adapter na maayos ang interface habang ang mga cable ay nananatiling naaalis
Para sa mataas na dalas ng trabaho tulad ng isang high frequency rf adapter application, ang pagtutugma ng impedance at connector series ay mas mahalaga kaysa sa mas mababang frequency test setup.

Nauuna Pa rin ang Dalas At Impedance

Hindi alintana kung ang bahagi ay isang adaptor o isang connector, ang impedance at frequency rating ay nananatiling panimulang punto para sa anumang pagpili. Karamihan sa mga sistema ng komunikasyon at pagsubok ay nag-standardize sa 50 ohm impedance, kaya kinukumpirma na ang isang RF adapter para sa microwave testing equipment o isang RF adapter para sa 5G na kagamitan sa komunikasyon ay tumutugma sa impedance ng iba pang bahagi ng system ay maiiwasan ang pagmuni-muni at pagkawala ng signal sa mga isyu sa pag-setup.

Pagkuha ng RF Coaxial Adapter Mula sa Isang Manufacturer

Ang mga mamimili na nagtatrabaho sa isang supplier ng RF coaxial adapter ay karaniwang naghahanap ng pare-parehong serye ng connector, flexible na kasarian at mga mounting configuration, at suporta para sa mga partikular na build ng proyekto. Ang pagkuha mula sa isang custom na rf coaxial adapter manufacturer ay nagiging partikular na kapaki-pakinabang kapag ang isang proyekto ay nangangailangan ng isang configuration na wala sa mga karaniwang listahan ng catalog, gaya ng isang partikular na flange bolt pattern o isang hindi karaniwang serye ng conversion.

Ang Ningbo Hanson Communication Technology Co., Ltd. ay isang China Male To Female RF Coaxial Adapter Manufacturer at Wholesale 4 Hole Flange Adapter Factory, na may higit sa 30 taong karanasan sa mga RF coaxial connectors, adapter, at cable assemblies. Ang kumpanya ay nagpapatakbo ng sarili nitong machining workshop, electroplating workshop, at assembly workshop, na sinusuportahan ng isang network ng mga stable na supplier. Kabilang sa mga pangunahing produkto ang RF coaxial connectors, adapter, high frequency cable assemblies, at low intermodulation cable assemblies, kasama ng mga customized na build para sa mga partikular na kinakailangan sa proyekto. Ang mga produktong ito ay nagsisilbi sa aerospace, base station ng komunikasyon, at mga aplikasyon ng kagamitang medikal bukod sa iba pang mga teknikal na larangan.

Demand para sa RF Coaxial Adapters ay may posibilidad na subaybayan ang network buildout aktibidad sa halip na manatiling flat sa buong taon, lalo na sa paligid ng 5G imprastraktura deployment cycle. Ang line chart sa ibaba ay nagpapakita ng isang pangkalahatang pattern ng demand batay sa karaniwang daloy ng order na nauugnay sa kamakailang aktibidad sa pagpapalawak ng network.

Relative demand index sa loob ng labindalawang buwan, na sumasalamin sa isang pangkalahatang pattern na nakatali sa aktibidad ng pag-deploy ng network

Mga Praktikal na Pagsasaalang-alang Kapag Kumukuha ng Mga Custom na RF Coaxial Adapter

Ang ilang mga tseke ay may posibilidad na gawing mas maayos ang mga desisyon sa pagkuha, kung ang order ay isang pagsasaayos o isang patuloy na pagsasaayos ng supply.

1

Kumpirmahin ang eksaktong serye ng connector sa magkabilang panig ng interface, dahil ang mga visual na katulad na konektor mula sa iba't ibang serye ay bihirang magkatugma nang walang adaptor.

2

Itugma ang impedance sa buong path ng signal, na pinapanatili ang isang 50 ohm rf coaxial adapter na ipinares sa mga kagamitan na binuo sa parehong pamantayan.

3

Malinaw na tukuyin ang kasarian at istilo ng pag-mount, lalo na para sa isang 4 Hole Flange Adapter na order kung saan ang bolt pattern at kapal ng panel ay parehong nakakaapekto sa fit.

4

Ibahagi ang nilalayong hanay ng dalas sa harap, dahil ang mga bahagi na na-rate para sa paggamit ng mas mababang dalas ay maaaring hindi gumanap nang maayos sa mga aplikasyon ng high frequency rf adapter.

Nagtatrabaho Sa Isang Supplier Sa Mga Custom na Paggawa

Ang pagbabahagi ng mga drawing, mga sample ng sanggunian, o mga kasalukuyang numero ng bahagi ng connector sa maagang bahagi ng proseso ng pag-sourcing ay nakakatulong sa isang tagagawa na kumpirmahin ang pagiging tugma bago magsimula ang produksyon, na binabawasan ang pagkakataon ng isang hindi tugmang configuration na dumating sa site.

Mga Madalas Itanong

Ano ang pagkakaiba sa pagitan ng isang RF adapter at isang RF connector

Ang isang RF Coaxial Adapter ay sumasali sa dalawang hindi magkatugmang connector na walang cable, habang ang isang RF connector ay nagtatapos sa isang cable o port upang makumpleto ang isang signal path.

Ano ang ginagawa ng male to female RF coaxial adapter

Ang A Male To Female RF Coaxial Adapter ay binabaligtad ang kasarian ng connector sa isang dulo ng isang koneksyon, hinahayaan ang dalawang male terminated na cable na sumali nang walang bagong cable assembly.

Para saan ginagamit ang 4 hole flange adapter

Ang isang 4 Hole Flange Adapter ay nagbo-bolts sa panel ng kagamitan gamit ang apat na mounting hole, na lumilikha ng isang nakapirming punto ng koneksyon para sa base station at mga pansubok na kagamitan.

Maaari bang ipasadya ang mga RF coaxial adapter para sa mga partikular na aplikasyon

Ang isang custom na rf coaxial adapter manufacturer ay kadalasang makakapag-adjust ng mga serye, kasarian, at estilo ng pag-mount batay sa mga guhit ng proyekto o mga sample ng sanggunian.

Anong mga dami ng order ang karaniwang sinusuportahan ng mga tagagawa ng RF coaxial adapter

Nagtatrabaho sa isang rf adapter manufacturer na umaasa ang mga mamimili sa china, ang mga dami ng order ay kadalasang inaayos batay sa pagiging kumplikado ng bahagi at availability ng materyal para sa bawat configuration.

Paano sinusuri ng mga tagagawa ang kalidad ng RF coaxial adapter bago ipadala

Ang mga tseke ay karaniwang tumatakbo sa mga papasok na inspeksyon ng materyal, sa proseso ng mga pagsusuri sa produksyon, at isang huling yugto ng inspeksyon bago ang mga bahagi ay naka-pack para sa kargamento.
