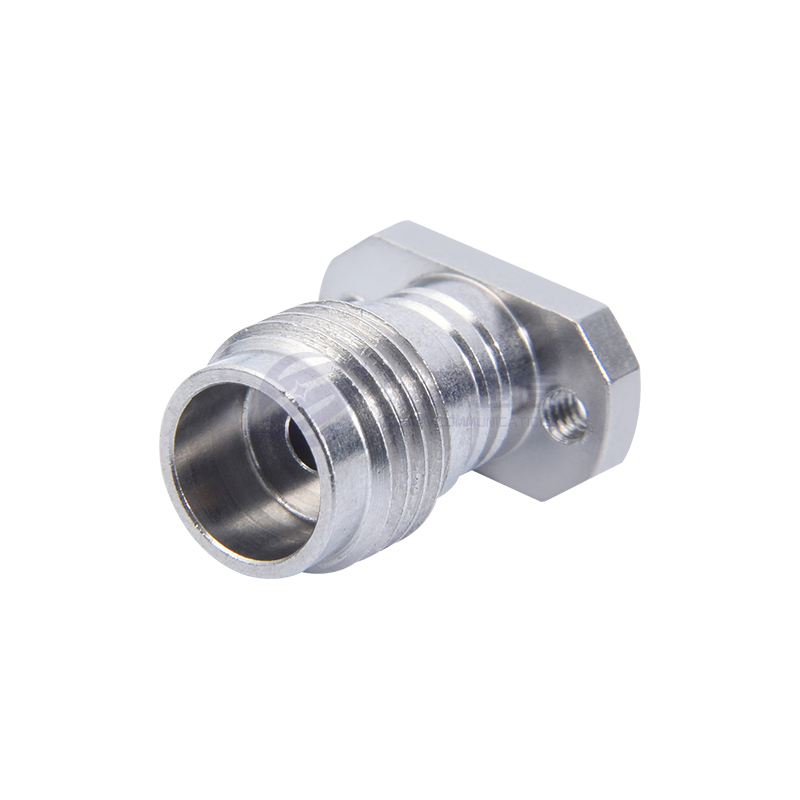

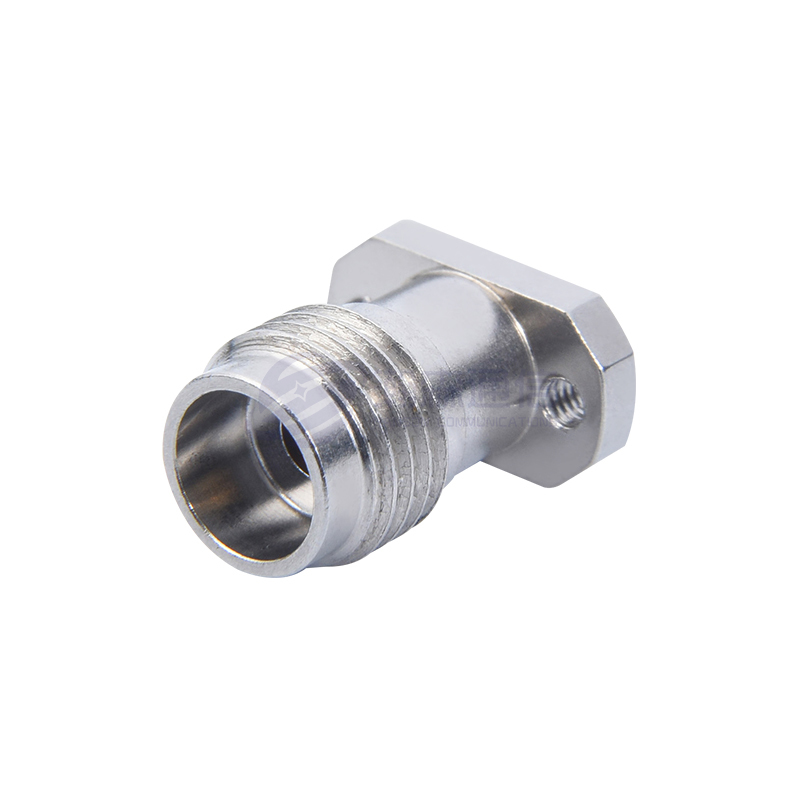

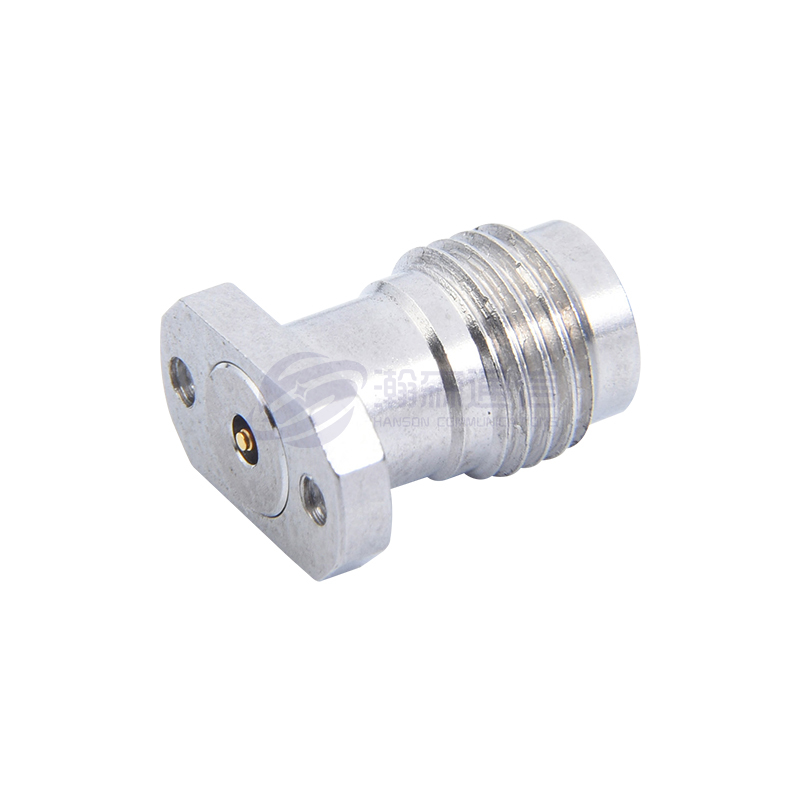

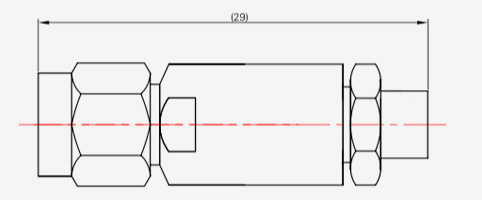

Ang konektor ng 2.4mm series ay isang mataas na dalas na konektor ng RF na idinisenyo para sa high-precision, high-frequency application, lalo na para sa mga okasyon ng paghahatid ng signal na nangangailangan ng isang saklaw ng dalas ng paghahatid ng 40 GHz o kahit na mas mataas. Ito ay isang mainam na pagpipilian para sa pagbibigay ng mga koneksyon sa signal ng high-performance sa microwave frequency band, high-speed na komunikasyon, at mga patlang na pagsubok at pagsukat.
Pangunahing mga pagtutukoy sa teknikal:
◆ Katangian ng impedance: 50Ω
◆ Saklaw ng dalas: DC-50GHz
◆ Paglaban sa pagkakabukod: ≥5000MΩ
◆ Dielectric withstand boltahe: 500V (rms)
◆ Voltage Standing Wave Ratio (VSWR): ≤1.35
◆ Mga siklo ng pag -aasawa: 500 beses

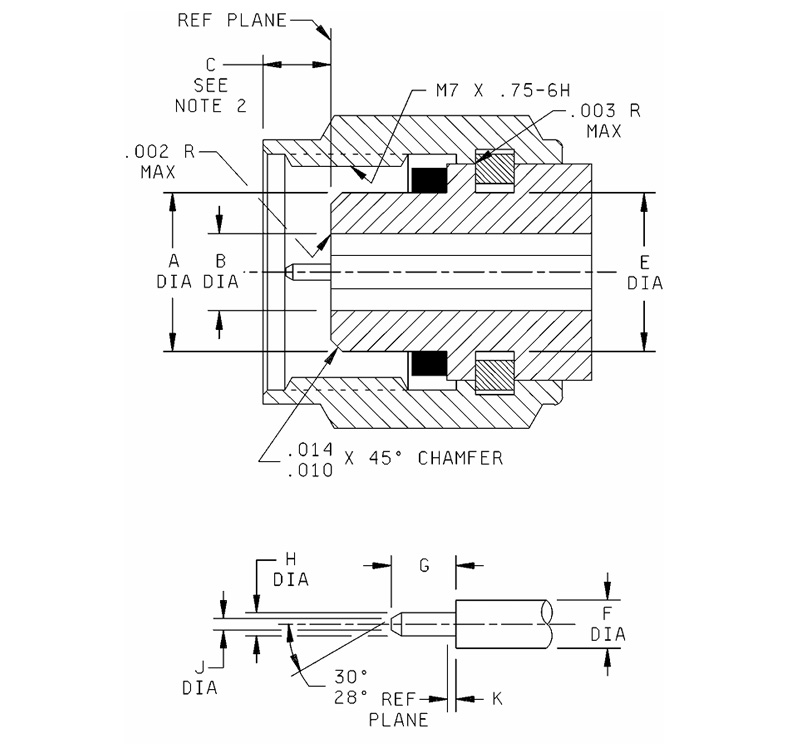

| Sulat | Milimetro (pulgada) | |
| Minimum | Pinakamataas | |
| A | 4.725 (.186) | 4.75 (.187) |
| B | 2.393 (.094) | 2.408 (095) |
| C | 1.85 (.073) | 2.45 (.096) |
| E | 4.75 (.187) | 4.85 (.191) |
| F | 1.035 (.0407) | 1.05 (.0413) |
| G | 1.34 (.053) | 1.45 (.057) |
| H | 0.498 (.0196) | 0.523 (.0206) |
| J | ------------ | 0.25 (.010) |
| K | 0.00 (.000) | 0.08 (.003) |
Mga Tala:
1. Ang haba ng thread ay mula sa dulo ng pagkabit ng nut, 4.37 mm (.172inch) na minimum, 0.63 mm (.025 pulgada) ± 0.25 mm (.010 pulgada).
2. Na may pagkabit ng nut bias sa pasulong na direksyon.
3. Ang mga sukat ay nasa milimetro.
4. Ang mga katumbas na pounds ay ibinibigay para sa impormasyon lamang.
5. Ang counter ay nagbigay ng 7 mm (.276 pulgada) na minimum.

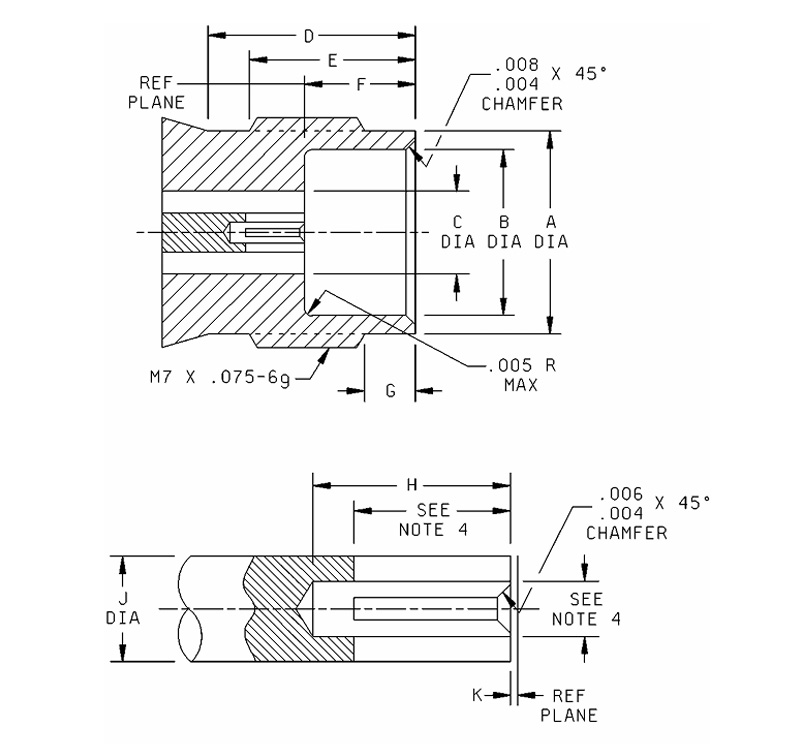

| Sulat | Milimetro (pulgada) | |
| Minimum | Pinakamataas | |
| A | 4.725 (.186) | 4.75 (187) |
| B | 2.393 (.094) | 2.408 (.095) |
| C | 1.85 (.073) | 2.45 (.096) |
| E | 4.75 (.187) | 4.85 (.191) |
| F | 1.035 (.0407) | 1.05 (.0413) |
| G | 1.34 (.053) | 1.45 (.057) |
| H | 0.498 (.0196) | 0.523 (.0206) |
| J | -------- | 0.25 (.010) |
| K | 0.00 (.000) | 0.08 (.003) |
Mga Tala:
1. Ang haba ng thread ay mula sa dulo ng pagkabit ng nut, 4.37 mm (.172inch) na minimum, 0.63 mm (.025 pulgada) ± 0.25 mm (.010 pulgada).
2. Na may pagkabit ng nut bias sa pasulong na direksyon.
3. Ang mga sukat ay nasa milimetro.
4. Ang mga katumbas na pounds ay ibinibigay para sa impormasyon lamang.
5. Ang counter ay nagbigay ng 7 mm (.276 pulgada) na minimum.
