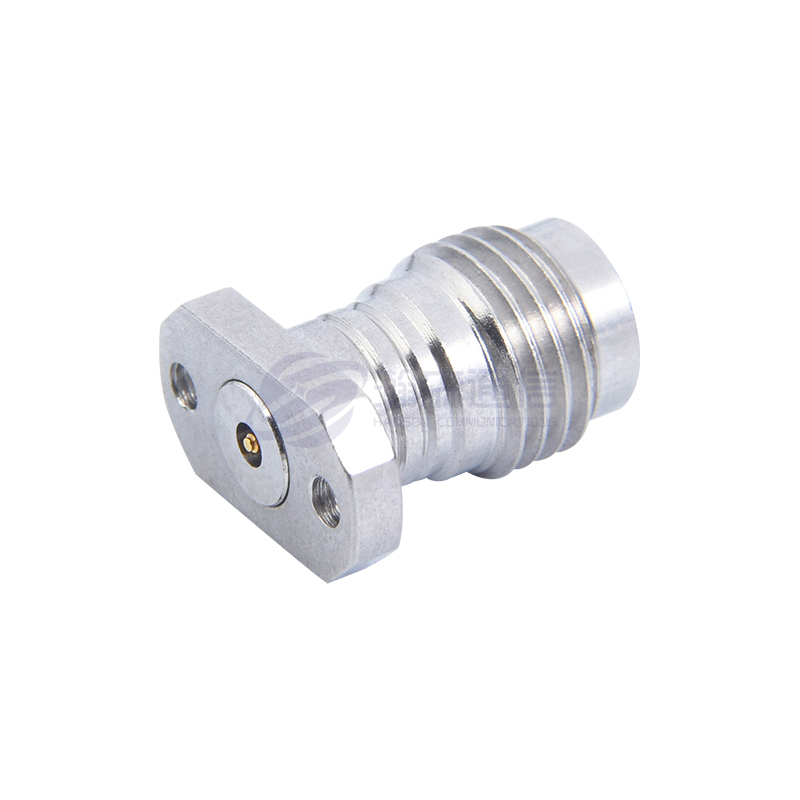

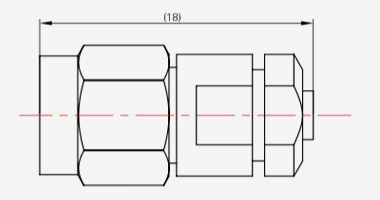

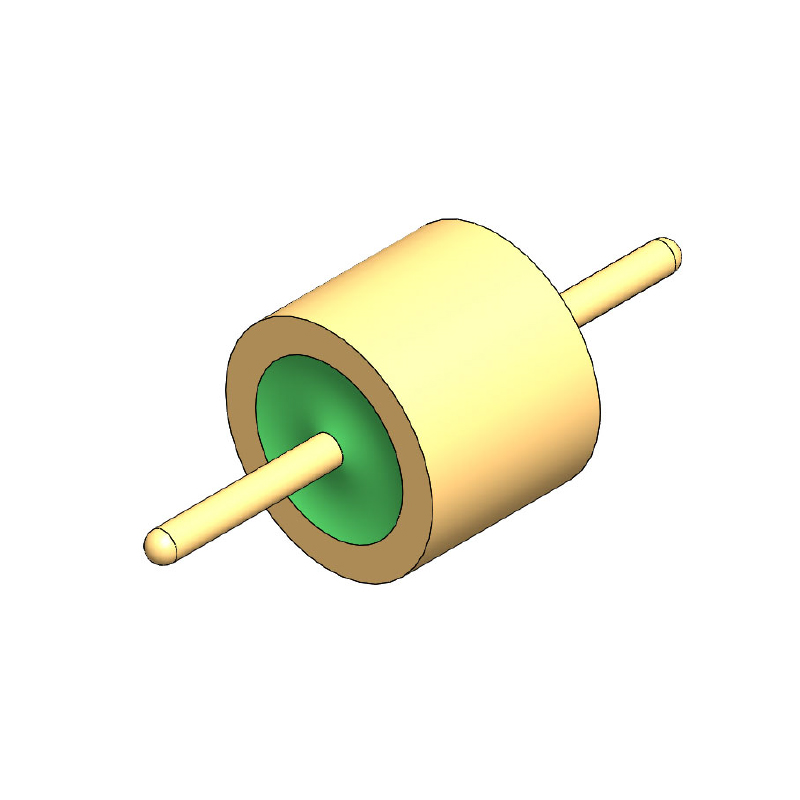

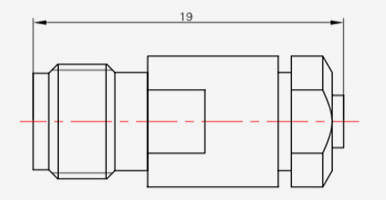

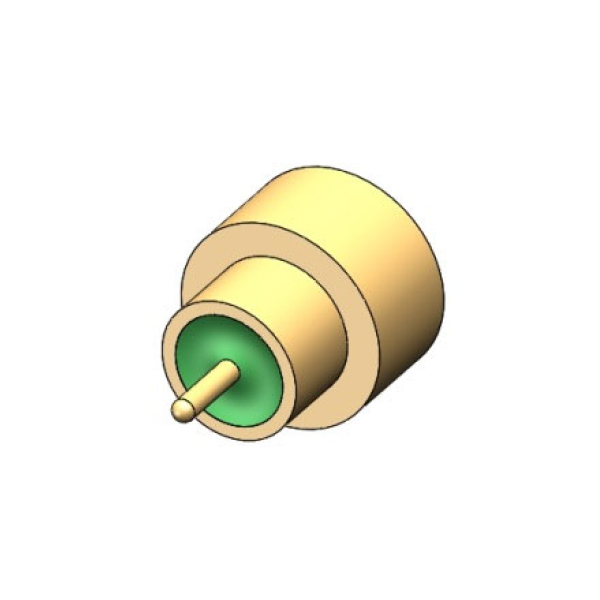

Ang 1.85mm series connector (kilala rin bilang 1.85mm RF connector) ay isang mataas na pagganap na dalas ng radyo (RF) na pangunahing ginagamit sa mga aplikasyon na nangangailangan ng mataas na dalas, mataas na katumpakan, at mababang pagkawala, lalo na sa paghahatid ng signal sa 26.5 GHz o mas mataas. Ito ay isang compact na disenyo ng konektor ng serye ng SMA na nagbibigay ng isang mas maliit na sukat at mas mataas na pagganap ng dalas kumpara sa iba pang mga konektor na may mataas na dalas tulad ng uri ng V (2.92mm) o K uri (1.0mm).
Pangunahing mga pagtutukoy sa teknikal:
◆ Katangian ng impedance: 50Ω
◆ Saklaw ng dalas: DC ~ 67GHz
◆ Paglaban sa pagkakabukod: ≥3000MΩ
◆ Dielectric withstand boltahe: 500V (rms)
◆ Voltage Standing Wave Ratio (VSWR): ≤1.30
◆ Mga siklo ng pag -aasawa: 500 beses

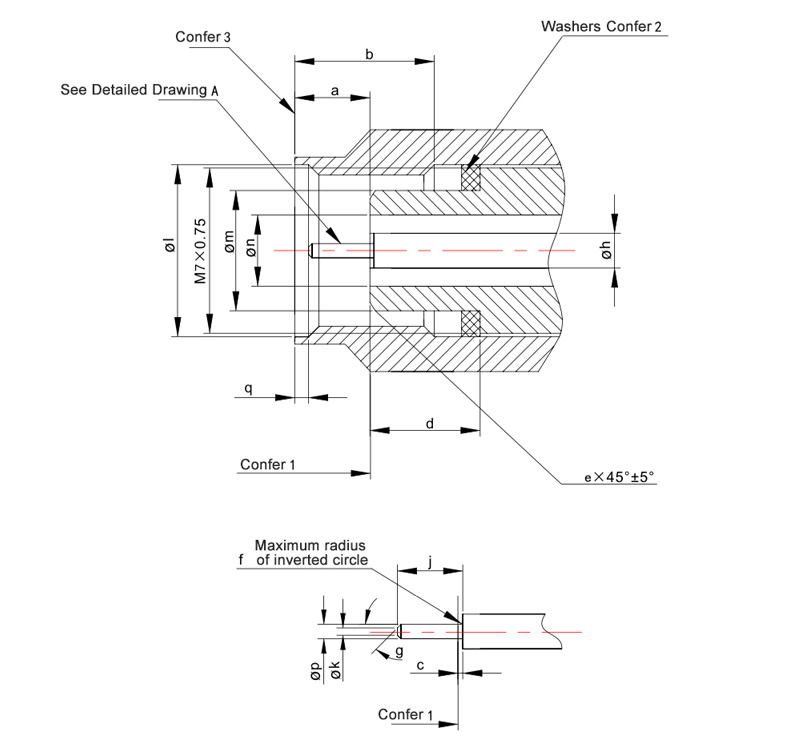

| Laki | mm | in | ||
| min | Max | min | Max | |
| a | 1.850 | 2.450 | 0.073 | 0.096 |
| b | 4.370 | 4.630 | 0.172 | 0.182 |
| C | 0.000 | 0.0762 | 0.000 | 0.003 |
| d | 3.380 | 3.480 | 0.133 | 0.137 |
| e | 0.250 | 0.360 | 0.010 | 0.014 |
| f | - | RO.050 | - | R0.002 |
| g | 28 ° | 32 ° | 28 ° | 32 ° |
| h | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| j | 1.335 | 1.445 | 0.053 | 0.057 |
| k | 0.000 | 0.250 | 0.000 | 0.010 |
| l | 7.010 | 7.110 | 0.276 | 0.280 |
| m | 4.725 | 4.750 | 0.186 | 0.187 |
| n | 1.8373 | 1.8627 | 0.07233 | 0.0733 |
| p | 0.498 | 0.523 | 0.0196 | 0.0206 |
| q | 0.508 | 0.762 | 0.020 | 0.030 |
Mga Tala:
1. Mekanikal at elektrikal na sanggunian na sanggunian.
2. Mga tagapaghugas ng basura kung kinakailangan para sa mga konektor ng Class 1.
3. Mga Koneksyon ng Koneksyon na may pasulong na offset.

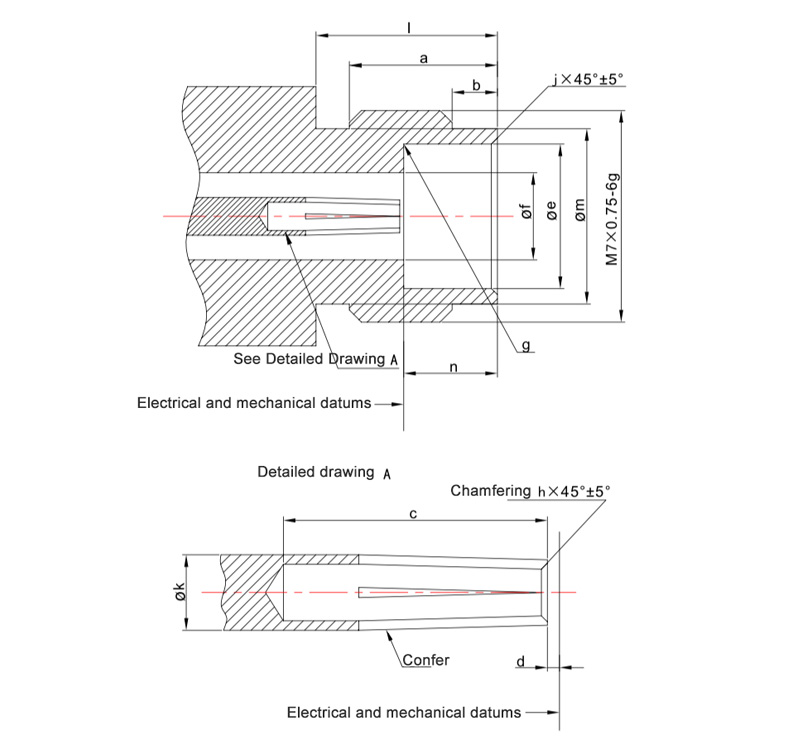

| Laki | mm | in | ||
| min | Max | min | Max | |
| a | 4.800 | 5.060 | 0.189 | 0.199 |
| b | 1.370 | 1.630 | 0.054 | 0.064 |
| C | 2.650 | - | 0.104 | - |
| d | 0.000 | 0.0762 | 0.000 | 0.003 |
| e | 4.770 | 4.795 | 0.1878 | 0.1888 |
| f | 1.8373 | 1.8627 | 0.07233 | 0.07333 |
| g | - | R0.130 | - | R0.005 |
| h | 0.100 | 0.130 | 0.004 | 0.005 |
| j | 0.100 | 0.200 | 0.004 | 0.008 |
| k | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| l | 6.000 | - | 0.236 | - |
| m | 5.790 | 5.890 | 0.228 | 0.232 |
| n | 3.000 | 3.100 | 0.118 | 0.122 |
Mga Tala:
Ang istraktura ng piraso ng contact ng socket ay di -makatwiran. Kapag ang pag -aasawa sa mga pin na may mga diametro na 0.498mm hanggang 0.523mm, ang mga sukat ay dapat matugunan ang koepisyent ng pagmuni -muni, mga katangian ng pag -aasawa at mga kinakailangan sa tibay ng konektor.
