SMP hermetically selyadong konektor
Paglalarawan:
Ang SMP-J Type Hermetic RF Coaxial Connector ay may mga katangian ng hermetic packaging at maaaring mai-pack at welded sa tube shell o aparato panel. Ang shell at panloob na conductor ng produktong ito ay gawa sa materyal na haluang metal, at ang ibabaw ay maaaring ma -plate na may matigas na ginto o malambot na ginto; Ang insulating medium ay gawa sa salamin na sintered sa mataas na temperatura, at ang dielectric na pare -pareho ay tungkol sa 4. Mayroon itong mga pakinabang ng maliit na sukat, magaan na timbang, hermetic sealing, mataas na pagiging maaasahan, atbp. Ito ay kadalasang ginagamit sa mga okasyon na may mga kinakailangan sa sealing o mga espesyal na kinakailangan sa dami ng produkto at timbang, at angkop para sa masinsinang pag -install.
PAngunahing istraktura:

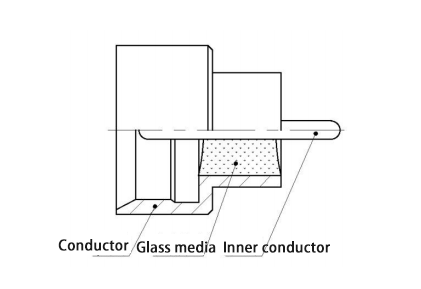

Ang SMP-J type air-sealed RF coaxial connector ay karaniwang binubuo ng tatlong bahagi: panlabas na conductor, glass medium at panloob na conductor, at ang pangunahing istraktura ay ipinapakita sa figure.
Kapag ang nakalantad na bahagi ng panloob na conductor ng produkto ay konektado sa pamamagitan ng pagpasok o ibabaw ng hinang, ang dulo ng mukha ng panloob na conductor ay maaaring magawa bilang isang spherical head; Kapag ang nakalantad na bahagi ng panloob na conductor ng produkto ay konektado sa pamamagitan ng pag -bonding, ang dulo ng mukha ng panloob na conductor ay maaaring magawa bilang isang patag na ulo o ang gilid ng nakalantad na bahagi ng panloob na conductor ay maaaring mawaw.
Pangunahing mga teknikal na parameter:
| Mga katangian ng elektrikal | ||||
| Katangian impedance | 50Ω | Frequency Range | DC ~ 40GHz | |
| Dielectric na may natitirang boltahe | 500vrms | Paglaban sa pagkakabukod | 2000m Ω | |
| Boltahe VSWR | <1.4 | Pagkawala ng insertion | ≤0.05 √f DB (GHz) | |
| Materyal at mekanikal, mga katangian ng kapaligiran | ||||
| Pambalot | Lavable haluang metal/ginto plated | Mga pin | Plug thorium | Delegable Alloy Gold Plating |
| Daluyan ng pagkakabukod | Baso | Tibay ng konektor | Buong detent | ≥100 beses |
| Rate ng pagtagas | ≤1.01325 × 10 ⁹ Pa · M³/s | Limitadong detent | ≥500 beses | |
| Temperatura ng pagpapatakbo | -65 ℃ ~ 165 ℃ | Makinis na bore | ≥1000 beses | |
Mga Dimensyon ng Interface:
Ang SMP-J type air-selyo na RF coaxial connectors ay may tatlong mga form ng interface: buong pagtakas, kalahating pagtakas, at light hole. Kapag pinangalanan ang modelo, ang F ay nangangahulugang buong pagtakas, ang L ay nangangahulugang kalahati ng pagtakas, at ang S ay nangangahulugang light hole. Ang mga sukat ng interface ay nahahati sa karaniwang mga sukat ng interface at mga maikling sukat ng interface, pareho ang mga ito ay magkakaugnay sa mga plug ng uri ng SMP-K.

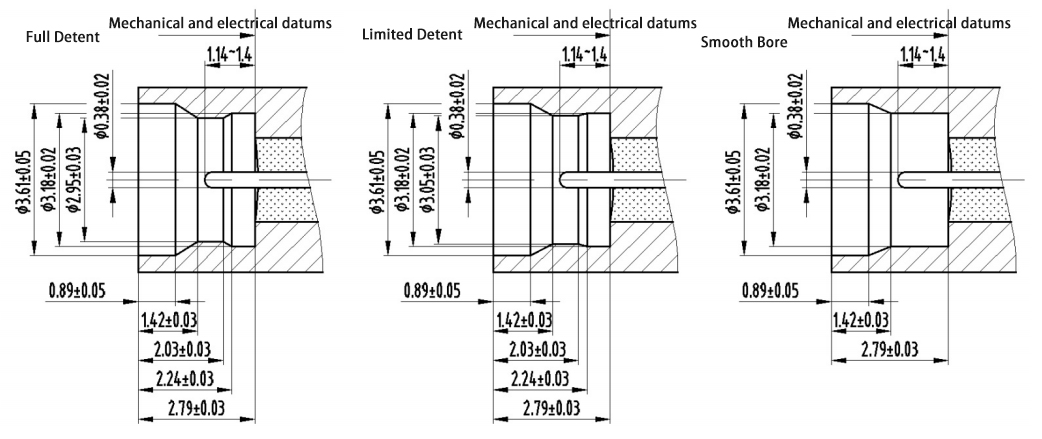

Karaniwang laki ng interface ：

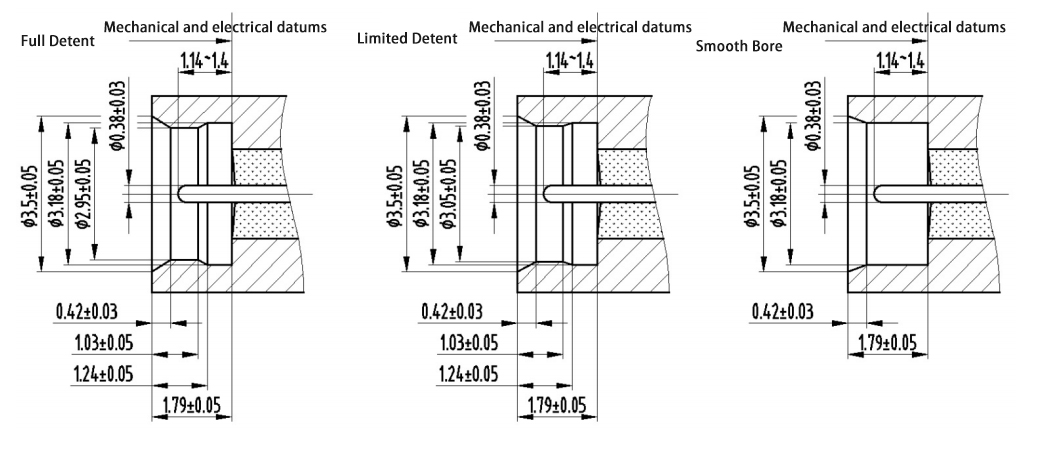

Maikling laki ng interface ：
SMP SERYE
-
SMP (M) -JYD3S
Modelo Mga Paalala SMP (M) -JYD3S Makinis na bore -
SMP (M) -JYD6L
Modelo Mga Paalala SMP (M) -JYD6L Limitadong Detent $ -
SMP (M) -JYD12L
Modelo Mga Paalala SMP (M) -JYD12L Buong detent $ -
SMP (M) -JYD13F
Modelo Mga Paalala SMP (M) -JYD13F Buong detent $ -
SMP (M) -JYD14L
Modelo Mga Paalala SMP (M) -JYD14L Limitadong Detent $ -
SMP (M) -JYD17S
Modelo Mga Paalala SMP (M) -JYD17S Makinis na bore -
SMP (M) -JYD19L
Modelo Mga Paalala SMP (M) -JYD19L Limitadong Detent $ -
SMP (M) -JYD22S
Modelo Mga Paalala SMP (M) -JYD22S Limitadong Detent $ -
SMP (M) -JYD23S
Modelo Mga Paalala SMP (M) -JYD23S Limitadong Detent $ -
SMP (M) -JYD24S
Modelo Mga Paalala SMP (M) -JYD24S Limitadong Detent $ -
SMP (M) -JYD25L
Modelo Mga Paalala SMP (M) -JYD25L Limitadong Detent $ -
SMP (M) -JYD26L
Modelo Mga Paalala SMP (M) -JYD26L Limitadong Detent $ -
SMP (M) -JYD27L
Modelo Mga Paalala SMP (M) -JYD27L Limitadong Detent $ -
SMP (M) -JYD28L
Modelo Mga Paalala SMP (M) -JYD28L Limitadong Detent $ -
SMP (M) -JYD29L
Modelo Mga Paalala SMP (M) -JYD29L Limitadong Detent $ -
SMP (M) -JYD30L
Modelo Mga Paalala SMP (M) -JYD30L Limitadong Detent $ -
SMP (M) -JYD31L
Modelo Mga Paalala SMP (M) -JYD31L Limitadong Detent $ -
SMP (M) -JYD32F
Modelo Mga Paalala SMP (M) -JYD32F Limitadong Detent $ -
SMP (M) -JYD33L
Modelo Mga Paalala SMP (M) -JYD33L Limitadong Detent $ -
SMP (M) -JYD34L
Modelo Mga Paalala SMP (M) -JYD34L Limitadong Detent $ -
SMP (M) -JYD35L
Modelo Mga Paalala SMP (M) -JYD35L Limitadong Detent $ -
SMP (M) -JYD37L
Modelo Mga Paalala SMP (M) -JYD37L Limitadong Detent $ -
SMP (M) -JYD41L
Modelo Mga Paalala SMP (M) -JYD41L Limitadong Detent $ -
SMP (M) -JYD42S
Modelo Mga Paalala SMP (M) -JYD42S Limitadong Detent $ -
SMP (M) -JYD43L
Modelo Mga Paalala SMP (M) -JYD43L Limitadong Detent $ -
SMP (M) -JYD44L
Modelo Mga Paalala SMP (M) -JYD44L Limitadong Detent $ -
SMP (M) -JYD45L
Modelo Mga Paalala SMP (M) -JYD45L Limitadong Detent $ -
SMP (M) -JYD46L
Modelo Mga Paalala SMP (M) -JYD46L Limitadong Detent $ -
SMP (M) -JYD47L
Modelo Mga Paalala SMP (M) -JYD47L Limitadong Detent $ -
SMP (M) -JYD48L
Modelo Mga Paalala SMP (M) -JYD48L Limitadong Detent $ -
SMP (M) -JYD49L
Modelo Mga Paalala SMP (M) -JYD49L Limitadong Detent $ -
SMP (M) -JYD50S
Modelo Mga Paalala SMP (M) -JYD50S Makinis na bore -
SMP (M) -JYD51L
Modelo Mga Paalala SMP (M) -JYD51L Limitadong Detent $ -
SMP (M) -JYD52S
Modelo Mga Paalala SMP (M) -JYD52S Makinis na bore -
SMP (M) -JYD53L
Modelo Mga Paalala SMP (M) -JYD53L Limitadong Detent $ -
SMP (M) -JYD54S
Modelo Mga Paalala SMP (M) -JYD54S Makinis na bore -
SMP (M) -JYD55L
Modelo Mga Paalala SMP (M) -JYD55L Limitadong Detent $ -
SMP (M) -JYD57S
Modelo Mga Paalala SMP (M) -JYD57S Makinis na bore -
SMP (M) -JYD80L
Modelo Mga Paalala SMP (M) -JYD80L Limitadong Detent $ -
SMP (M) -JYD81L
Modelo Mga Paalala SMP (M) -JYD81L Limitadong Detent $ -
SMP (M) -JYD82L
Modelo Mga Paalala SMP (M) -JYD82L Limitadong Detent $ -
SMP (M) -JYD83F
Modelo Mga Paalala SMP (M) -JYD83F Buong detent $ -
SMP (M) -JYD84S
Modelo Mga Paalala SMP (M) -JYD84S Makinis na bore -
SMP (M) -JYD85S
Modelo Mga Paalala SMP (M) -JYD85S Makinis na bore -
SMP (M) -JYD86L
Modelo Mga Paalala SMP (M) -JYD86L Limitadong Detent $ -
SMP (M) -JYD87S
Modelo Mga Paalala SMP (M) -JYD87S Makinis na bore -
SMP (M) -JYD88L
Modelo Mga Paalala SMP (M) -JYD88L Limitadong Detent $ -
SMP (M) -JYD89L
Modelo Mga Paalala SMP (M) -JYD89L Limitadong Detent $ -
SMP (M) -JYD90L
Modelo Mga Paalala SMP (M) -JYD90L Limitadong Detent $ -
SMP (M) -JYD91L
Modelo Mga Paalala SMP (M) -JYD91L Limitadong Detent $ -
SMP (M) -JYD92L
Modelo Mga Paalala SMP (M) -JYD92L Limitadong Detent $ -
SMP (M) -JYD93S
Modelo Mga Paalala SMP (M) -JYD93S Makinis na bore -
SMP (M) -JYD94L
Modelo Mga Paalala SMP (M) -JYD94L Limitadong Detent $ -
SMP (M) -JYD95L
Modelo Mga Paalala SMP (M) -JYD95L Limitadong Detent $ -
SMP (M) -JYD96L
Modelo Mga Paalala SMP (M) -JYD96L Limitadong Detent $ -
SMP (M) -JYD97S
Modelo Mga Paalala SMP (M) -JYD97S Makinis na bore -
SMP (M) -JYJ1S
Modelo Mga Paalala SMP (M) -JYJ1S Makinis na bore
