Paano Pumili sa Pagitan ng SMA, BNC, N, TNC at MMCX Adapters?

Mabilis na Sagot: Alin RF Adapter upang Pumili para sa Iyong Aplikasyon

Ang maikling sagot ay ito: Ang pagpili ng connector ay bumaba sa frequency range, power handling, coupling speed, at available na panel space . Ang SMA ay umaangkop sa general purpose test at measurement work hanggang 18 GHz, BNC suits quick-connect low frequency test bench at video signal work, N type ay sumasaklaw sa high power outdoor at base station duty, ang TNC ay nagdaragdag ng vibration resistant threaded coupling para sa mga mobile at aerospace platform, at ang MMCX ay nagsisilbi ng mga compact internal na koneksyon kung saan limitado ang espasyo ng board.

Ang isang RF coaxial adapter ay tumutulay sa agwat sa tuwing ang dalawang piraso ng kagamitan o dalawang cable assemblies ay gumagamit ng magkaibang pamilya ng connector, magkaibang kasarian, o magkaibang istilo ng pag-mount. Sa halip na palitan ang isang cable assembly o isang connectorized na instrumento, ibinabalik ng isang adapter ang compatibility sa ilang segundo. Sinasaklaw ng mga seksyon sa ibaba kung paano gumaganap ang bawat pamilya ng connector, kung paano karaniwang inilalapat ang isang male to female RF coaxial adapter, at kung saan ang isang 4 hole flange adapter ay umaangkop sa isang panel mount na disenyo.

Ano ang isang RF Coaxial Adapter Talagang Ginagawa

Ang RF coaxial adapter ay isang maikli at matibay na connector body na ginagamit upang pagsamahin ang dalawang coaxial interface na kung hindi man ay hindi direktang magsasama. Maaari nitong baguhin ang kasarian ng connector, baguhin ang pamilya ng connector, baguhin ang interface ng impedance, o palawigin lamang ang oryentasyon ng connector mula diretso patungo sa kanang anggulo. Dahil ang landas ng signal sa pamamagitan ng isang adaptor ay napakaikli, ang isang mahusay na ginawang adaptor ay nagdaragdag lamang ng isang maliit, mahuhulaan na halaga ng pagkawala ng pagpasok at pagmuni-muni kumpara sa pagpapatakbo ng isang buong kapalit na cable.

Ang male to female RF coaxial adapter ay ang pinakakaraniwang configuration engineer na inaabot sa isang bench o sa isang field kit, dahil hinahayaan nitong kumonekta ang isang male-terminated cable sa isa pang male-terminated device, o hinahayaan ang isang female bulkhead jack na tumanggap ng female-terminated cable, nang hindi nangangailangan ng custom na cable assembly na binuo para mag-order. Ang mga tagapagpalit ng kasarian, mga nagko-convert ng pamilya, at mga adaptor ng tamang anggulo ay bumubuo sa karamihan ng mga adaptor na ginagamit sa mga test lab, mga pag-install ng telecom, at mga linya ng produksyon.

Paghahambing ng SMA, BNC, N, TNC at MMCX Konektor Families

Ang bawat pamilya ng connector ay idinisenyo sa paligid ng ibang balanse ng saklaw ng dalas, pisikal na laki, at paraan ng pagkabit. Ang talahanayan sa ibaba ay nagbubuod sa mga praktikal na pagkakaiba na tinitimbang ng mga inhinyero kapag tinutukoy ang isang connector o isang RF coaxial adapter sa pagitan ng mga pamilya.

Figure 1: Karaniwang isinangguni ang mga rating ng mataas na dalas para sa mga karaniwang konektor ng komersyal na grado. Ang mga katumpakan na bersyon ng mga interface ng N at SMA ay maaaring lumawak pa.

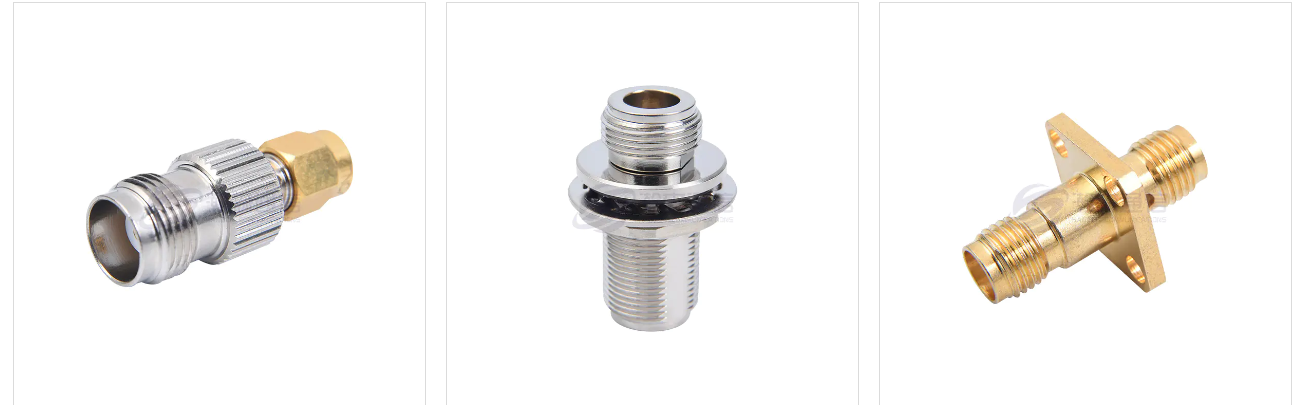

Mga Karaniwang Pagbabalik-loob ng RF Coaxial Adapter ng Lalaki Sa Babae

Karamihan sa mga field kit at lab drawer ay may pangunahing hanay ng mga conversion adapter na sumasaklaw sa karamihan ng mga sitwasyong hindi magkatugma. Ang pag-alam kung aling kumbinasyon ang malulutas kung aling problema ang nakakatipid ng oras kapag ang isang cable ay hindi mag-mate sa isang port ng instrumento.

SMA Female to SMA Male Adapter

Isa itong purong tagapagpalit ng kasarian sa loob ng parehong pamilya ng connector, na ginagamit sa tuwing kailangang pagsamahin ang dalawang cable na tinapos ng lalaki, o sa tuwing kailangang magpakita ng male interface ang isang babaeng jack. Ito ay isa sa mga pinaka-madalas na stock na adapter sa anumang SMA-based na pag-setup ng pagsubok.

SMA sa BNC Adapter

Ang SMA hanggang BNC adapter ay nagbibigay-daan sa isang maliit na sinulid na SMA cable na direktang kumonekta sa bench equipment na nilagyan ng bayonet BNC port, isang karaniwang pangangailangan kapag naglilipat ng wireless module o antenna sa ilalim ng pagsubok sa mga general purpose lab na instrumento.

SMA sa N Adapter

Ang SMA hanggang N adapter ay nagtulay ng mga compact na SMA-terminated na kagamitan sa N-type na antenna feed lines o base station hardware, na isang madalas na kinakailangan kapag nagkokonekta ng handheld o bench-top na pansubok na gear sa panlabas na imprastraktura.

SMA sa TNC Adapter

Ang SMA hanggang TNC adapter ay kapaki-pakinabang sa tuwing ang isang device na may sinulid na TNC port, na kadalasang pinipili para sa vibration resistance nito sa mga sasakyan o airborne platform, ay kailangang makipag-interface sa SMA-terminated test cables o modules.

SMA sa MMCX Adapter

Ang SMA hanggang MMCX adapter ay nagkokonekta ng mga compact internal MMCX pigtails, karaniwan sa GPS at wireless modules, sa mga panlabas na SMA-terminated antenna o mga test cable nang hindi na kailangang i-resolder ang module connection.

Pagganap ng Dalas at Gawi ng Pagkawala ng Pagpasok

Ang bawat adapter na ipinasok sa isang signal path ay nagdaragdag ng kaunting pagkawala ng pagpapasok, at ang pagkawalang iyon ay karaniwang tumataas habang tumataas ang dalas. Ang isang mahusay na pagkakagawa ng katumpakan na adaptor ay karaniwang nagdaragdag nang mas mababa sa kalahating decibel ng pagkawala kahit na malapit sa na-rate na upper frequency nito , ngunit ang eksaktong figure ay nakadepende nang husto sa geometry ng connector, kalidad ng plating, at mekanikal na fit sa pagitan ng mga bahagi ng isinangkot.

Figure 2: Pangkalahatang reference na trend para sa insertion loss na tumataas nang may dalas sa isang tipikal na precision RF coaxial adapter.

Ang pagkawala ng pagbalik ay sumusunod sa isang kaugnay na pattern, dahil ang mga discontinuities ng impedance sa interface ng pagsasama ay nagiging proporsyonal na mas makabuluhan habang umiikli ang wavelength. Ito ay isang dahilan kung bakit ang mga konektor ng precision-grade ay may mas mahigpit na mga mekanikal na tolerance kaysa sa mga komersyal na bahagi ng grade na na-rate para sa parehong nominal na dalas.

Mga Pagkakaiba sa Paghawak ng Power sa Mga Uri ng Konektor

Ang pisikal na laki ay nagtutulak sa pangangasiwa ng kuryente halos kasing dami nito na nagtutulak ng frequency range, kaya naman ang pinakamalaking connector sa paghahambing na ito, ang uri ng N, ay nagdadala din ng pinakamataas na tipikal na rating ng kuryente. Itinakda ng diameter ng center pin at dielectric spacing kung gaano karaming kasalukuyang at boltahe ang maaaring dalhin ng isang interface bago maging alalahanin ang pag-init o pag-arce.

Figure 3: Pangkalahatang reference power figure sa isang nakapirming low frequency point. Ang mga aktwal na rating ay bumababa habang tumataas ang dalas at nag-iiba ayon sa partikular na disenyo ng bahagi.

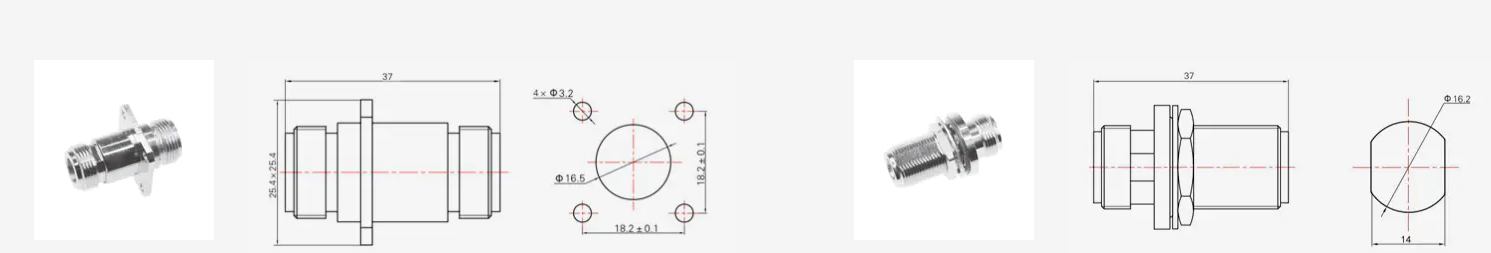

4 Hole Flange Adapter Mounting at Mga Application ng Panel

Ang 4 hole flange adapter ay isang panel mount o bulkhead style adapter na binuo sa paligid ng isang parisukat o parihabang flange na may apat na screw hole, sa halip na isang simpleng sinulid na nut. Ang istilo ng pag-mount na ito ay nagbibigay ng secure, vibration resistant fixing point kapag ang isang connector ay kailangang dumaan sa isang equipment enclosure wall, isang base station cabinet, o isang aircraft bulkhead.

Bakit Pinipili ng Mga Inhinyero ang Flange Mount sa Isang Bulkhead Nut

Ang isang bulkhead nut style connector ay umaasa sa isang gitnang thread at isang locking nut, na mahusay na gumagana para sa mga pangkalahatang enclosure ngunit maaaring bahagyang iikot sa ilalim ng paulit-ulit na mga ikot ng pagsasama. Ang isang 4 na butas na flange adapter ay namamahagi ng mekanikal na pagkarga sa apat na mga fastener, na pinapanatili ang connector body na nakaayos sa lugar at binabawasan ang strain sa panloob na contact sa panahon ng paulit-ulit na cable connect at disconnect cycle.

Karaniwang Flange Mount Application

• Mga panel ng feedthrough ng base station at repeater cabinet
• Mga pansubok na kagamitan sa harap at likurang panel connectors
• Mga koneksyon sa bulkhead ng aerospace at defense enclosure
• Mga pabahay ng medikal na aparato na nangangailangan ng isang nakapirming, hindi umiikot na port

Available ang mga istilo ng flange sa karamihan ng mga pamilya ng connector, kaya maaaring tukuyin ang isang 4 hole flange adapter sa mga interface ng SMA, N type, o TNC depende sa frequency at power requirement ng panel na pinaglilingkuran nito.

Paghahambing ng SMA, BNC at Uri ng N sa Mga Salik sa Praktikal na Pagpili

Kapag ang hanay ng dalas lamang ay hindi nag-aayos ng desisyon, madalas na tinitimbang ng mga inhinyero ang bilis ng koneksyon, tibay ng makina, at magagamit na puwang sa pag-mount laban sa isa't isa. Ang paghahambing sa ibaba ay nakahanay sa uri ng SMA, BNC, at N sa limang praktikal na salik sa pangkalahatang sukat ng sanggunian.

Figure 4: Relatibong paghahambing sa limang praktikal na salik sa isang pangkalahatang limang-puntong sukat ng sangguniang engineering.

Mahusay ang marka ng BNC sa bilis ng koneksyon dahil sa mabilisang pag-lock ng bayonet na aksyon nito, na nababagay sa mga kagamitan na madalas na konektado at nadidiskonekta sa isang bangko. Ang N type ay nakikipagkalakalan sa bilis ng koneksyon para sa mas mataas na power handling at mas malakas na vibration resistance, kaya naman nananatili itong karaniwang pagpipilian para sa mga outdoor antenna feed line. Nasa pagitan ang SMA, na nag-aalok ng malawak na frequency coverage at isang compact footprint sa halaga ng mas mababang power handling.

Mga Pagsasaalang-alang sa Material, Plating at Passive Intermodulation

Ang materyal ng katawan ng connector at kalidad ng plating ay direktang nakakaapekto sa tibay ng makina at pagganap ng kuryente. Ang mga brass body na may gold o silver plated center contacts ay nananatiling karaniwang pagpipilian sa lahat ng SMA, N type, at TNC adapters, dahil ang gold plating ay lumalaban sa oksihenasyon sa contact surface habang ang brass ay nagbibigay ng stable na base para sa paulit-ulit na threading cycle.

Sa telecom base station at repeater application, nagiging partikular na alalahanin ang pagganap ng passive intermodulation, dahil ang mahinang mekanikal na koneksyon o hindi pantay na plating ay maaaring makabuo ng mga hindi gustong intermodulation na produkto na nakakasagabal sa mga katabing channel. Karaniwang sinusubok ng mga tagagawa na nagsisilbi sa sektor na ito ang mga natapos na adapter sa isang passive intermodulation analyzer kasama ng karaniwang network analyzer na nagwawalis bago ipadala ang mga bahagi sa isang customer.

Hindi kinakalawang na Asero Laban sa mga Katawan ng Tanso

Ang mga stainless steel na katawan ay nagdaragdag ng corrosion resistance para sa coastal o marine deployment at panlabas na base station na mga site na nakalantad sa humidity at salt air, habang ang mga brass na katawan ay nananatiling karaniwang pagpipilian para sa pangkalahatang panloob at lab na kapaligiran kung saan ang timbang at gastos sa machining ay mas mahalaga kaysa sa matinding corrosion resistance.

Nagtatrabaho sa isang RF Adapter Manufacturer o Supplier

Ang pagpili ng tagagawa ng RF adapter ay nagsasangkot ng pagsuri ng higit sa numero ng bahagi sa isang datasheet. Ang kakayahan sa pagsubok, pagkakapare-pareho ng plating, at ang kakayahang suportahan ang custom na RF adapter na mga kahilingan ay humuhubog sa lahat kung gaano kaaasahang matutugunan ng isang supplier ang dalas, kapangyarihan, at mga kinakailangan sa pag-mount ng partikular na proyekto.

Ang Ningbo Hanson Communication Technology Co., Ltd. ay isang halimbawa ng pabrika ng RF adapter na nagpapatakbo ng sarili nitong machining, electroplating, at assembly workshop sa halip na mag-outsourcing ng mga yugto ng produksyon sa hiwalay na mga vendor. Nakatuon ang kumpanya sa mga RF coaxial connector, adapter, high frequency cable assemblies, at low intermodulation cable assemblies, at gumagana sa isang network ng mga stable na supplier para suportahan ang in-house na produksyon nito. Ang mga produkto mula sa ganitong uri ng manufacturer ay karaniwang ginagamit sa mga base station ng komunikasyon, kagamitan sa aerospace, at mga pabahay ng medikal na device, mga sektor kung saan mahalaga ang pare-parehong performance ng kuryente sa bawat naipadalang bahagi na kasinghalaga ng mekanikal na akma.

Kapag sinusuri ang isang supplier ng RF adapter, kadalasang itinatanong ng mga inhinyero kung maaaring suportahan ng pabrika ang mga programa ng OEM RF adapter na binuo sa paligid ng isang partikular na drawing o sample, kung ang in-house na kagamitan sa pagsubok tulad ng network analyzer o passive intermodulation tester ay available para sa natapos na pag-verify ng bahagi, at kung paano pinangangasiwaan ng supplier ang mga custom na kahilingan sa RF adapter na wala sa karaniwang configuration ng catalog. Ang isang manufacturer na nagpapatakbo ng sarili nitong mga machining at plating workshop ay karaniwang mas mahusay na nakaposisyon upang magkaroon ng mahigpit na pagpapaubaya sa buong produksyon kaysa sa isa na ganap na umaasa sa panlabas na pagpoproseso.

Pinakamahuhusay na Kasanayan sa Pag-install at Torque para sa RF Coaxial Adapter

Pinoprotektahan ng wastong pamamaraan ng pag-install ang parehong kalidad ng signal at habang-buhay ng connector, at karamihan sa napaaga na connector ay nagsusuot ng mga bakas pabalik sa isa sa mga hakbang sa ibaba na nilaktawan sa panahon ng pagpupulong.

1. Siyasatin ang mating interface para sa dumi, kahalumigmigan, o sirang mga thread bago ikonekta ang anumang adapter.
2. I-align nang diretso ang connector bago i-thread upang maiwasan ang cross-threading ng coupling nut.
3. Higpitan muna ng kamay ang mga sinulid na konektor, pagkatapos ay maglapat ng naka-calibrate na torque wrench kung saan ang uri ng connector ay tumutukoy ng halaga ng torque.
4. Iwasang i-twist ang cable mismo habang humihigpit, dahil dapat ilipat ang torque sa coupling nut kaysa sa cable jacket.
5. Suportahan ang bigat ng cable malapit sa connector sa mga nakapirming installation upang maiwasan ang patuloy na mekanikal na strain sa interface.
6. Mag-imbak ng mga hindi nagamit na adapter na may mga proteksiyon na takip sa lugar upang panatilihing walang alikabok at kahalumigmigan ang mga contact surface.

Ang mga bayonet style connectors gaya ng BNC ay kailangan lang ng quarter turn push at twist motion, at ang pagpwersa ng threaded tightening action sa isang bayonet interface ay maaaring makapinsala sa mga locking slot sa halip na mapabuti ang koneksyon.

Mga Madalas Itanong

• Q1: Ano ang RF coaxial adapter

  A: Ito ay isang maikling connector body na ginagamit upang pagsamahin ang dalawang coaxial interface na naiiba sa kasarian, pamilya ng connector, o oryentasyon, na nagpapahintulot sa mga hindi tugmang cable at kagamitan na kumonekta nang walang custom na cable assembly.

• Q2: Para saan ginagamit ang male to female RF coaxial adapter

  A: Kino-convert nito ang isang male interface sa isang female interface o ang reverse, na karaniwang ginagamit upang pagsamahin ang dalawang male-terminated cable o upang bigyan ang isang female jack ng isang magagamit na male connection point.

• Q3: Ano ang 4 hole flange adapter

  A: Isa itong panel mount adapter na may apat na screw flange sa halip na isang sinulid na nut, na nagbibigay ng secure, hindi umiikot na fixing point para sa bulkhead at enclosure feedthrough na mga application.

• Q4: Ano ang pagkakaiba sa pagitan ng SMA at BNC connectors

  A: Gumagamit ang SMA ng maliit na threaded coupling at sumasaklaw sa mas malawak na frequency range, habang ang BNC ay gumagamit ng mabilis na bayonet lock at karaniwan sa mga instrumentong bench na gumagana sa mas mababang frequency.

• Q5: Maaari ko bang direktang ikonekta ang isang SMA cable sa isang N type antenna

  A: Hindi direkta, dahil ang dalawang pamilya ng connector ay magkakaiba sa laki at thread, ngunit isang SMA to N adapter ang nagtulay sa dalawang interface nang hindi nangangailangan ng bagong cable assembly.

• Q6: Para saan ginagamit ang SMA to MMCX adapter

  A: Ikinokonekta nito ang isang compact MMCX pigtail, karaniwan sa GPS at wireless modules, sa SMA-terminated antenna o test cable nang hindi nire-resold ang module connection.

• Q7: Ikaw ba ay isang direktang tagagawa o isang kumpanya ng kalakalan

  A: Ang Ningbo Hanson Communication Technology Co., Ltd. ay nagpapatakbo ng sarili nitong machining, electroplating, at assembly workshops, na gumagawa at nagsusuplay ng sarili nitong RF connector at mga produkto ng adapter.

• Q8: Anong mga produkto ang maaari mong ibigay

  A: Ang mga pangunahing produkto ay RF coaxial connectors, mga adapter kabilang ang male to female RF coaxial adapter at 4 hole flange adapter configurations, high frequency cable assemblies, at low intermodulation cable assemblies.

• Q9: Maaari ka bang gumawa ng mga customized na RF adapter

  A: Oo, ang custom na RF adapter at OEM RF adapter na mga kahilingan ay binuo at ginawa ayon sa mga drawing o sample ng customer.

• Q10: Paano tinitiyak ng iyong kumpanya ang kalidad ng produkto

  A: Ang bawat proseso ng produksyon ay may kasamang inline na inspeksyon, at ang mga natapos na bahagi ay dumaan sa isang masusing proseso ng inspeksyon na naaayon sa mga kinakailangan ng customer, na sinusuportahan ng in-house na network analyzer at passive intermodulation testing equipment.

• Q11: Saan mo pangunahing iniluluwas ang iyong mga kalakal

  A: Ini-export ang mga produkto sa dose-dosenang bansa kabilang ang United States, Germany, Japan, Spain, Italy, United Kingdom, South Korea, Australia, at Canada.

• Q12: Gaano katagal bago makakuha ng tugon pagkatapos naming magpadala ng pagtatanong

  A: Karaniwang sinasagot ang mga katanungan sa loob ng labindalawang oras pagkatapos matanggap.
