Ano ang Hermetically Sealed Connector at Bakit Ito Mahalaga

Mabilis na Sagot: Ano ang Hermetically Sealed Connector

A hermetically selyadong connector ay isang connector na binuo na may permanenteng glass-to-metal o glass-sintered seal sa paligid ng mga contact nito, na lumilikha ng gas-tight barrier na pumipigil sa moisture, gas, at contaminants mula sa pagtawid sa isang sealed housing. Mahalaga ito sa mataas na reliability na electronics dahil ang mga system gaya ng aerospace equipment, satellite, communication base station, subsea electronics, at mga medikal na device ay kadalasang nakadepende sa pagpapanatili ng stable na panloob na kapaligiran, at kahit na ang napakaliit na daanan ng pagtagas ay maaaring humantong sa kaagnasan, pagkasira ng signal, o kumpletong pagkabigo sa buong buhay ng produkto.

Sa gitna ng paraan ng pagbubuklod na ito ay ang RF Glass Sintered Sealed Insulator , isang fused glass insulating body na parehong naghihiwalay sa center contact pin nang elektrikal at bumubuo ng pisikal na seal laban sa panlabas na shell. Ang mga seksyon sa ibaba ay nagtuturo sa kung paano ito gumagana, kung saan ito inilalapat, at kung paano ito inihahambing sa mga karaniwang, hindi hermetic na konektor.

Ang isang hermetic connector ay umaasa sa isang fused glass o glass-ceramic seal sa halip na isang elastomer gasket.
Ang RF Glass Sintered Sealed Insulator ay nagbibigay ng parehong electrical insulation at gas-tight sealing sa isang bahagi.
Ang mga hermetic connector ay karaniwang tinutukoy para sa vacuum, pressurized, o environmentally sealed na mga enclosure.
Karaniwang umaasa ang mga karaniwang connector sa mas malambot na mga seal na mas angkop sa pang-araw-araw, hindi matinding kapaligiran.

Paano Gumagana ang isang Hermetically Sealed Connector

Sa isang karaniwang hermetically sealed connector, ang center contact pin ay dumadaan sa isang glass o glass-ceramic insulator na direktang pinagsama sa metal shell gamit ang init habang gumagawa. Habang lumalamig ang salamin, bumubuo ito ng tuluy-tuloy, walang laman na bono kasama ang pin at ang nakapalibot na katawan ng metal, na kadalasang inilalarawan bilang isang salamin sa metal na selyadong connector pagtatayo. Hindi tulad ng isang goma o silicone gasket, ang fused glass seal na ito ay hindi umaasa sa compression o elasticity para mapanatili ang seal nito, na isang dahilan kung bakit ang mga hermetic seal ay madalas na nananatili sa mahabang panahon ng serbisyo at malawak na pagbabago ng temperatura.

Dahil ang salamin ay sintered, o pinagsama sa ilalim ng kinokontrol na init, sa isang siksik, hindi buhaghag na istraktura, ang resultang insulator ay lumalaban sa gas at moisture penetration nang mas epektibo kaysa sa tipikal na polymer insulation na ginagamit sa mga karaniwang connector. Ang proseso ng sintering na ito ang dahilan kung bakit madalas na tinutukoy ng industriya ang bahaging ito bilang isang RF Glass Sintered Sealed Insulator kapag partikular itong ginagamit sa loob ng RF coaxial hermetic connectors.

Mga Pangunahing Elemento ng Mekanismo ng Pagbubuklod

Isang metal na shell o pabahay na bumubuo sa panlabas na hangganan ng selyo
Isang center contact pin na dumadaan sa glass insulator
Isang fused glass o glass-ceramic body na nagbubuklod sa pin sa shell
Isang weld o braze joint na nakakabit sa selyadong insert sa connector body o housing wall

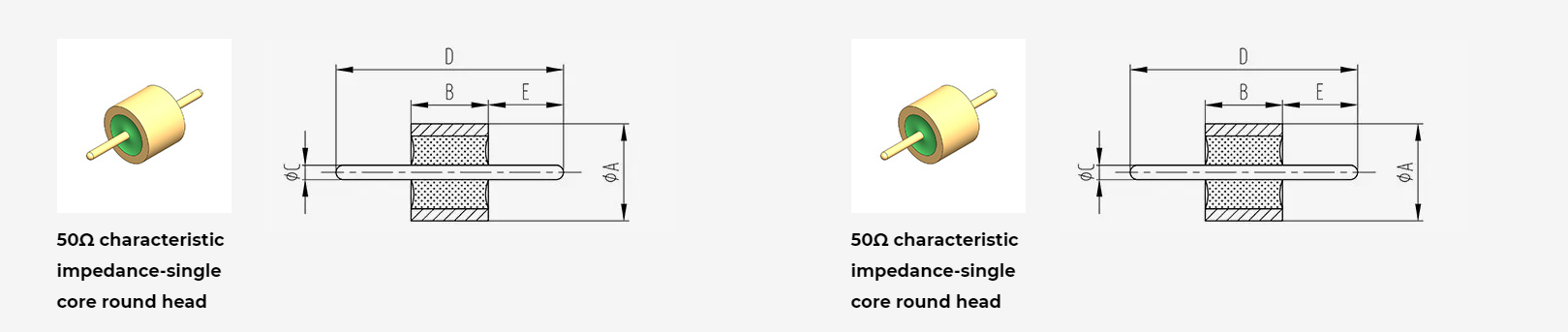

Ano ang isang RF Glass Sintered Sealed Insulator

An RF Glass Sintered Sealed Insulator ay ang fused glass component sa loob ng RF hermetic connector na naghihiwalay sa center conductor mula sa outer shell habang bumubuo rin ng gas-tight seal. Sa panahon ng pagmamanupaktura, ang glass powder o preformed glass rings ay inilalagay sa paligid ng center pin sa loob ng connector shell, pagkatapos ay pinainit hanggang ang salamin ay matunaw at mag-fuse sa pin at shell, na bumubuo ng isang solidong insulating at sealing structure kapag ito ay lumamig.

Dahil ang bahaging ito ay dapat magpanatili ng kontroladong dielectric spacing para sa pagganap ng dalas ng radyo habang may hawak ding hermetic seal, minsan ito ay ibinebenta sa ilalim ng mga nauugnay na termino gaya ng salamin na selyadong RF connector insulation o simpleng glass hermetic insert. Ang geometry ng insulator, komposisyon ng salamin, at diameter ng pin ay lahat ay nakakaimpluwensya sa kontrol ng impedance, kung kaya't ang RF hermetic na mga bahagi ay karaniwang idinisenyo at sinusubok bilang isang tugmang electrical at mekanikal na sistema sa halip na bilang mga hiwalay na bahagi.

Bakit Pinipili ang Salamin kaysa Iba Pang Insulating Materials

Ang salamin ay bumubuo ng tuluy-tuloy, hindi buhaghag na selyo kapag maayos na pinagsama sa metal
Ang salamin ay nagpapanatili ng matatag na mga katangian ng dielectric sa isang malawak na hanay ng temperatura
Ang mga glass-to-metal seal ay hindi umaasa sa compression, kaya mas madaling ma-seal ang relaxation sa paglipas ng panahon
Sinusuportahan ng sintered glass ang mahigpit na dimensional na kontrol na kailangan para sa pare-parehong RF impedance

Hermetic vs Karaniwang Konektor: Talahanayan ng Paghahambing ng Tampok

Ang talahanayan sa ibaba ay nagbabalangkas ng mga pangkalahatang pagkakaiba sa pagitan ng hermetically sealed connectors at standard, non-hermetic connectors. Ang aktwal na pagganap ay nakasalalay sa partikular na disenyo, materyales, at pagsubok na inilapat ng tagagawa.

Pangkalahatang paghahambing ng karaniwang hermetically sealed connector at standard connector na katangian.
Tampok	Hermetically Sealed Connector	Pamantayan Connector
Paraan ng Pagtatak	Fused glass o glass-ceramic seal	Elastomer gasket o O-ring
Paglaban sa Gas at Halumigmig	Napakataas, gas-tight seal	Katamtaman, depende sa kondisyon ng gasket
Vacuum Compatibility	Tamang-tama sa mga vacuum na kapaligiran	Limitado, ang selyo ay maaaring bumaba sa ilalim ng vacuum
Saklaw ng Temperatura	Malawak, matatag sa kabila ng mga sukdulan	Mas makitid, limitado ng gasket material
Mga Karaniwang Aplikasyon	Aerospace, mga satellite, mga medikal na kagamitan, mga base station ng RF	Pangkalahatang panloob at magaan na panlabas na electronics
Pangmatagalang Katatagan ng Selyo	Sa pangkalahatan ay matatag, walang compression relaxation	Maaaring bumaba habang tumatanda ang materyal ng gasket

Pagganap ng Pagse-sealing Kumpara

Ang tsart sa ibaba ay nagpapakita ng isang kamag-anak, naglalarawang paghahambing ng mga hermetically sealed na konektor laban sa mga karaniwang konektor sa apat na karaniwang tinatalakay na mga salik sa pagganap.

Ang mga hermetically sealed connectors ay may posibilidad na mataas ang score sa lahat ng apat na salik, higit sa lahat dahil ang fused glass seal ay hindi nakadepende sa patuloy na compression upang manatiling gas-tight. Ang mga karaniwang connector ay maaari pa ring gumanap nang maayos sa mga setting ng pangkalahatang layunin, ngunit ang pagganap ng kanilang sealing ay mas malapit na nauugnay sa kondisyon ng gasket, torque ng pag-install, at pagkakalantad sa kapaligiran sa paglipas ng panahon.

Ipinaliwanag ang Hermetic Connector Structure

Binabalangkas ng ilustrasyon sa ibaba ang pangkalahatang structural layout ng isang tipikal na hermetically sealed RF connector, na nagpapakita kung paano nauugnay ang outer shell, glass seal, at center pin sa isa't isa.

Binabasa ang Hermetic Connector Layout

Sa layout na ito, ang metal shell ay bumubuo sa panlabas na hangganan ng sealed assembly, habang ang glass sintered seal ay nasa loob ng shell, na direktang nagdudugtong sa parehong housing at center contact pin. Ang mounting flange ay nagpapahintulot sa connector na welded o brazed sa isang housing wall o bulkhead, at ang mating end ay nagbibigay ng RF interface para sa pagkonekta sa isang cable assembly. Ito ang parehong pangunahing kaayusan na ginamit sa a hermetic RF feedthrough connector , kung saan ang layunin ay ipasa ang isang RF signal sa isang selyadong pader nang hindi nasira ang gas-tight barrier.

Kung Saan Ginagamit ang mga Hermetically Sealed Connector

Ang mga hermetically sealed connectors ay madalas na lumilitaw sa mga system kung saan ang isang kinokontrol na panloob na kapaligiran, vacuum, o mahabang buhay ng serbisyo ay hindi naaalagaan. Ang column chart sa ibaba ay naglalarawan ng pangkalahatan, hindi eksaktong pattern ng paggamit sa mga karaniwang sektor.

An RF hermetic connector ay madalas na tinutukoy sa mga sistema ng aerospace at satellite, kung saan ang mga bahagi ay dapat makaligtas sa paglulunsad ng vibration, vacuum exposure, at matinding thermal cycling nang walang functional failure. Ang mga base station ng komunikasyon at imprastraktura ng RF ay umaasa din sa mga hermetic connector upang protektahan ang mga sensitibong RF path mula sa pagpasok ng moisture sa mga panlabas na cabinet, habang ang mga medikal na kagamitan ay gumagamit ng katulad na mga prinsipyo ng sealing upang protektahan ang mga sensitibong electronics sa loob ng mga nakapaloob na housing. Ang mga sistema ng depensa at kagamitan sa ilalim ng dagat o langis at gas ay binibigyang-diin ang mga karaniwang lugar ng aplikasyon, na parehong nakadepende sa pangmatagalang integridad ng selyo sa mga hinihinging kapaligiran.

Pagganap sa Kapaligiran at Pagiging Maaasahan

Ang mga sukdulan ng temperatura ay isa sa mga pinakakaraniwang salik ng stress na ginagamit upang suriin ang pagganap ng sealing ng connector. Ang line chart sa ibaba ay nagpapakita ng pangkalahatang trend kung paano nagbabago ang performance ng sealing sa malawak na hanay ng temperatura ng pagpapatakbo.

Ang isang hermetically sealed connector ay may posibilidad na mapanatili ang medyo matatag na pagganap sa isang malawak na span ng operating temperature, dahil ang fused glass seal ay hindi nakadepende sa elastic recovery gaya ng isang rubber gasket. Ang mga karaniwang connector ay maaaring gumanap nang maayos sa loob ng katamtamang mga saklaw ng temperatura ngunit kadalasang nagpapakita ng mas matarik na pagbaba sa pagganap ng sealing habang lumilipat ang mga kondisyon patungo sa mga sukdulan ng temperatura.

Multi-Factor Comparison

Pinagsasama ng radar chart sa ibaba ang ilang salik ng pagiging maaasahan nang sabay-sabay, paghahambing ng moisture resistance, vacuum compatibility, temperature stability, vibration resistance, pangmatagalang pagiging maaasahan, at RF signal consistency.

Sa karamihan ng mga salik na ito, ang mga connector na may hermetically sealed ay may posibilidad na magkaroon ng isang kalamangan, lalo na para sa moisture resistance, vacuum compatibility, at pangmatagalang pagiging maaasahan. Ang mga karaniwang konektor ay maaari pa ring maging isang makatwirang pagpipilian para sa hindi gaanong hinihingi na mga kapaligiran kung saan ang karagdagang pagganap ng sealing ay hindi kinakailangan para sa aplikasyon.

Pangkalahatang-ideya ng Proseso ng Paggawa

Bagama't nag-iiba-iba ang eksaktong mga hakbang sa proseso ayon sa disenyo ng tagagawa at connector, karamihan sa mga hermetic na glass-to-metal seal ay sumusunod sa isang malawak na katulad na pagkakasunod-sunod sa panahon ng produksyon.

Ang metal shell, center pin, at glass material ay inihanda at nililinis sa mga kinakailangang tolerance.
Ang glass powder, isang glass preform, o isang glass ring ay nakaposisyon sa paligid ng pin sa loob ng shell.
Ang pagpupulong ay pinainit sa isang kinokontrol na cycle ng furnace hanggang sa ang salamin ay nagsasama sa pin at sa shell.
Ang pagpupulong ay pinalamig sa ilalim ng kinokontrol na mga kondisyon upang mabawasan ang stress sa salamin at metal na interface.
Ang selyadong insert ay sinusuri para sa hermeticity, karaniwang gumagamit ng helium leak detection method, kasama ng electrical at RF performance checks.
Ang tapos na hermetic insert ay hinangin, brazed, o kung hindi man ay isinama sa panghuling connector o feedthrough housing.

Nalalapat ang pangkalahatang diskarte na ito kung ang panghuling produkto ay isang simpleng glass to metal sealed connector para sa isang basic feedthrough o mas kumplikadong custom hermetic connector na idinisenyo para sa isang partikular na RF interface at mounting configuration.

Paano Pumili ng Hermetically Sealed Connector para sa Iyong Application

Ang mga sumusunod na hakbang ay nagbabalangkas ng isang praktikal na paraan upang lapitan ang pagpili ng connector para sa isang partikular na system o enclosure.

Tukuyin ang operating environment, kabilang ang hanay ng temperatura, kundisyon ng presyon, at kung inaasahan ang pagkakalantad sa vacuum.
Kumpirmahin ang RF o mga kinakailangan sa pagganap ng kuryente, kabilang ang impedance, frequency range, at uri ng signal.
Suriin ang kinakailangang configuration ng mounting, gaya ng bulkhead feedthrough, panel mount, o in-line connector body.
Talakayin ang bilang ng pin, spacing ng contact, at laki ng shell sa manufacturer upang itugma ang connector sa available na espasyo.
Magtanong tungkol sa mga pamamaraan ng pagsusuri ng hermeticity na ginagamit sa panahon ng produksyon, tulad ng pagtukoy ng pagtagas ng helium, upang maunawaan kung paano na-verify ang pagganap ng sealing.
Isaalang-alang kung ang isang custom na hermetic connector na disenyo ay kailangan upang tumugma sa isang umiiral na housing o isang hindi pangkaraniwang RF interface.

Tungkol sa Ningbo Hanson Communication Technology Co., Ltd.

Ang Ningbo Hanson Communication Technology Co., Ltd. ay isang hermetically sealed connector manufacturer na nakabase sa China, na dalubhasa sa produksyon, pagproseso, at kalakalan ng mga bahagi ng komunikasyon. Ang kumpanya ay may higit sa 30 taon ng pinagsamang karanasan sa RF coaxial connectors, adapters, at cable assemblies, na sinusuportahan ng sarili nitong machining workshop, electroplating workshop, at assembly workshop, kasama ang isang grupo ng mga naitatag na supplier.

Kabilang sa mga pangunahing produkto ang RF coaxial connectors, adapters, high-frequency cable assemblies, at low intermodulation cable assemblies, kasama ang dedikadong kakayahan bilang producer ng RF Glass Sintered Sealed Insulator para sa hermetic at RF feedthrough application. Nag-aalok din ang kumpanya ng mga custom na serbisyo sa disenyo ng hermetic connector para matulungan ang mga customer na matugunan ang partikular na pag-mount, configuration ng pin, at mga kinakailangan sa interface ng RF. Ang mga produkto mula sa Ningbo Hanson Communication Technology Co., Ltd. ay ginagamit sa buong aerospace, mga base station ng komunikasyon, kagamitang medikal, at iba pang larangan ng high-technology, na sinusuportahan ng isang engineering team na nakatuon sa patuloy na pagpapabuti ng proseso.

Mga Madalas Itanong

Mga karaniwang tanong na itinatanong ng mga inhinyero at mamimili tungkol sa mga konektor na may ermetiko na selyadong.
Q1: Ano ang isang hermetically sealed connector Ang hermetically sealed connector ay isang connector na binuo gamit ang fused glass o glass-ceramic seal sa paligid ng mga contact nito, na bumubuo ng gas-tight barrier na pumipigil sa moisture at gas na pumasok sa isang sealed housing.	Q2: Paano gumagana ang isang hermetic connector Ang center pin ay dumadaan sa isang glass insulator na nakakabit sa metal shell sa panahon ng pagmamanupaktura, na lumilikha ng solid, non-porous seal na hindi umaasa sa compression upang manatiling gas-tight.
Q3: Para saan ginagamit ang mga hermetic connector Ginagamit ang mga ito sa mga application na nangangailangan ng kontroladong panloob na kapaligiran o pangmatagalang integridad ng selyo, kabilang ang mga aerospace system, satellite, base station ng komunikasyon, at kagamitang medikal.	T4: Bakit gagamit ng glass sealed connectors Ang mga glass sealed connectors ay lumalaban sa moisture at pagpasok ng gas nang mas epektibo kaysa sa mga disenyong nakabatay sa gasket at may posibilidad na mapanatili ang matatag na pagganap sa malawak na hanay ng temperatura.
Q5: Ano ang glass-to-metal sealing technology Ang glass-to-metal sealing ay isang proseso ng pagmamanupaktura kung saan ang salamin ay pinagsama sa ilalim ng init nang direkta sa isang metal na pin at shell, na bumubuo ng isang permanenteng, gas-tight insulating seal.	Q6: Ano ang RF hermetic sealing Ang RF hermetic sealing ay tumutukoy sa glass-to-metal sealing na partikular na inilapat sa RF coaxial connectors, kung saan ang sealed insulator ay dapat ding mapanatili ang kinokontrol na impedance para sa pagganap ng signal.
Q7: Pagkakaiba sa pagitan ng hermetic at standard connectors Gumagamit ang hermetic connector ng fused glass seal para sa gas-tight performance, habang ang karaniwang connector ay karaniwang gumagamit ng elastomer gasket na mas angkop sa pangkalahatang layunin na kapaligiran.	Q8: Paano ginagawa ang mga hermetic feedthrough Ginagawa ang mga hermetic feedthrough sa pamamagitan ng pagsasanib ng salamin sa paligid ng center pin sa loob ng metal shell sa ilalim ng kinokontrol na init, pagkatapos ay sinusubukan ang natapos na bahagi para sa hermeticity at electrical performance.
