OEM SMA RF Coaxial Connector Supplier

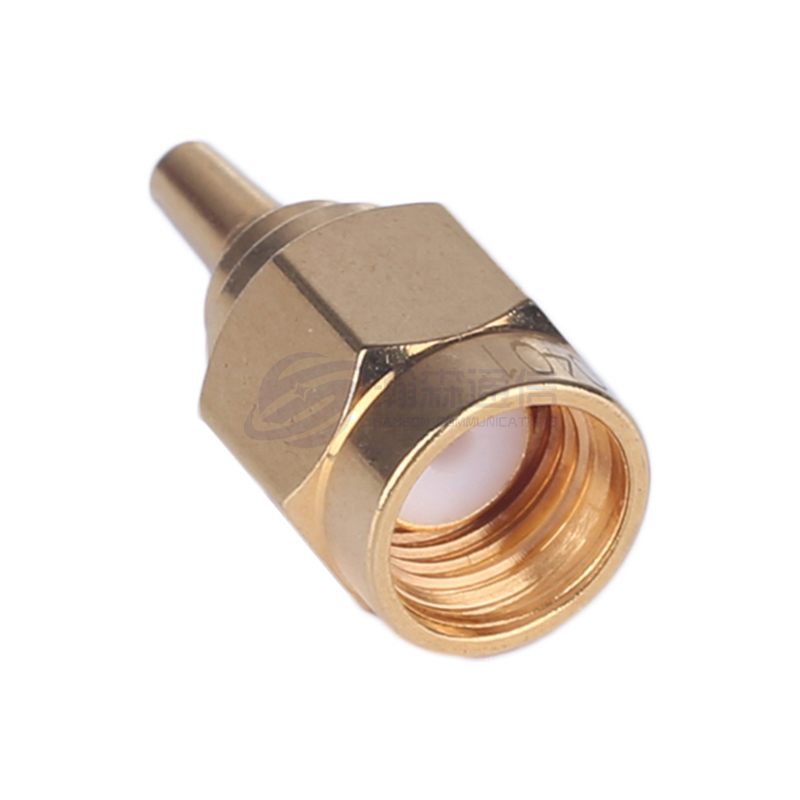

Konektor ng SMA
Paglalarawan:
Ang SMA RF coaxial connector ay isang RF coaxial connector na may isang sinulid na mekanismo ng koneksyon na binuo at ginawa ayon sa pamantayang militar ng MIL-C-39012. Mayroon itong mga pakinabang ng maliit na sukat, malawak na bandwidth, mahusay na mekanikal at de -koryenteng pagganap, at mataas na pagiging maaasahan. Ito ay isa sa mga pinaka -malawak na ginagamit na mga konektor ng RF. Malawakang ginagamit ito sa mga komunikasyon sa microwave, aerospace, mga sistema ng armas, kagamitan sa pagsukat ng microwave at iba pang mga patlang.
Parameter:
Pangunahing mga pagtutukoy sa teknikal:
◆ Katangian ng impedance: 50Ω
◆ Saklaw ng dalas: DC - 26.5GHz
◆ Paglaban sa pagkakabukod: ≥5000MΩ
◆ Dielectric withstand boltahe: 1000V (rms)
◆ Voltage Standing Wave Ratio (VSWR): ≤1.25
◆ Mga siklo ng pag -aasawa: 500 beses
-

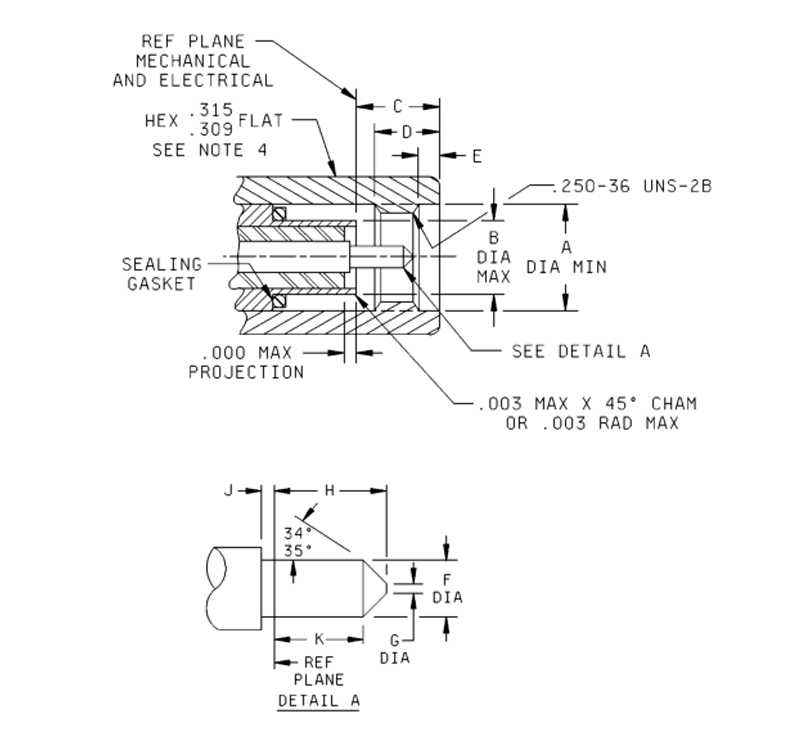

Ang mga sukat ng interface ng SMA / plug connector
| Malabo Ltr. | Pulgada (mm) | |
| Min. | Max. | |
| A | .255 (6.48) | ------ |
| B | ------ | .1808 (4.59) |
| C | ------ | .135 (3.43) |
| D | .130 (3.30) | ------ |
| E | .015 (0.38) | .045 (1.14) |
| F | .0355 (0.90) | .0370 (0.94) |
| G | ------ | .012 (0.30) |
| H | ------ | .100 (2.54) |
| J | .000 (0.00) | ------ |
| K | .050 (1.27) | ------ |
Mga Tala:
1. Ang mga sukat ay nasa pulgada.
2. Ang mga katumbas na sukatan ay ibinibigay para sa impormasyon lamang.
3. Ang mga interface ng konektor (pagkatapos ng pag -aasawa) ay dapat itago mula sa alikabok at kahalumigmigan.
4. Maaaring mapalawak sa buong haba ng pagkabit ng nut.

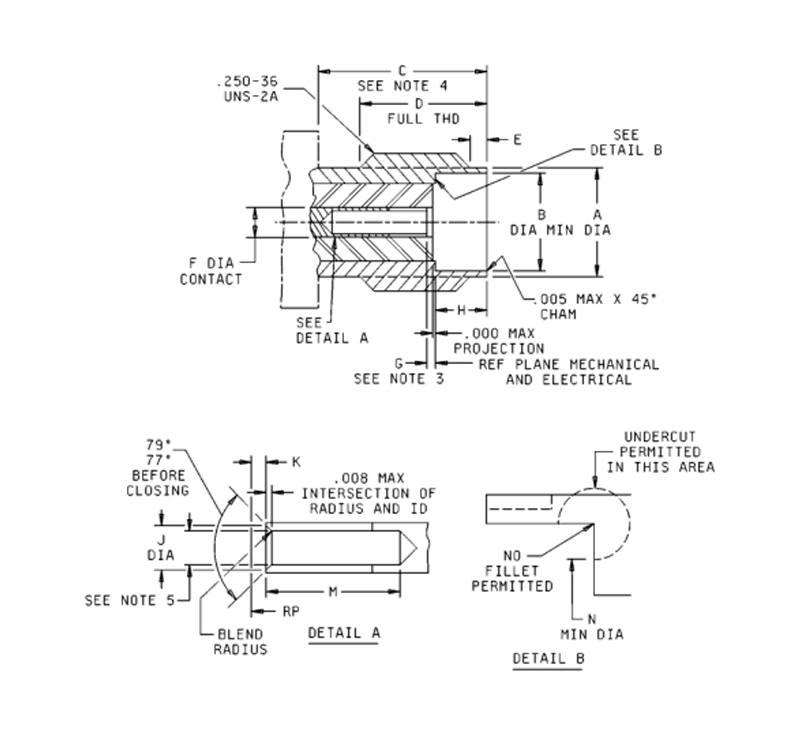

- SMA Babae / Jack Connector Mga Dimensyon ng Interface
| Malabo Ltr. | Pulgada (mm) | |
| Min. | Max. | |
| A | .208 (5.28) | .216 (5.49) |
| B | .1810 (4.60) | ------ |
| C | .218 (5.54) | ------ |
| D | .170 (4.32) | ------ |
| E | 0.15 (0.38) | .045 (1.14) |
| F | .049 (1.24) | .051 (1.30) |
| G | .000 (0.00) | .010 (0.25) |
| H | .074 (1.88) | .078 (1.98) |
| J | .043 (1.09) | .047 (1.19) |
| K | .000 (0.00) | .010 (0.25) |
| M | .105 (2.67) | ------ |
| N | .168 (4.27) | ------ |
Mga Tala:
1. Ang mga sukat ay nasa pulgada.
2. Ang mga katumbas na sukatan ay para lamang sa impormasyon.
3. Nauna nang mga kwalipikadong bahagi gamit ang isang .030 pulgada (0.76) maximum na pag -urong ng contact ay hindi katanggap -tanggap para sa paggamit ng govemment. Ang pag -iingat ay dapat gamitin upang matukoy kung ang isang disenyo ng pag -urong ng .030 ay ginagamit sa panahon ng pagpapanatili at kapalit ng bahagi.
4. Clearance para sa Mating Connector Coupling Nut.
5. Dimensyon upang matugunan ang VSWR, mga katangian ng pag -aasawa, at tibay ng konektor kapag mated sa a
.0355/-. 0370 pulgada Diameter Pin. $
SMA $ SERIES
-

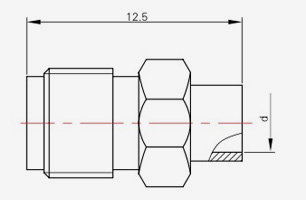

SMA-JB1
Modelo Modelo ng cable d L SMA-JB1 SFT-50-1,670-047 Φ1.2 12.5 SMA-JB2 SFT-50-2,670-086 Φ2.2 11.2 SMA-JB3 SFT-50-3,670-141 Ф3.6 $ 12.0 -
SMA-JB3A
Modelo Modelo ng cable SMA-JB3A SFT-50-3,670-141 -
SMA-JB3E
Modelo Modelo ng cable SMA-JB3E SFT-50-3,670-141 -
SMA-JWB2
Modelo Modelo ng cable d L SMA-JWB2 SFT-50-2,670-086 Φ2.2 15.6 SMA-JWB3 SFT-50-3,670-141 Φ3.6 $ 16 -
SMA-KB2
Modelo Modelo ng cable d SMA-KB2 SFT-50-2,670-086 Φ2.2 SMA-KB3 SFT-50-3,670-141 Φ3.6 $ -

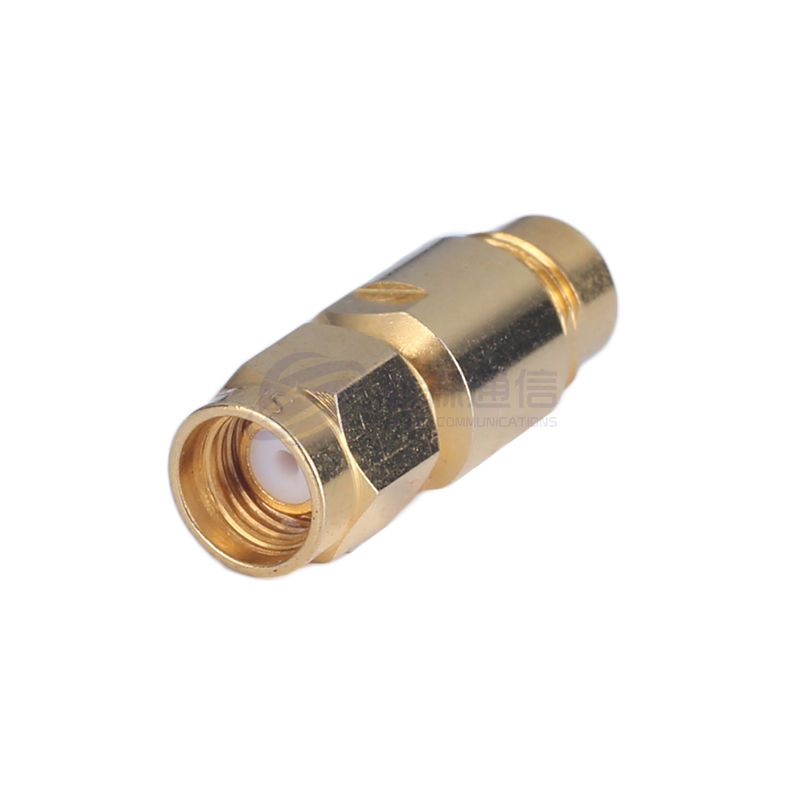

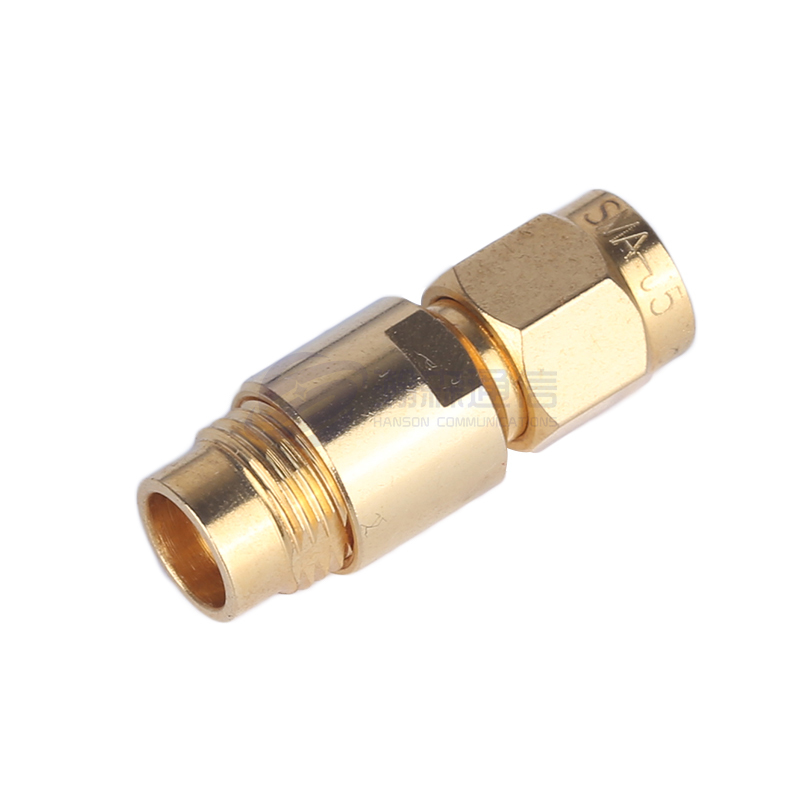

SMA-J5
Modelo Modelo ng cable SMA-J5 SYV-50-3, RG142,
SFCJ-50-3-51SMA-J5C $ -
SMA- (K) 5
Modelo Modelo ng cable SMA- (K) 5 SYV-50-3, RG142,
SFCJ-50-3-51 $ -
SMA-J5.3
Modelo Modelo ng cable SMA-J5.3 32055,205, GNB-415 -
SMA-JW2
Modelo Modelo ng cable SMA-JW2 SYV-50-1 SMA-JW3 SYV-50-2-1, RG316 SMA-JW4 SYV-50-2-2 SMA-JW5 SYV-50-3, RG142, SFCJ-50-3-51 $ -
SMA-JW5-1
Modelo Modelo ng cable SMA-JW5-1 SYV-50-3, RG142, SFCJ-50-3-51 $ -
SMA-KFB2
Modelo Modelo ng cable d SMA-KFB2 SFT-50-2,670-086 Φ2.2 SMA-KFB3 SFT-50-3,670-141 Φ3.6 $ -
SMA-KFB2-1
Modelo Modelo ng cable d SMA-KFB2-1 SFT-50-2,670-086 Φ2.2 SMA-KFB3-1 SFT-50-3,670-141 Φ3.6 $ -
Sma-kyb2
Modelo Modelo ng cable d Sma-kyb2 SFT-50-2,670-086 Φ2.2 Sma-kyb3a SFT-50-3,670-141 Φ3.6 $ -
SMA-KYB3
Modelo Modelo ng cable d SMA-KYB3 SFT-50-3,670-141 Φ3.6 $ -
SMA-J2
Modelo Modelo ng cable SMA-J2 SYV-50-1 SMA-J3 SYV-50-2-1, RG316 SMA-J4 SYV-50-2-2 $ -
SMA-K2
Modelo Modelo ng cable SMA-K2 SYV-50-1 SMA-K3 SYV-50-2-1, RG316 -
SMA-K5
Modelo Modelo ng cable SMA-K5 SYV-50-3, RG142, SFCJ-50-3-51 SMA-K5C $ -
SMA- (J) 5
Modelo Modelo ng cable SMA- (J) 5 SYV-50-3, RG142, SFCJ-50-3-51 $ -
Sma-ky2
Modelo Modelo ng cable Sma-ky2 SYV-50-1 Sma-ky3 SYV-50-2-1, RG316 SMA-KY5 SYV-50-3, RG142, SFCJ-50-3-51 $ -
SMA-JFD1
Modelo L L1 L2 SMA-JFD1 18 3 2 SMA-JFD30 18 3 1.5 SMA-JFD95 $ 19 4 2 -
SMA-JFD2
Modelo L L1 L2 d SMA-JFD2 18 3 2 Φ0.7 SMA-JFD31 18.5 3 2.5 Φ1.0 $ SMA-JFD59 25 3 9 Φ1.0 $ -
SMA-JFD4
Modelo L L1 L2 d SMA-JFD4 32 8 11 Φ1.27 $ SMA-JFD5 18 3 2 Φ1.0 SMA-JFD13 25 8 4 Φ1.27 $ SMA-JFD58 29.2 15 2 Φ1.27 $ -
SMA-JFD6
Modelo L L1 L2 d SMA-JFD6 32 8 11 Φ1.27 $ SMA-JFD7 25 8 4 Φ1.27 $ SMA-JFD8 31 15 3 Φ1.27 $ SMA-JFD9 18.2 3 2 Φ1.27 $ -

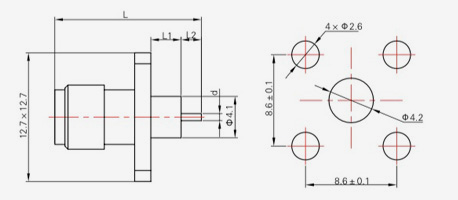

SMA-KFD3
Modelo L L1 L2 d SMA-KFD3 27.5 15 3 Φ1.27 SMA-KFD4 33.5 21 3 Φ1.27 SMA-KFD8 18.5 6 3 Φ1.27 SMA-KFD9 24.5 12 3 Φ1.27 SMA-KFD16 20.5 8 3 Φ1.27 SMA-KFD21 15.5 2 4 Φ1.27 SMA-KFD24 22.5 10 3 Φ1.27 SMA-KFD33 17.5 5 3 Φ1.7 -
SMA-KFD3
Modelo L L1 L2 d SMA-KFD46 16.5 4 3 Φ1.27 SMA-KFD52 16.5 2 5 Φ1.0 $ SMA-KFD53 20.5 6 5 Φ1.0 $ SMA-KFD87 15 3 2.5 Φ0.7 SMA-KFD133 15.5 4 2 Φ0.7 SMA-KFD146 22.3 7 5 Φ1.0 $ SMA-KFD147 18.5 4 5 Φ1.0 $ -
SMA-KFD5
Modelo L L1 L2 d SMA-KFD5 15.5 4 2 Φ1 $ .27 SMA-KFD6 22.5 8 5 Φ0.7 SMA-KFD7 20.5 8 3 Φ1 $ .27 SMA-KFD18 16 4 1.5 Φ0.5 SMA-KFD20 18.5 6 3 Φ1 $ .27 SMA-KFD22 27.5 15 3 Φ1 $ .27 SMA-KFD23 14.1 4 0.6 Φ0.4 SMA-KFD30 33.5 21 3 Φ1 $ .27 SMA-KFD43 21.5 4 8 Φ1 $ .27 SMA-KFD47 14 2 2.5 Φ1 -
SMA-KFD5
Modelo L L1 L2 d SMA-KFD61 16.5 4.5 2 Φ1.27 $ SMA-KFD62 17 3.5 4 Φ1.27 $ SMA-KFD63 19.5 3.5 4 Φ1.27 $ SMA-KFD64 18 3.5 5 Φ1.27 $ SMA-KFD65 19 4.5 5 Φ1.27 $ SMA-KFD66 20.5 4.5 6.5 Φ1.27 $ SMA-KFD71 15.5 4 2 Φ0.7 SMA-KFD122 21.5 6 6 Ф1.2 SMA-KFD123 14.5 2 3 Φ1.2 SMA-KFD144 19.5 9 1 Φ1.0 SMA-KFD177 20.5 8 3 Φ1.27 $ -
SMA-KFD11
Modelo L L1 L2 d SMA-KFD11 14.5 3 2 Φ0.5 SMA-KFD29 16.5 5 2 Φ0.7 SMA-KFD75 22.5 4 9 Φ0.7 SMA-KFD76 14.5 3 2 Φ0.7 SMA-KFD79 27.5 2 16 Φ1.0 $ SMA-KFD95 15.5 4 2 Φ0.7 SMA-KFD126 17.7 3 5.2 Φ1.0 $ SMA-KFD127 22.5 3 10 Φ1.0 $ SMA-KFD132 15.5 4 2 Φ1.0 $ SMA-KFD140 18.5 5 4 Φ1.0 $ -
SMA-KFD31
Modelo L L1 L2 d SMA-KFD31 15 3 2.5 Φ1.0 $ SMA-KFD32 21.5 3 9 Φ1.0 $ SMA-KFD34 17.5 3 5 Φ1 SMA-KFD80 16.5 3 4 Φ0.7 SMA-KFD100 16.5 5 2 Φ0.7 SMA-KFD101 15.5 4 2 Φ0.7 SMA-KFD102 14.5 3 2 Φ0.7 SMA-KFD130 21.5 3 9 Φ0.7 SMA-KFD131 15.5 4 2 Φ1.0 $ SMA-KFD134 17 5 2.5 Φ0.7 SMA-KFD136 19.5 4 6 Φ1 SMA-KFD163 18.7 3.2 5 Φ1.0 $ -

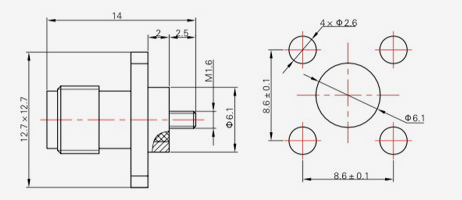

SMA-KFD81
Modelo d SMA-KFD81 M1 SMA-KFD109 M1.6 -

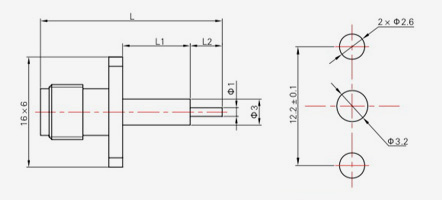

SMA-KFD119
Modelo L L1 L2 d SMA-KFD119 17 6.5 1 Φ3.0 $ SMA-KFD121 18 6.5 2 Φ3.0 $ SMA-KFD141 17.5 4 4 Φ3.2 SMA-KFD142 18.3 7.8 1 Φ3.0 $ SMA-KFD149 17.5 3 5 Φ3.0 $ -

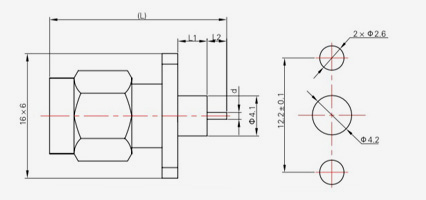

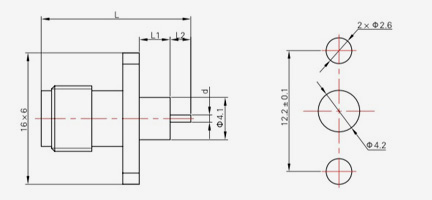

SMA-KWFD3
Modelo L L1 L2 d D SMA-KWFD3 26.7 11 4.5 Φ1.27 Φ4.1 $ SMA-KWFD4 24.2 8 5 Φ1.0 Φ3.2 SMA-KWFD5 24.2 8 5 Φ0.7 Φ4.1 $ SMA-KWFD6 21.2 5 5 Φ0.7 Φ4.1 $ SMA-KWFD7 24.2 3 10 Φ0.7 Φ4.1 $ SMA-KWFD8 21.3 5 5 Φ0.7 Φ4.1 $ SMA-KWFD9 16.2 3 2 Φ0.7 Φ4.1 $ SMA-KWFD12 15.2 2 2 Φ0.7 Φ4.1 $ SMA-KWFD49 25.2 5 9 Φ0.17 Φ4.1 $ -
SMA-JFD11
Modelo L L1 h SMA-JFD11 14 1 0.2 SMA-JFD17 16 3 0.4 SMA-JFD18 14 1 0.3 SMA-JFD19 14 1 0.4 SMA-JFD20 14 1 0.5 SMA-JFD24 $ 15 2 0.4 -
SMA-KFD145
Modelo L L1 L2 SMA-KFD145 22.3 7.8 5 SMA-KFD151 21 2.5 9 SMA-KFD161 20.5 6.5 5 SMA-KFD162 $ 17.5 3 5 -

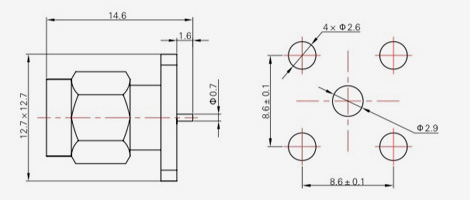

Sma-kwf
Modelo L L1 Sma-kwf 14.6 3.3 Sma-kwfD10 13.3 2 -

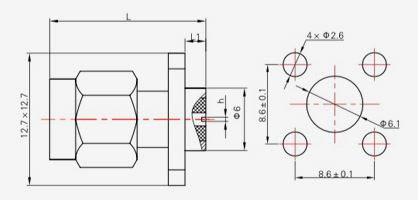

SMA-JFD16
Modelo h SMA-JFD16 0.2 SMA-JFD21 0.3 SMA-JFD22 0.4 SMA-JFD23 $ 0.5 -
SMA-KFD26
Modelo h SMA-KFD26 0.2 SMA-KFD27 0.4 SMA-KFD110 0.3 SMA-KFD111 $ 0.5 -
SMA-KFD112
Modelo h SMA-KFD112 0.2 SMA-KFD113 0.3 SMA-KFD114 0.4 SMA-KFD115 $ 0.5 -

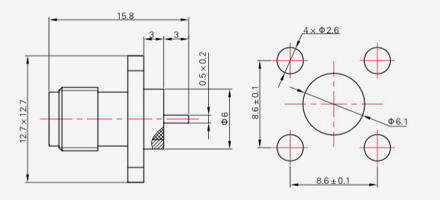

SMA-KFD10
Modelo L L1 t SMA-KFD10 15.8 3 0.5 × 0.2 SMA-KFD14 16.5 4 0.5 × 0.2 SMA-KFD35 14.5 2 1.27 × 0.2 $ -

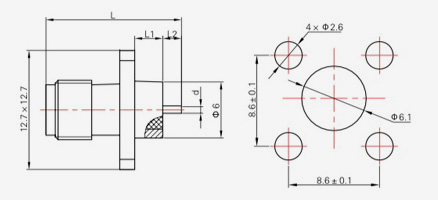

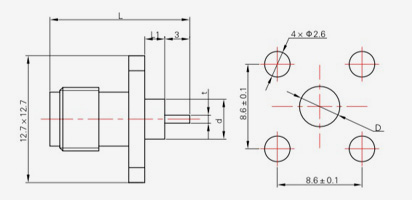

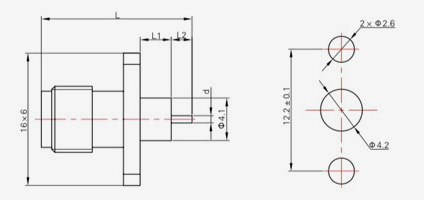

SMA-KFD13
Modelo L L1 t d D SMA-KFD13 16 4 0.5 × 0.2 Φ4.1 Φ4.2 $ SMA-KFD14 15.2 3.2 0.5 × 0.2 Φ4.1 Φ4.2 $ SMA-KFD35 15 3 1.27 × 0.2 Φ4.1 Φ4.2 $ SMA-KFD45 14.4 2.4 0.5 × 0.2 Φ4.1 Φ4.2 $ SMA-KFD68 15.2 3.2 0.5 × 0.2 Φ2.1 Φ2.2 SMA-KFD73 16 4 1.27 × 0.2 Φ4.1 Φ4.2 $ -
SMA-KFD39
Modelo t SMA-KFD39 0.5 × 0.2 SMA-KFD149 1.27 × 0.2 $ -

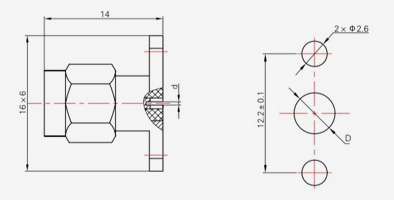

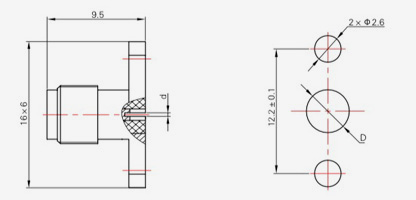

SMA-JFD40
Modelo d D SMA-JFD40 Φ0.5 Φ3.0 SMA-JFD41 Φ0.45 Φ2.8 SMA-JFD42 Φ0.38 Φ2.5 SMA-JFD44 Φ0.3 Φ2.0 -
SMA-JFD48
Modelo d D SMA-JFD48 Φ0.5 Φ3.0 SMA-JFD55 Φ0.45 Φ2.8 SMA-JFD56 Φ0.38 Φ2.5 SMA-JFD57 Φ0.3 Φ2.0 -
SMA-KFD40
Modelo d D SMA-KFD40 Ф0.5 Φ3.0 SMA-KFD41 Φ0.45 Φ2.8 SMA-KFD42 Φ0.38 Φ2.5 SMA-KFD44 Φ0.3 Φ2.0 -
SMA-KFD48
Modelo d D SMA-KFD48 Φ0.5 Φ3.0 SMA-KFD55 Φ0.45 Φ2.8 $ SMA-KFD56 Φ0.38 Φ2.5 SMA-KFD57 Φ0.3 Φ2.0 SMA-KFD152 Φ0.4 Φ2.8 $ -

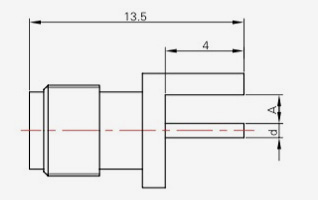

Sma-khd
Modelo L Sma-khd 13.5 Sma-khd10 18.5 -
SMA-KHD1
Modelo A d SMA-KHD1 1.2 Φ1.27 Sma-khd2 1.5 Φ1.27 Sma-khd3 2 Φ1.27 Sma-khd4 0.5 Φ1.27 SMA-KHD5 0.8 Φ1.27 Sma-khd6 1 Φ1.27 Sma-khd8 1.6 Φ0.8 Sma-khd9 1.6 Φ1.27 SMA-KHD11 1 Φ0.5 $ -
Sma-jwf
-
SMA-KF1
-
SMA-KFD17
-
SMA-KFD150
-
SMA-KWF1
-
Sma-kyd
-
SMA-JFD3
-
SMA-JFD61
-
SMA-KFD19
-
SMA-KFD36G
-
SMA-KFD51
-
SMA-KFD125
-
SMA-KFD135
-
SMA-KWFD2-1
-
SMA-KWFD2-2
-
SMA-KFD154
-
SMA-KFD158
-
SMA-KWFD2
-
SMA-JFD26
-
SMA-JFD124
-
SMA-KFD124
-
SMA-KFD143
-
SMA-JFD15
-
SMA-JFD25
-
SMA-JFD54
-
SMA-KFD54
-
SMA-KFD78
-
SMA-JHD
-
Sma-khd7
-
Sma-kwhd
-
SMA-kWHD4
-
SMA-KWHD5
