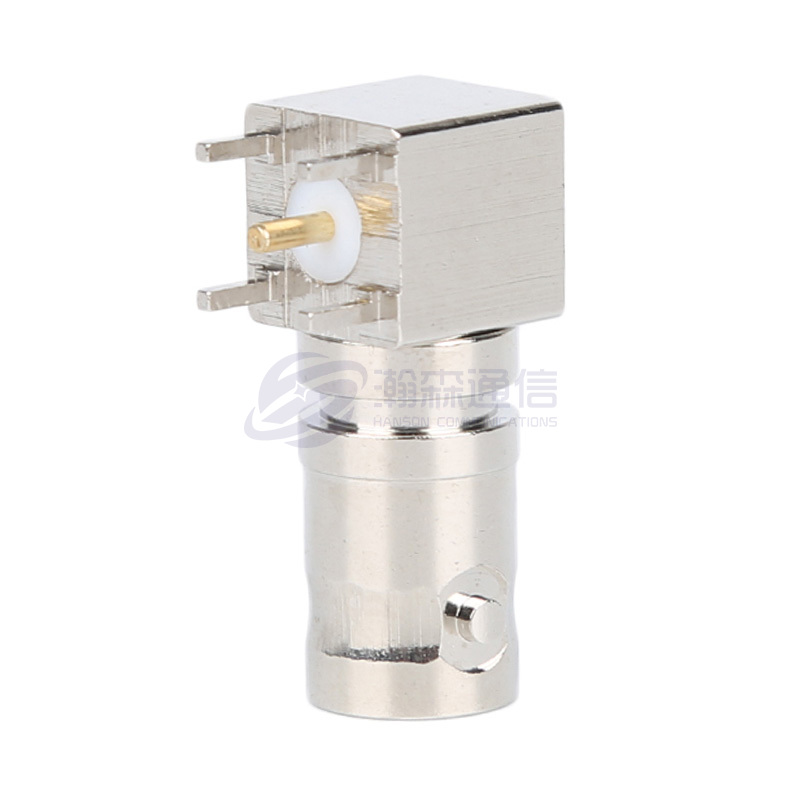

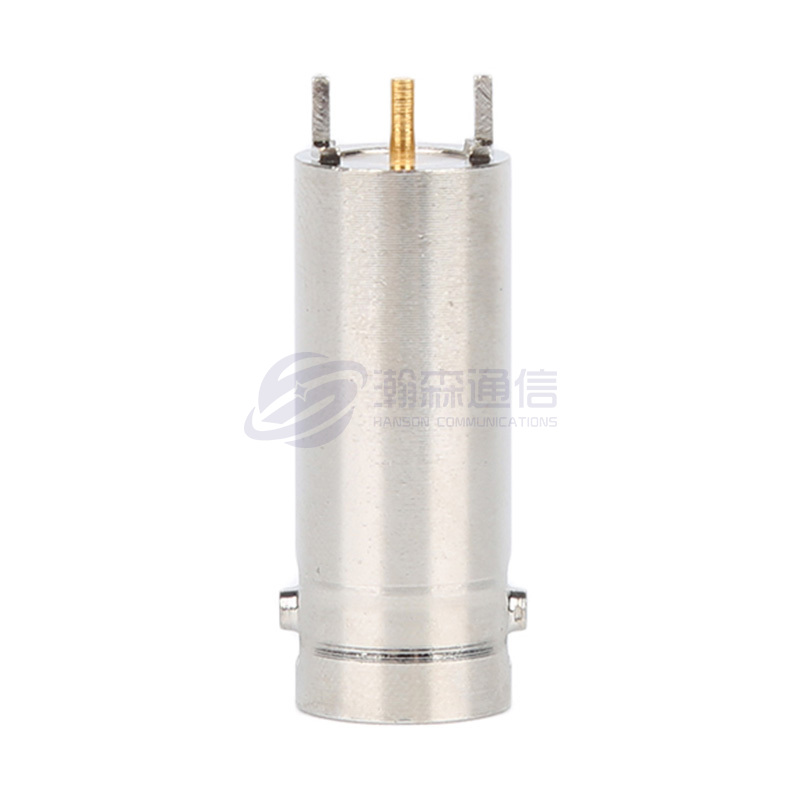

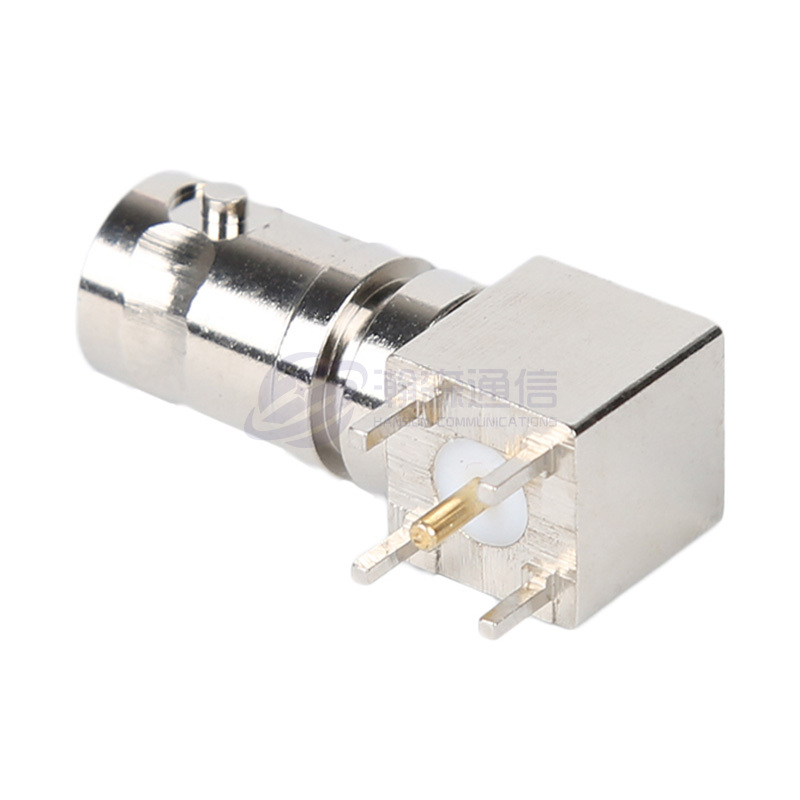

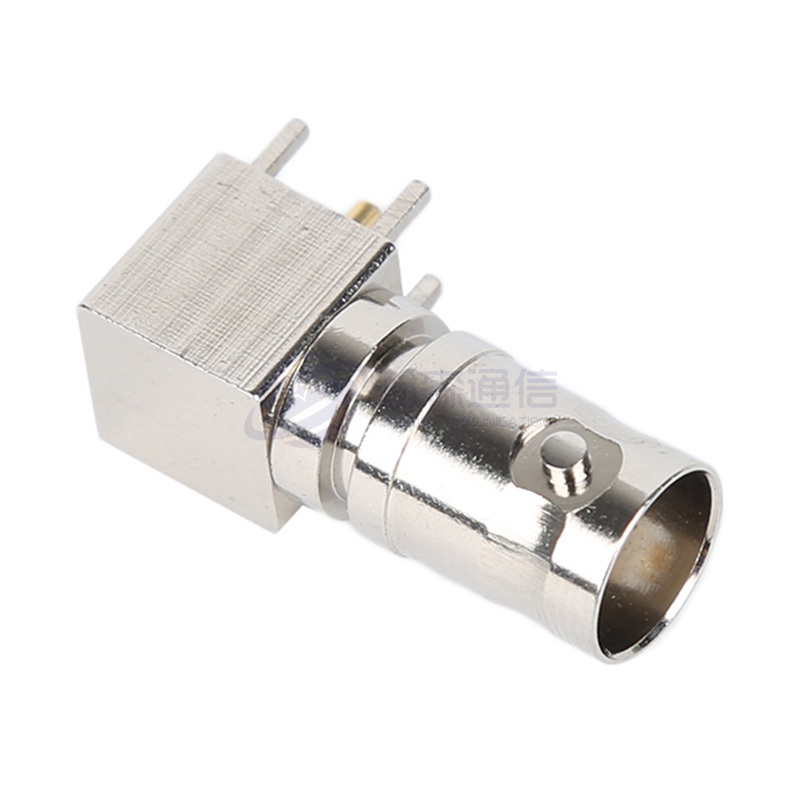

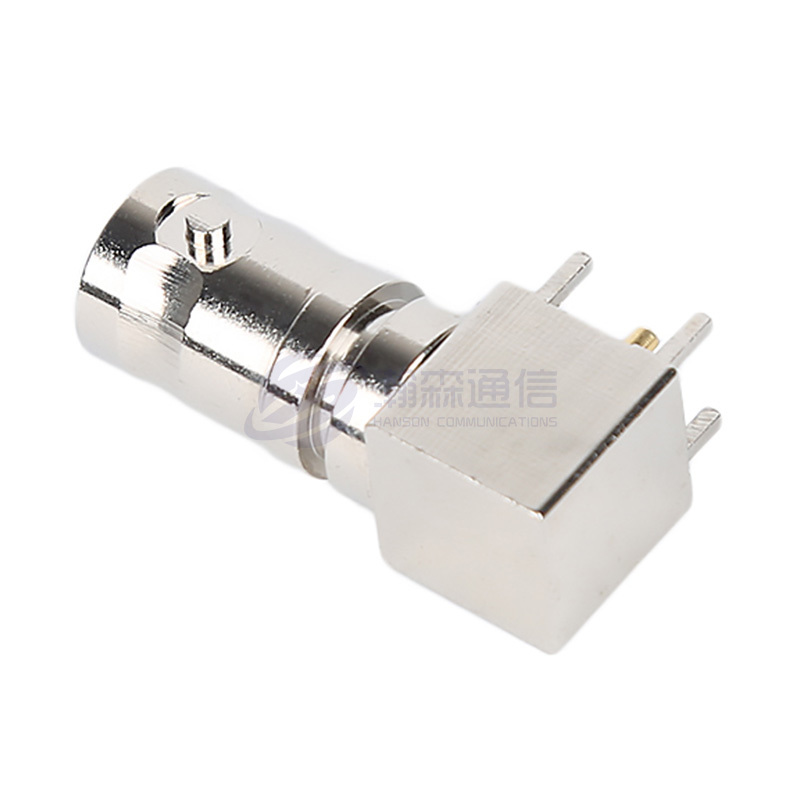

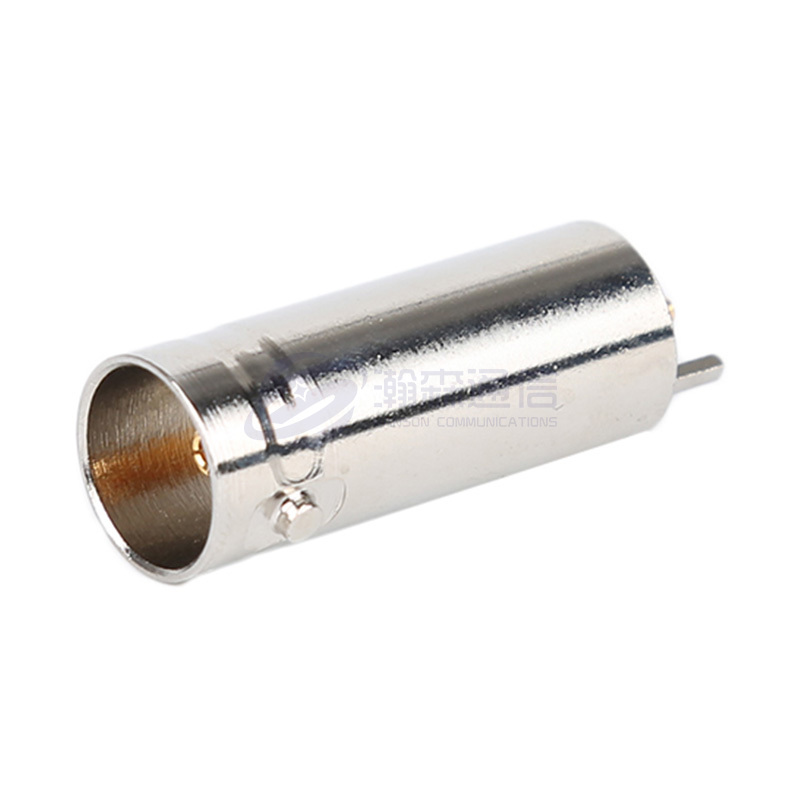

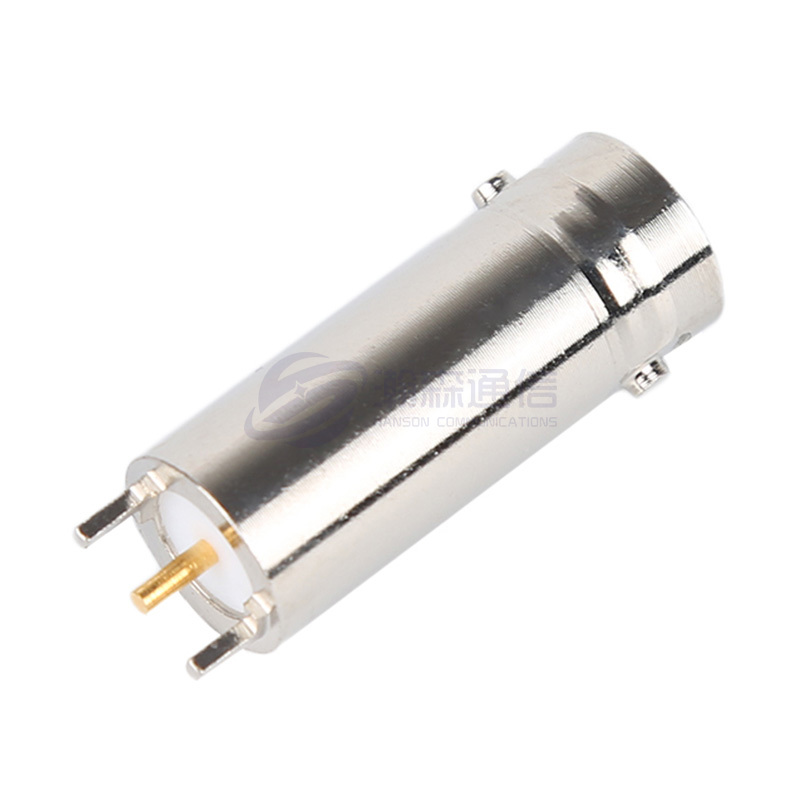

Ang serye ng BNC na RF coaxial connector ay isang bayonet-type na RF coaxial connector na binuo alinsunod sa pamantayang militar ng US MIL-C-39012. Mayroon itong mga katangian ng mabilis na koneksyon at maaasahang pakikipag -ugnay, at isa sa mga pinaka -malawak na ginagamit at ginamit na mga konektor sa mundo. Ang katangian na impedance ng serye ng BNC na RF coaxial connector ay nahahati sa 50Ω at 75Ω, at ang mga sukat ng dalawang magkakaibang mga konektor ng impedance ay naitugma.
Pangunahing mga pagtutukoy sa teknikal:
◆ Katangian ng impedance: 50Ω/75Ω
◆ Saklaw ng dalas: DC-4GHz (50Ω)/DC-1GHz (75Ω)
◆ Paglaban sa pagkakabukod: ≥5000MΩ
◆ Dielectric na may boltahe na boltahe: 1500V (rms)
◆ Voltage Standing Wave Ratio (VSWR): ≤1.25
◆ Mga siklo ng pag -aasawa: 500 beses
| Malabo Ltr | Milimetro (pulgada) | |
| Minimum | Pinakamataas | |
| A | .432 (10.97) | .436 (11.07) |
| B | .378 (9.60) | .382 (9.70) |
| C | .327 (8.31) | .333 (8.46) |
| D | .319 (8.10) | .321 (8.15) |
| F | .204 (5.18) | .208 (5.28) |
| G | .327 (8.31) | .335 (8.51) |
| H | .075 (1.91) | 081 (2.06) |
| 」 | .186 (4.72) | .206 (5.23) |
| K | ------- | .006 (0.15) |
| L | .195 (4.95) | ------- |
| M | .081 (2.06) | 087 (2.21) |
| N | .346 (8.79) | .356 (9.04) |
| P | ------- | .256 (6.50) |
| R | .015 (0.38) | .030 (0.76) |
| S | .414 (10.52) | ------- |
Mga Tala:
1. Ang mga sukat ay nasa pulgada. Ang mga katumbas na sukatan ay nasa mga panaklong.
2. Ang mga katumbas na sukatan ay ibinibigay para sa pangkalahatang impormasyon lamang.

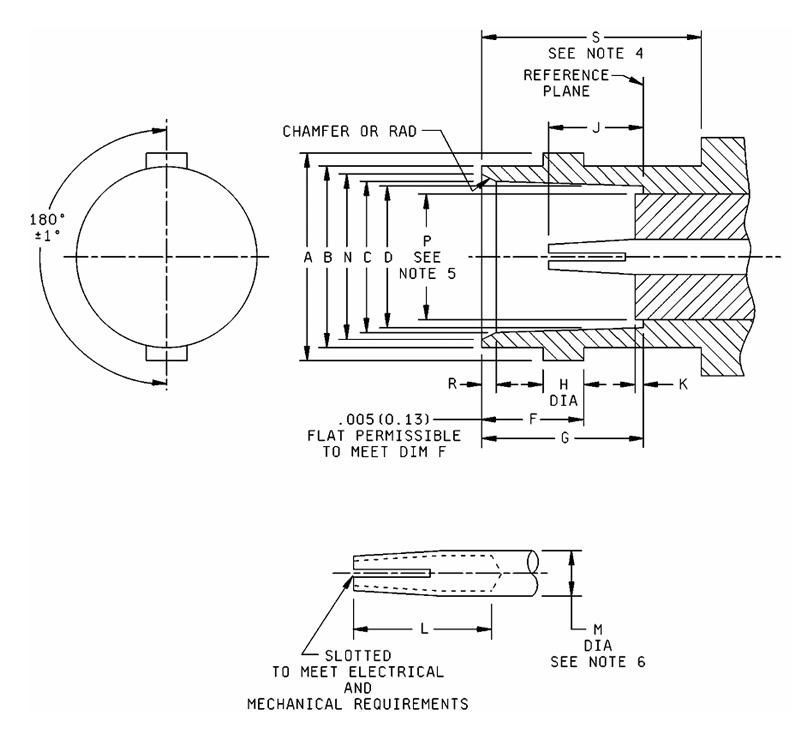

3. Ang interface na ito ay dapat matugunan ang mga kinakailangan sa gauge tulad ng tinukoy sa pagguhit o pagtutukoy ng DSCC.
4. Clearance para sa Mating Connector Coupling Nut.
5. "P" Malaboensyon ay nalalapat sa bahaging iyon (kung naaangkop) ng dielectric na umaabot sa kabila ng mga sanggunian na eroplano sa pamamagitan ng sukat na K.
6. "M" nalalapat lamang sa haba ng "L".
| Malabo Ltr | Milimetro (pulgada) | |
| Minimum | Pinakamataas | |
| A | 385 (9.78) | .390 (9.91) |
| B | Pagsubok sa Gauge | |
| D | .052 (1.32) | .054 (1.37) |
| E | .210 (5.33) | .230 (5.84) |
| G | .091 (2.31) | .097 (2.46) |
| H | .463 (11.76) | .473 (12.01) |
| H Alternate | .394 (10.01) | .400 (10.16) |
| J | .124 (3.15) | ------- |
| K | .091 (2.31) | .097 (2.46) |
| L | .003 (0.08) | ------- |
| M | .018 (0.46) | .022 (0.56) |
| N | ------- | .025 (0.64) |
| P | .208 (5.28) | ------- |
| Q | .078 (1.98) | ------- |
| T | .045 (1.14) | .049 (1.24) |
| U | .180 (4.57) | .184 (4.67) |
Mga Tala:
1. Ang mga sukat ay nasa pulgada. Ang mga katumbas na sukatan ay nasa mga panaklong.
2. Ang mga katumbas na sukatan ay ibinibigay para sa pangkalahatang impormasyon lamang.
3. Sa kundisyon ng mated, ang paayon na puwersa ng tagsibol ng mekanismo ng pagkabit ay dapat lumampas sa presyon na isinagawa ng sealing gasket sa pamamagitan ng isang halaga na kinakailangan sa pag -iwas sa butting ng mga panlabas na contact sa sanggunian na eroplano.
4. Ang interface na ito ay dapat matugunan ang mga kinakailangan sa gauge tulad ng tinukoy.

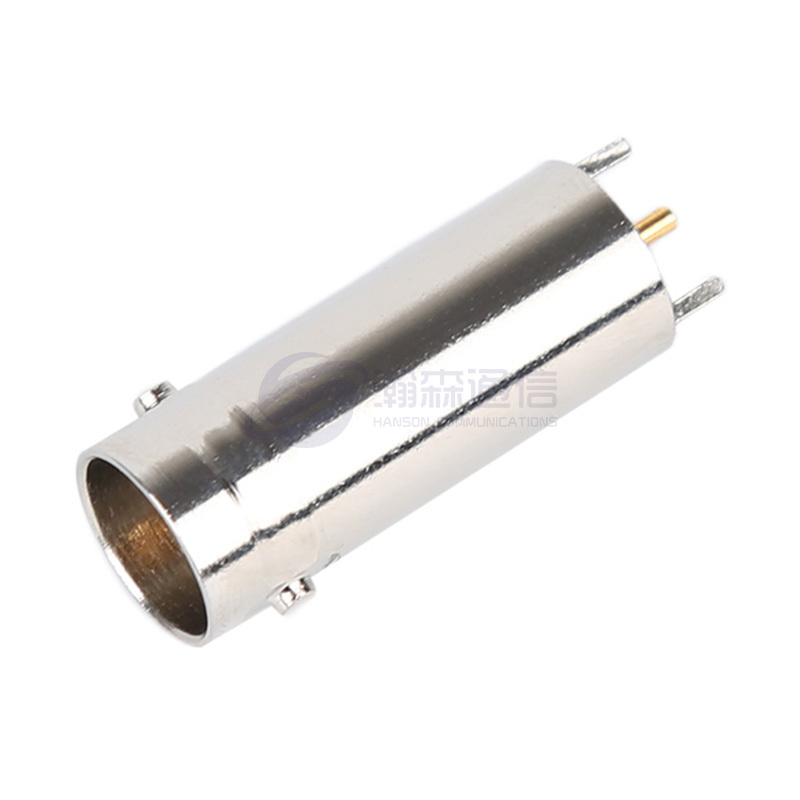

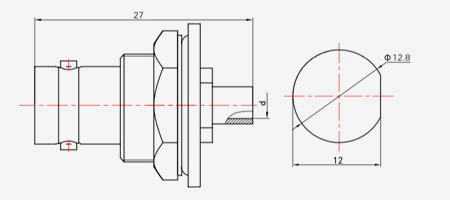

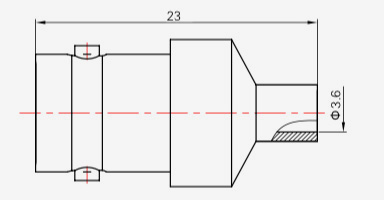

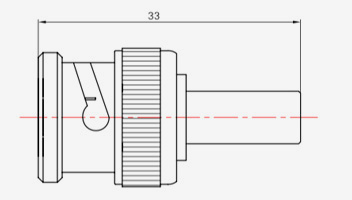

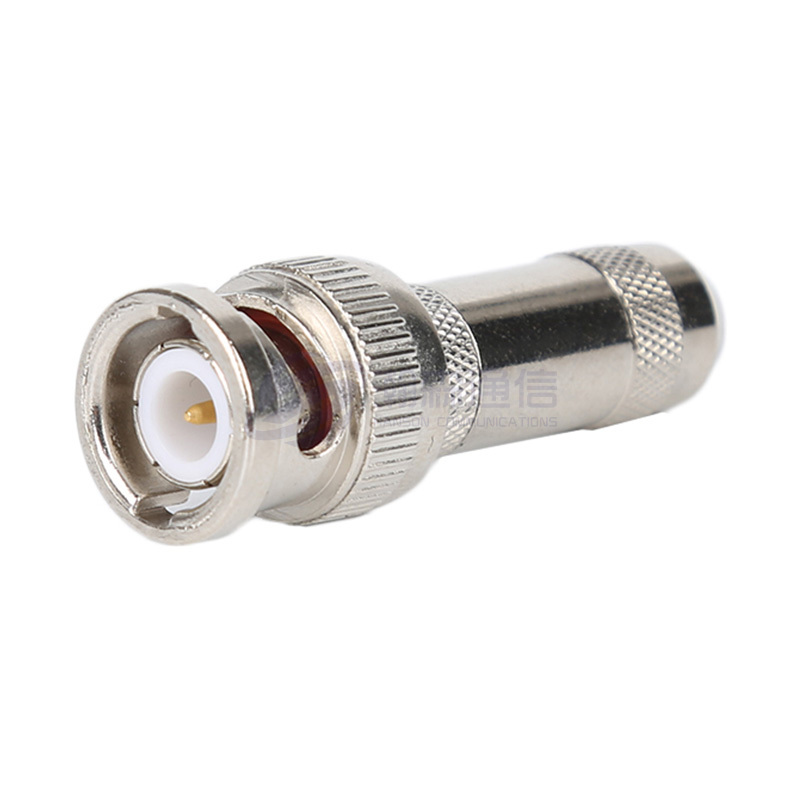

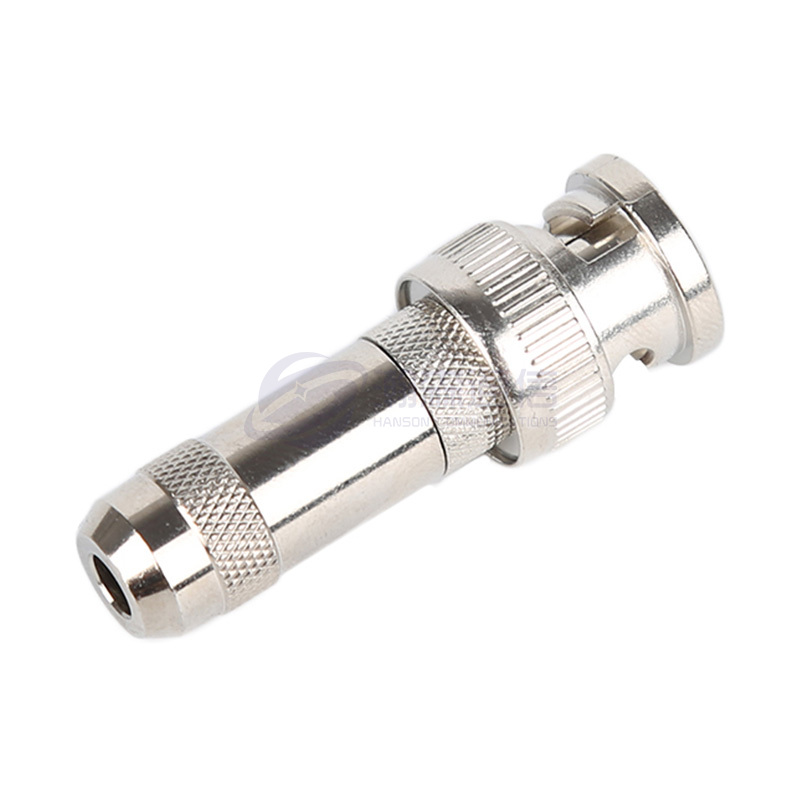

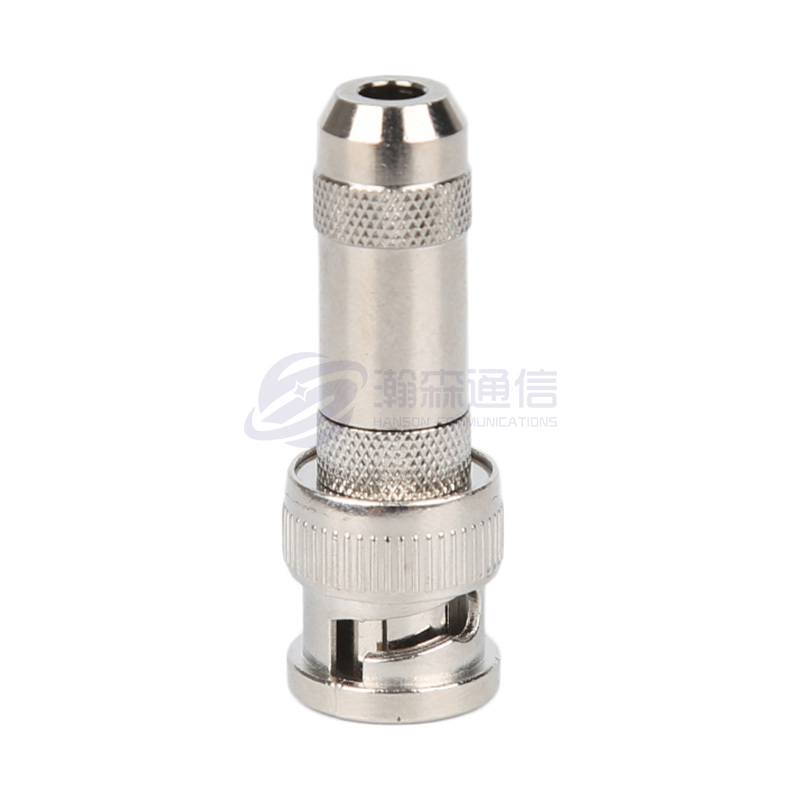

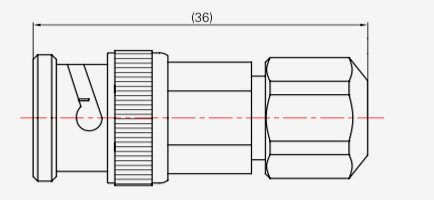

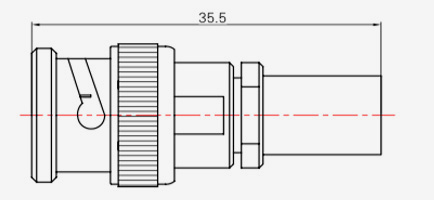

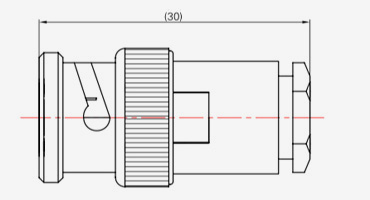

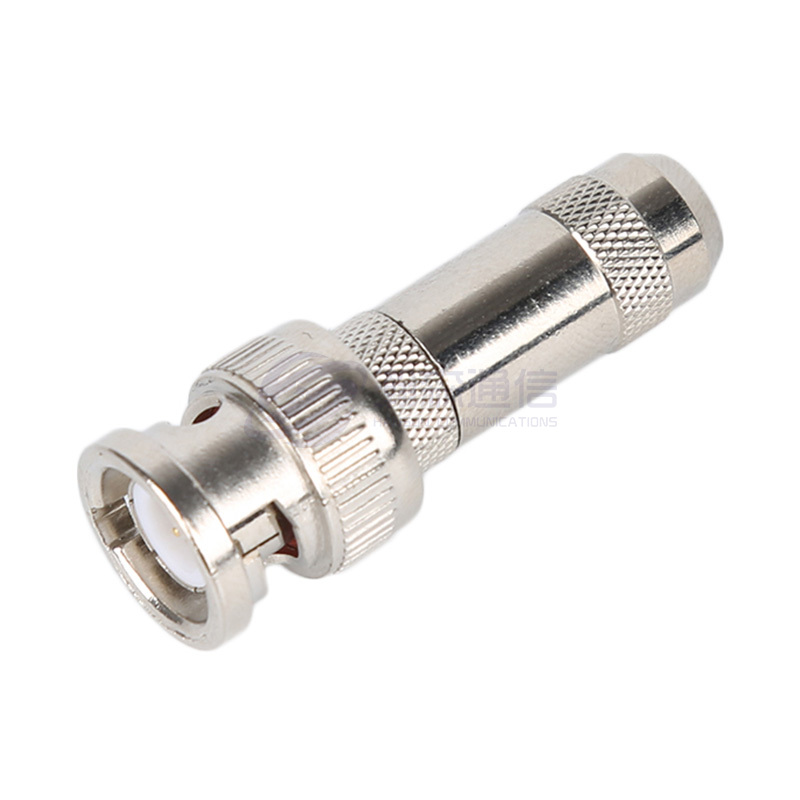

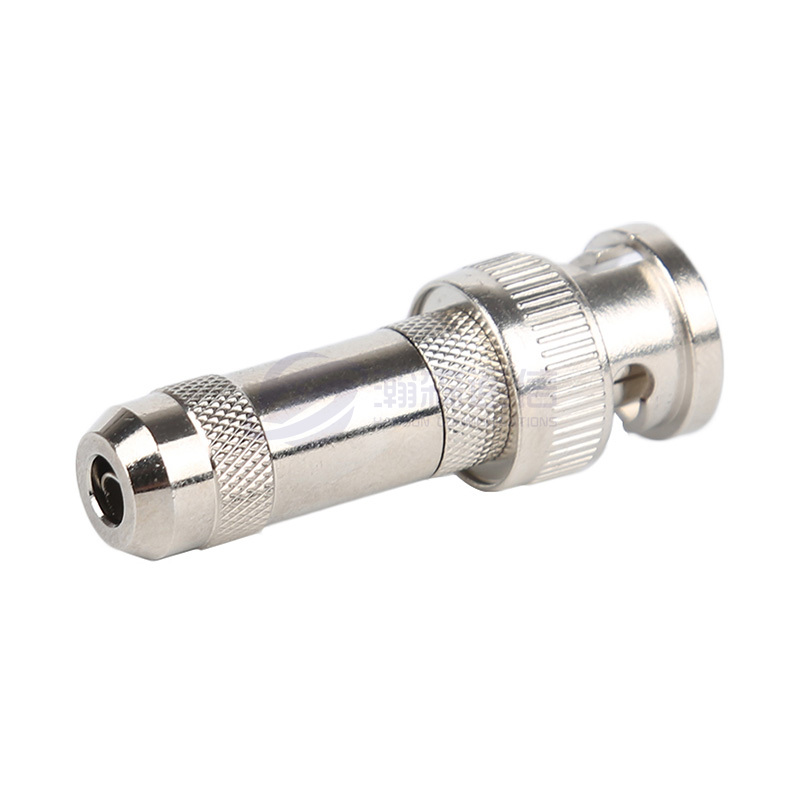

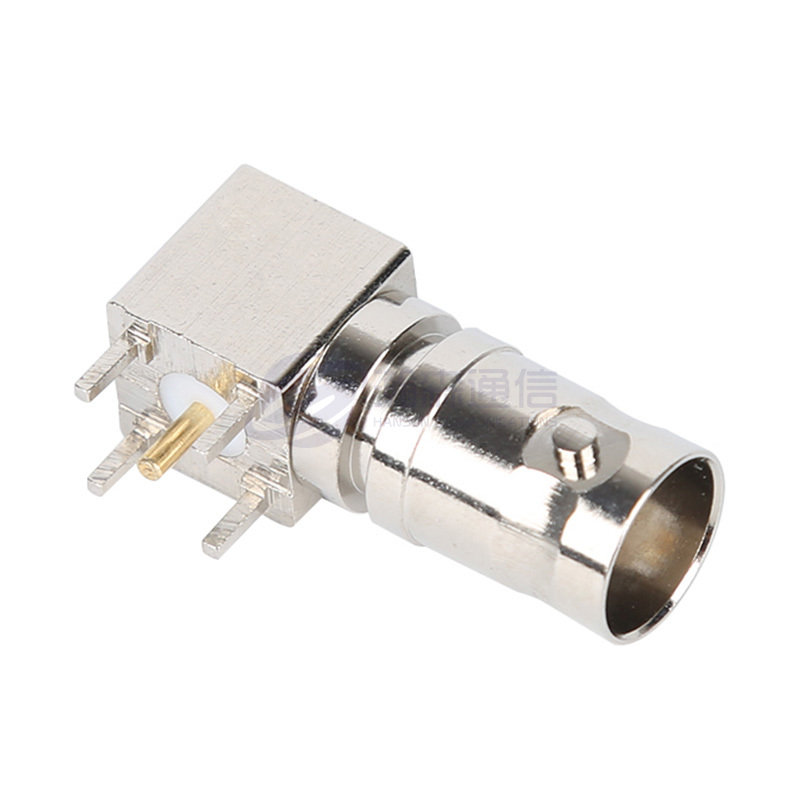

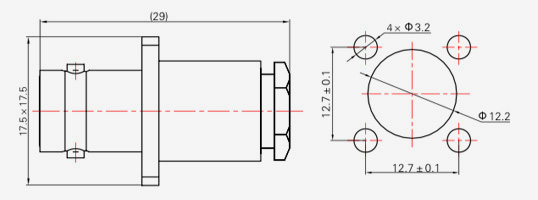

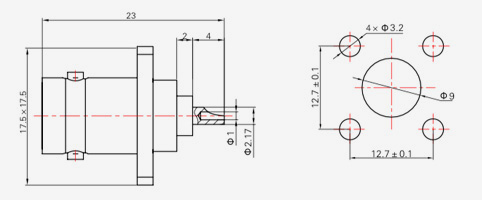

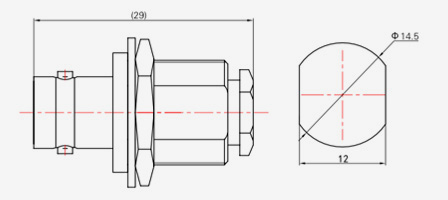

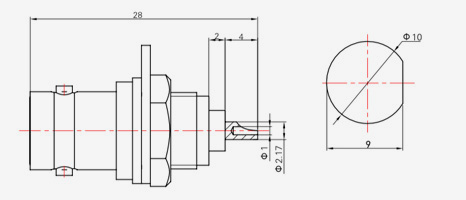

| Modelo | Uri ng cable |
| BNC-JB3 | SFT-50-3、670-141 |
| Modelo | Uri ng cable |
| BNC-KB3 | SFT-50-3,670-141 |
| Modelo | Uri ng cable | d |
| BNC-KYB2 | SFT-50-2,670-086 | Φ2.2 |
| BNC-KYB3 | SFT-50-2,670-141 | Φ3.6 $ |
| Modelo | Uri ng cable |
| BNC-J3 | SYV-50-2-1, RG316 |
| BNC-J4 | SYV-50-2-2 |
| BNC-J5, (k) 5 | SYV-50-3, SFCJ-50-3-51, RG142 |
| BNC-J7 | SYV-50-5-1, SFCJ-50-5-51 |
| BNC-J10 | SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 $ |
| Modelo | Uri ng cable |
| BNC-J3Y | SYV-50-2-1 |
| BNC-J5Y | SYV-50-3 $ |
| Modelo | Uri ng cable |
| BNC-J12 | SYV-75-3 $ |
| Modelo | Uri ng cable |
| BNC-75J13Y | SYV-75-5 $ |
| Modelo | Uri ng cable |
| Bnc-jw3y | SYV-50-2-1, RG316 |
| Modelo | Uri ng cable |
| BNC-KF3 | SYV-50-2-1, RG316 |
| BNC-KF4 | SYV-50-2-2 |
| BNC-KF5 | SYV-50-3, SFCJ-50-3-51, RG142 $ |
| Modelo | Uri ng cable |
| BNC-KY3 | SYV-50-2-1, RG316 |
| BNC-KY4 | SYV-50-2-2 |
| BNC-KY5 | SYV-50-3, SFCJ-50-3-51, RG142 $ |
