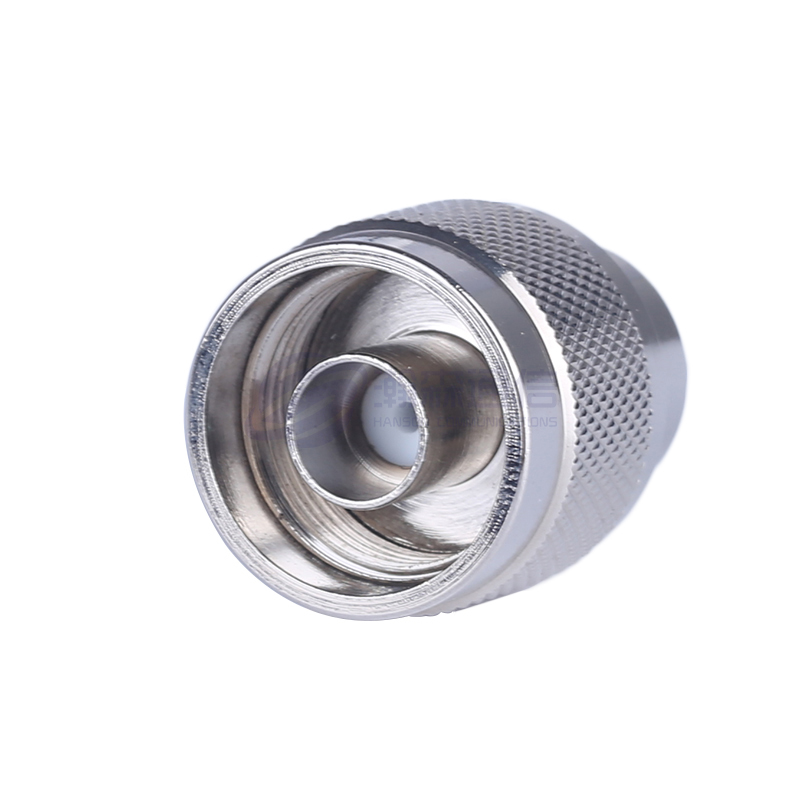

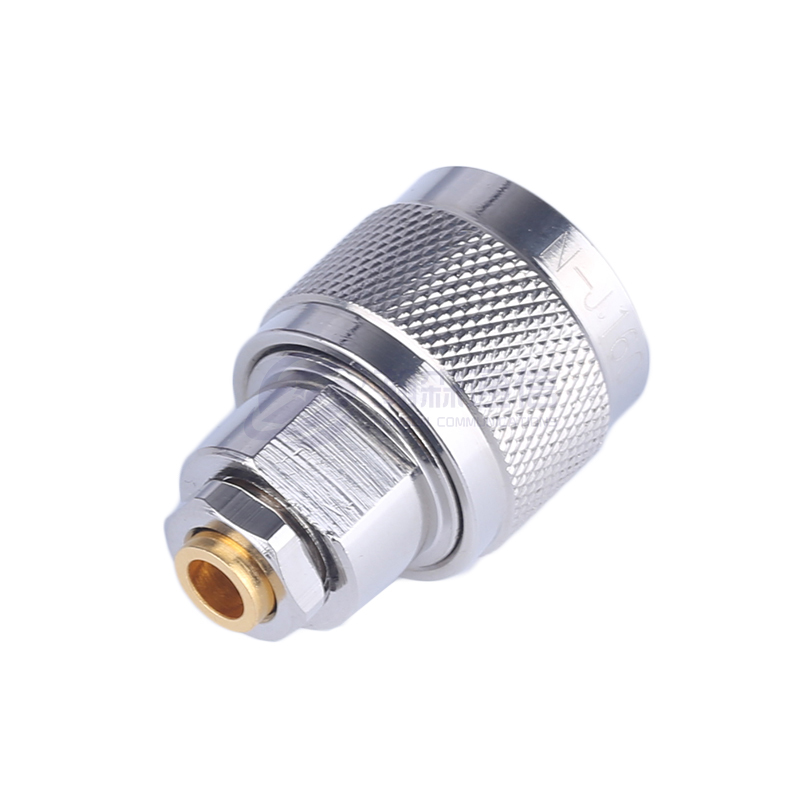

Ang serye ng N-type na RF coaxial connector ay isang RF coaxial connector na may isang sinulid na mekanismo ng koneksyon na binuo at ginawa alinsunod sa pamantayang militar ng US MIL-C-39012. Mayroon itong mga katangian ng malawak na bandwidth, mahusay na paglaban sa pagkabigla, mataas na pagiging maaasahan, at mahusay na pagganap, at malawakang ginagamit sa mga komunikasyon sa microwave at pagsukat. Ang katangian na impedance ng serye ng N-type na RF coaxial connector na ginawa ng aming pabrika ay nahahati sa dalawang uri: 50Ω at 75Ω.
Pangunahing mga pagtutukoy sa teknikal:
◆ Katangian ng impedance: 50Ω/75Ω
◆ Saklaw ng dalas: DC-18GHz (50Ω)/DC-3GHz (75Ω)
◆ Paglaban sa pagkakabukod: ≥5000MΩ
◆ Dielectric na may boltahe na boltahe: 1500V (rms)
◆ Voltage Standing Wave Ratio (VSWR): ≤1.30
◆ Mga siklo ng pag -aasawa: 500 beses
| Malabo Ltr | Pulgada (mm) | |
| Min. | Max. | |

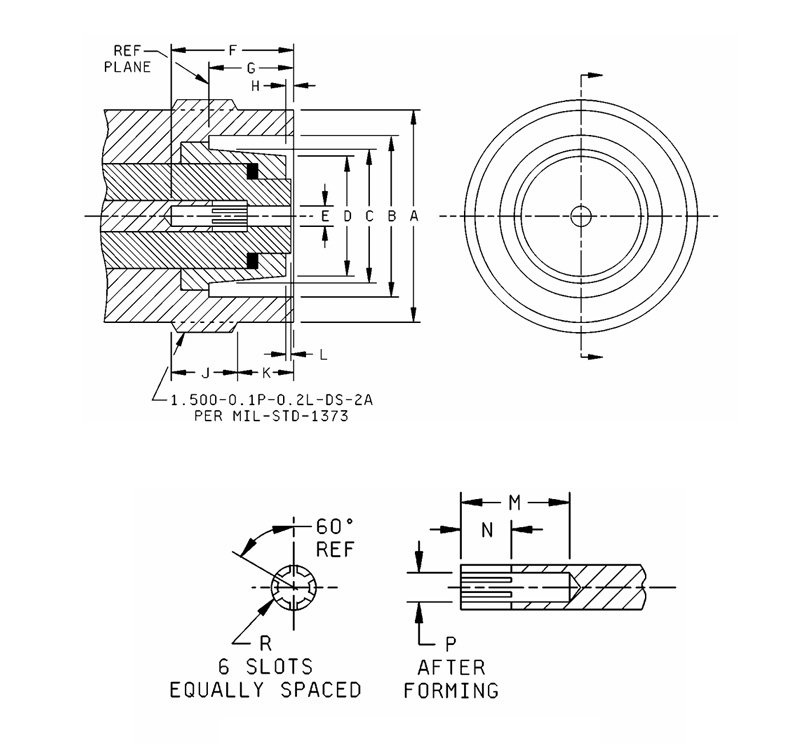

| A | .336 (8.53) | .344 (8.74) |
| B | .316 (8.03) | .320 (8.13) |
| C | .356 (9.04) | .362 (9.19) |
| D | .187 (4.75) | .207 (5.26) |
| E | ------- | .627 (15.93) |
| F | .119 (3.02) | .124 (3.15) |
| G | .422 (10.72) | ------- |
| H | .172 (4.37) | .220 (5.59) |
| J | .047 (1.19) | .077 (1.96) |
| K | .047 (1.19) | .077 (1.96) |
| L | .187 (4.75) | .207 (5.26) |
| N | .210 (5.33) | ------- |
Mga Tala:

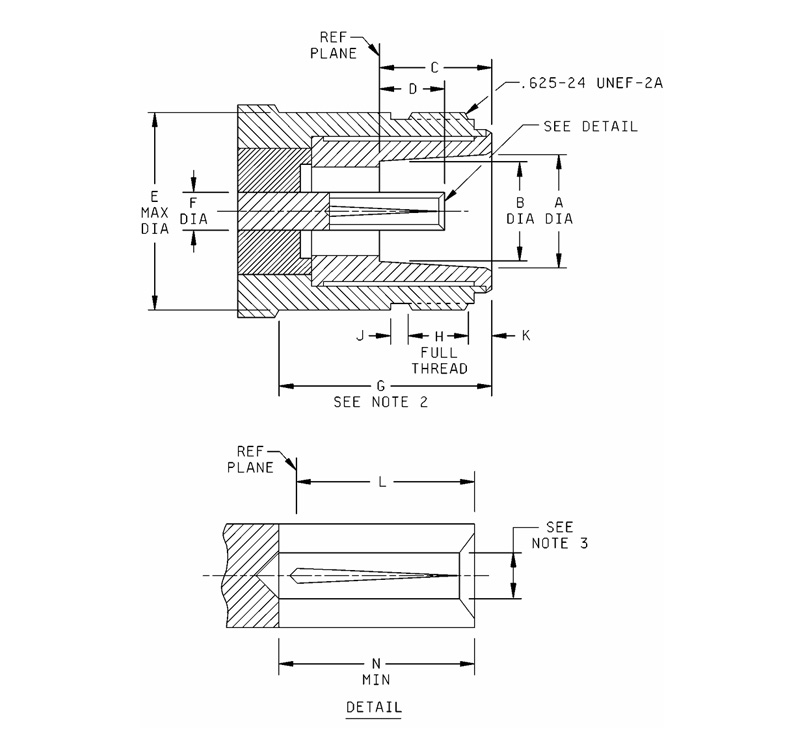

1. Ang interface na ito ay dapat matugunan ang mga kinakailangan sa gauge tulad ng tinukoy sa
MIL-PRF-39O12/2.
2. Clearance para sa Mating Connector Coupling Nut.
3. Upang matugunan ang VSWR, mga katangian ng pag -aasawa, paglaban sa contact at
Ang tibay ng konektor kapag may mated na may A.063/.066 diameter pin.

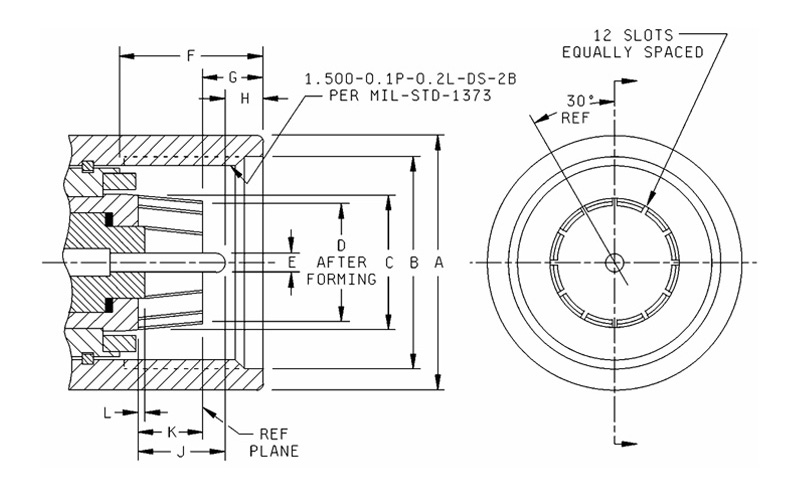

| Malabo Ltr | Pulgada (mm) | |
| Min. | Max. | |
| A | 1.740 (44.20) | 1.760 (44.70) |
| B | 1.537 (39.04) | 1.543 (39.19) |
| C | 1.060 (26.92) | 1.064 (27.03) |
| D | .964 (24.49) | .974 (24.74) |
| E | .194 (4.93) | .196 (4.98) |
| F | .836 (21.23) | .856 (21.74) |
| G | .372 (9.45) | .392 (9.96) |
| H | .271 (6.88) | .291 (7.39) |
| J | 551 (14.00) | .571 (14.50) |
| K | .370 (9.40) | .380 (9.65) |
| L | .001 (0.03) | .013 (0.33) |
Mga Tala:
1. Ang interface na ito ay dapat matugunan ang mga kinakailangan sa gauge tulad ng tinukoy sa MIL-PRF-39012/44.
| Malabo Ltr | Pulgada (mm) | |
| Min. | Max. | |
| A | 1.404 (35.66) | 1.408 (35.76) |
| B | 1.100 (27.94) | 1.120 (28.45) |
| C | 1.998 (50.75) | 1.002 (25.45) |
| D | 936 (23.77) | .940 (23.88) |
| E | .191 (4.85) | .195 (4.95) |
| F | .763 (19.38) | .783 (19.89) |
| G | .465 (11.81) | .485 (12.32) |
| H | .062 (1.57) Sanggunian | |
| J | .302 (7.67) | .322 (8.18) |
| K | .302 (7.67) | .322 (8.18) |
| L | .001 (0.03) | .013 (0.33) |
| M | .490 (12.45) | .510 (12.95) |
| N | .240 (6.10) | , 260 (6.60) |
| P | .187 (4.75) | .189 (4.80) |
| R | .014 (0.36) | .018 (0.46) |
Mga Tala:
1. Ang interface na ito ay dapat matugunan ang mga kinakailangan sa gauge tulad ng tinukoy sa MIL-PRF-39012/45.

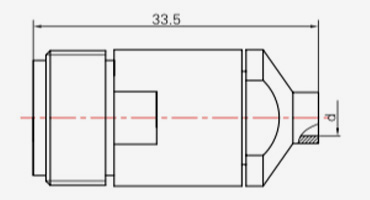

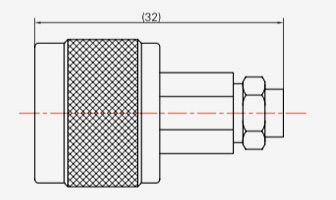

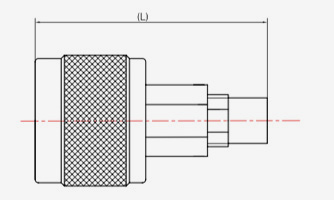

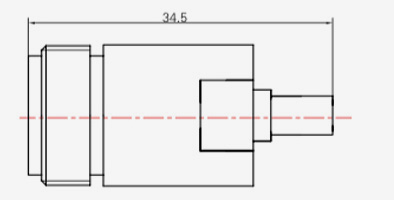

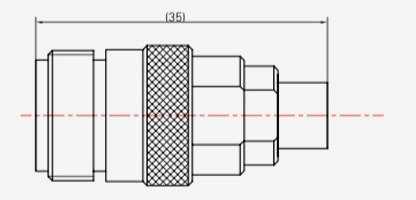

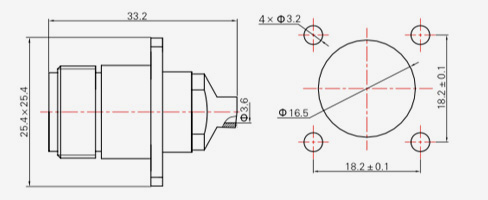

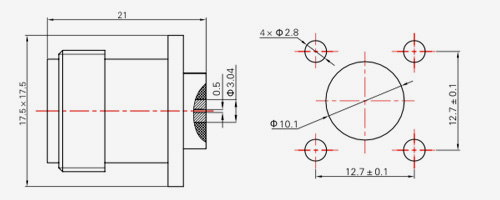

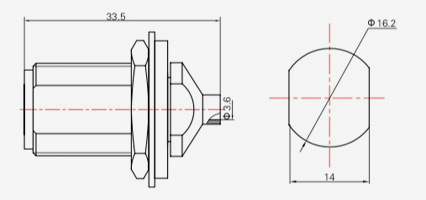

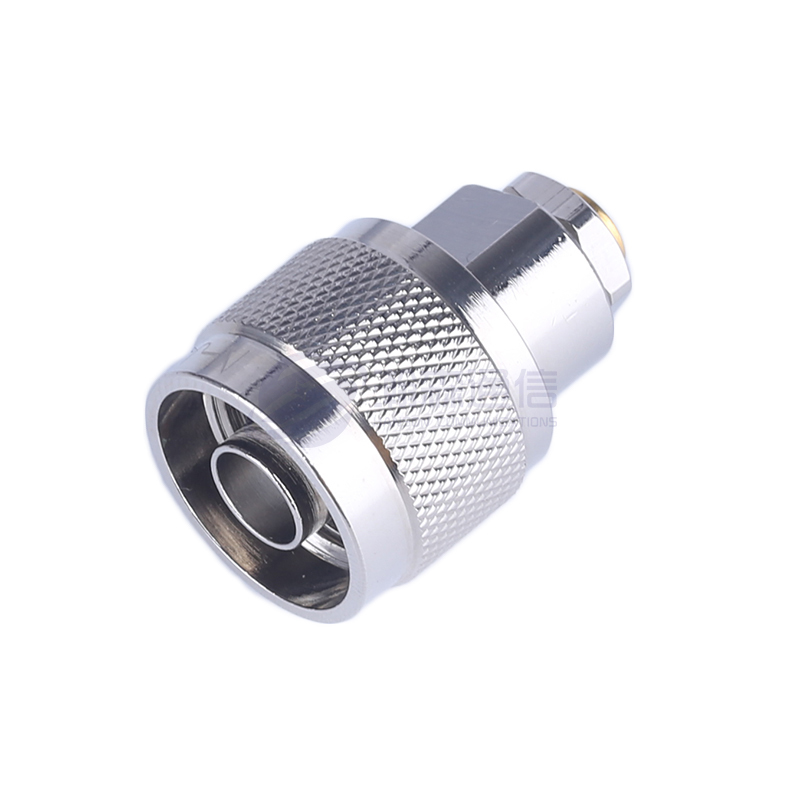

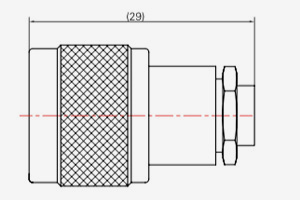

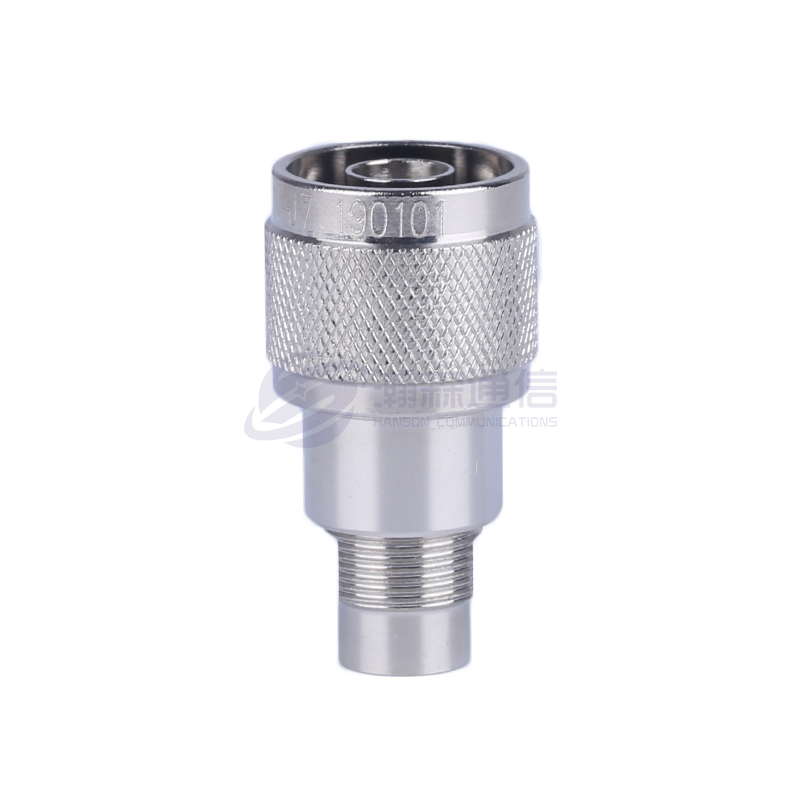

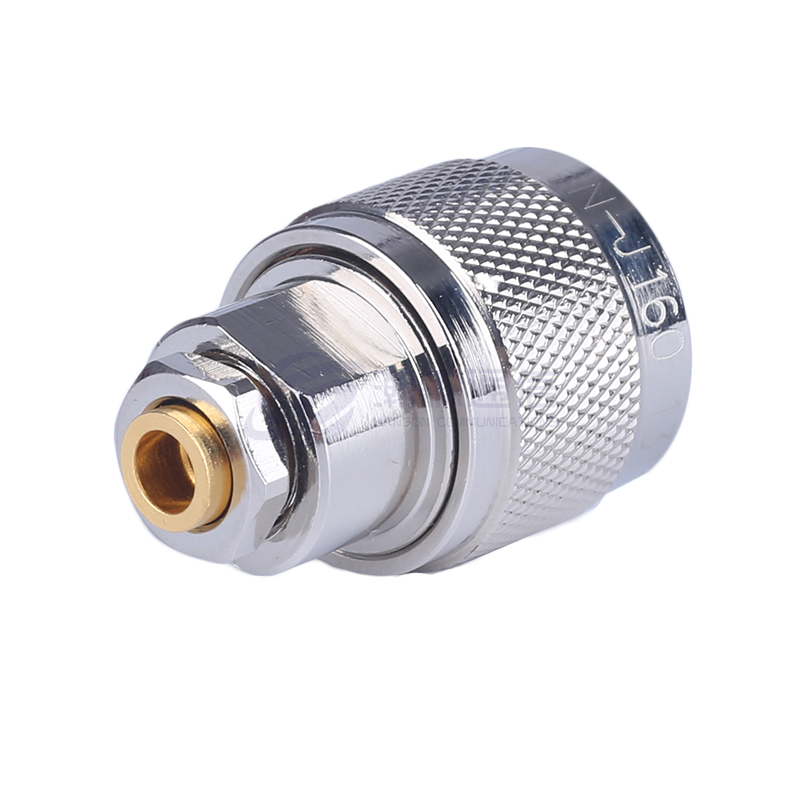

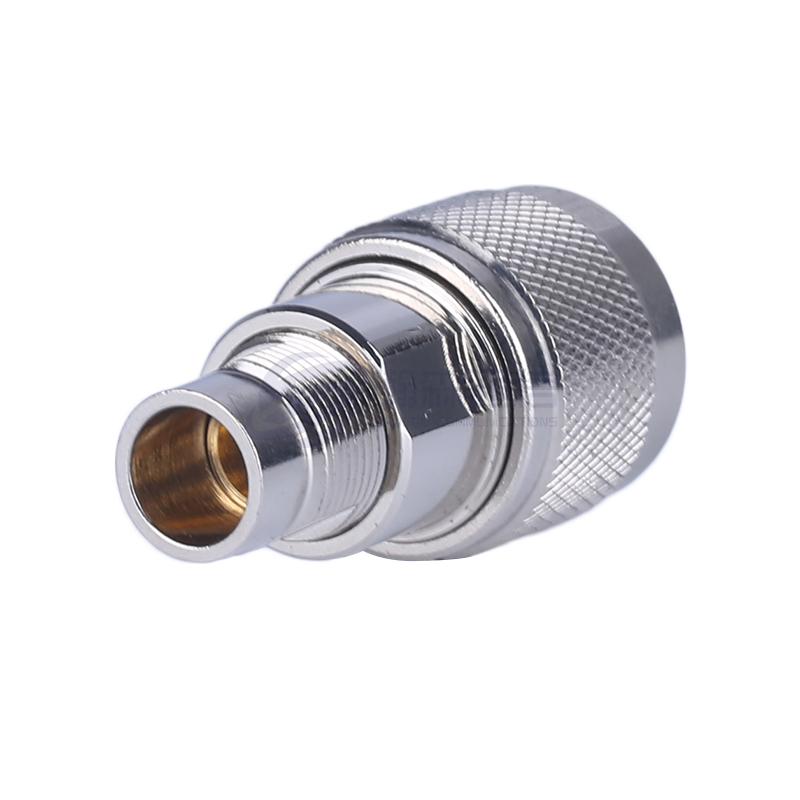

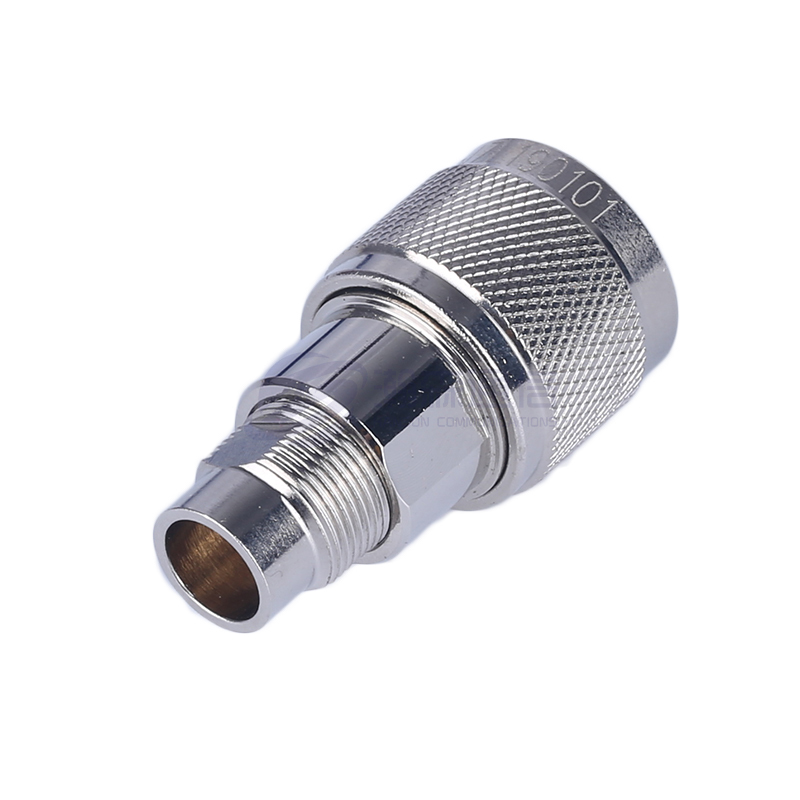

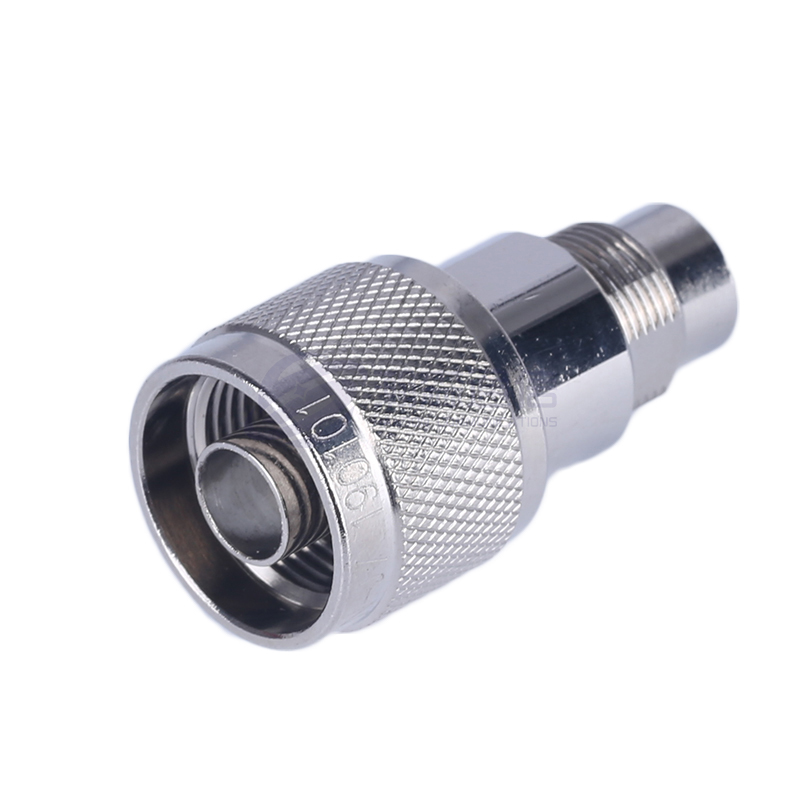

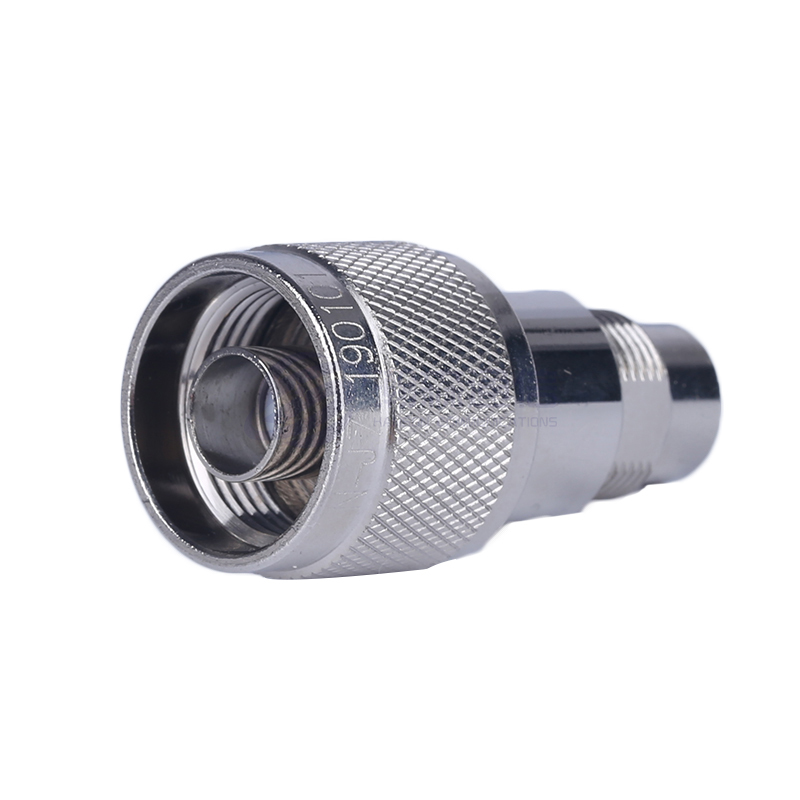

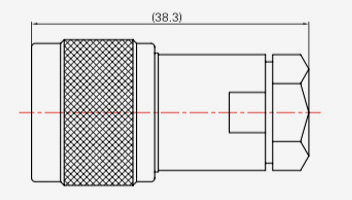

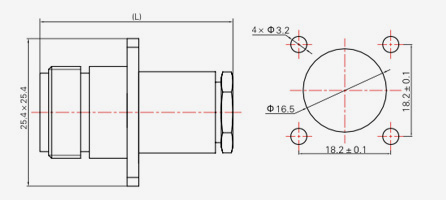

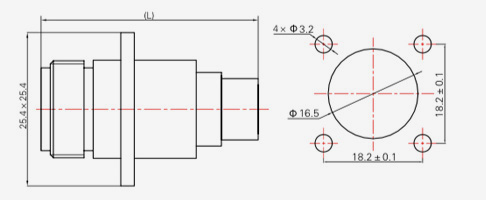

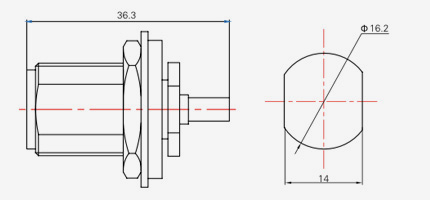

| Modelo | Uri ng cable | d |
| N-JB2 | SFT-50-2,670-086 | Φ2.2 |
| N-JB3 | SFT-50-3,670-141 | Ф3.6 $ |
| Modelo | Uri ng cable | L |
| N-JB3-1 | SFT-50-3,670-141 | 17.6 |
| N-JB3A-1 | SFT-50-3,670-141 | 16.5 |
| Modelo | Uri ng cable |
| N-KB3 | SFT-50-3,670-141 |
| Modelo | Uri ng cable |
| N-KFB3 | SFT-50-3,670-141 |
| Modelo | Uri ng cable |
| N-kyb3 | SFT-50-3,670-141 |
| Modelo | Uri ng cable |
| N-J3 | SYV-50-2-1, RG316 |
| N-J4 | SYV-50-2-2 $ |
| Modelo | Uri ng cable | L |
| N-J5 | SYV-50-3, RG142, SFCJ-50-3-51 | 33 |
| N-j5c | SYV-50-3, RG142, SFCJ-50-3-51 | 33 |
| N-J7 | SYV-50-5-1, SFCJ-50-5-51 | 36 |
| N-J10 | SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 $ | 36 |
| Modelo | Uri ng cable |
| N-J5.3 | 32055,205, GNB415 $ |
| Modelo | Uri ng cable |
| N-J311 | FFB311A $ |
| Modelo | Uri ng cable |
| N-J10-1 | SFCJ-50-7-51 |
| Modelo | Uri ng cable |
| N-JW5 | SFCJ-50-3-51, SYV-50-3-4, RG142 |
| N-JW7 | SFCJ-50-5-51, SYV-50-5-1 |
| N-JW10 | SFCJ-50-7-51, SYV-50-7-2 $ |
| Modelo | Uri ng cable |
| N-jw8a | FFB311A, SYV-50-5 |
| N-JW12A | SYV-75-3 |
| N-JW13A | SYV-75-5 $ |
| Modelo | Uri ng cable |
| N-K3 | SYV-50-2-1, RG316 |
| Modelo | Uri ng cable | L |
| N-K5 | SYV-50-3, RG142, SFCJ-50-3-51 | 36 |
| N-K7 | SYV-50-5-1, SFCJ-50-5-51 | 38 |
| N-K10 | SYV-50-7-1, SFCJ-50-7-51 $ | 38 |
| Modelo | Uri ng cable | L |
| N-KF5 | SYV-50-3, RG142, SFCJ-50-3-51 | 36 |
| N-KF7 | SYV-50-5-1, SFCJ-50-5-51 | 38 |
| N-KF10 | SYV-50-7-1, SFCJ-50-7-51 $ | 38 |
| Modelo | Uri ng cable | L |
| N-kf3a | SYV-50-2-1, RG316 | 33 |
| N-kf5a | SYV-50-3-4, RG142 $ | 42 |
| Modelo | Uri ng cable |
| N-ky3y | SYV-50-2-1, RG316 |

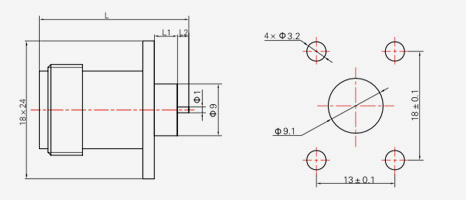

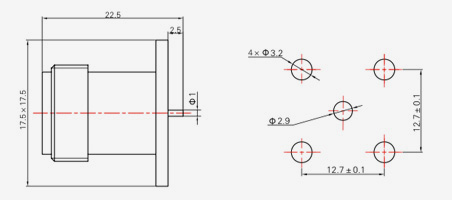

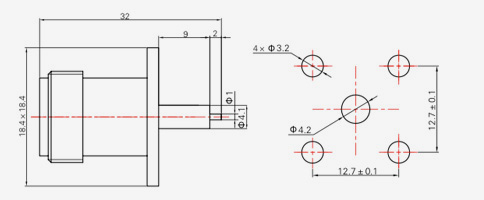

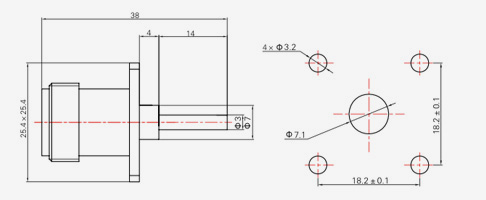

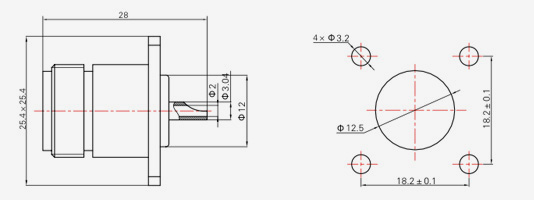

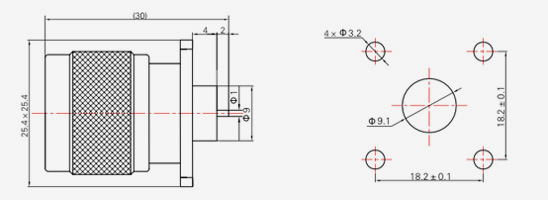

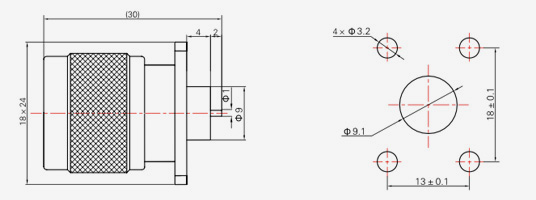

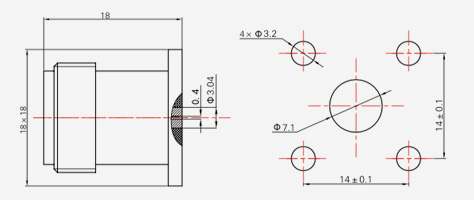

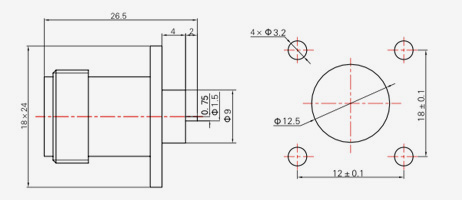

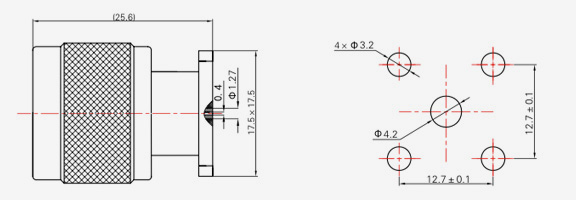

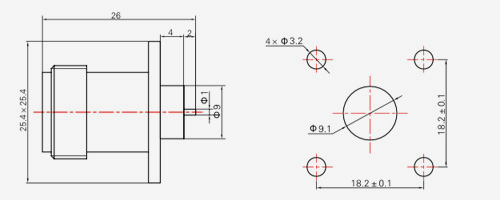

| Modelo | L | L1 | L2 |
| Kfd | 26 | 4 | 2 |
| Kfd2 | 31 | 6 | 5 |
| Kfd15 | 30 | 6 | 4 |
| Kfd16 | 28.5 | 6 | 2.5 |
| Kfd17 | 28 | 6 | 2 |
| Kfd18 | 29 | 5 | 4 |
| Kfd19 | 29 | 4 | 5 |
| Kfd20 | 33 | 4 | 9 |
