Ano ang mga pinaka -karaniwang pagkakamali na gagawin kapag nag -install ng mga konektor ng SMA?

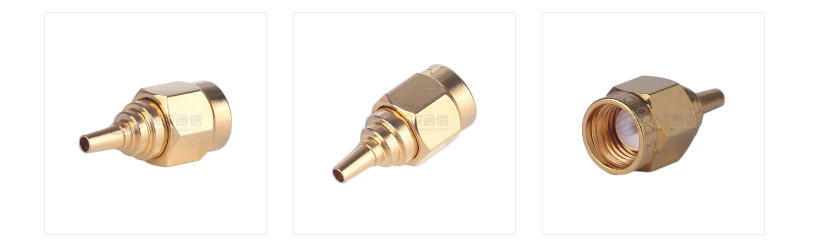

Mga konektor ng SMA ay isa sa mga pinaka-karaniwang at malawak na ginagamit na coaxial connectors sa mga aplikasyon ng RF, malawak na ginagamit sa mga kagamitan sa komunikasyon, mga sistema ng microwave, antenna, mga instrumento sa pagsubok, GPS, radar, at iba pang mga sistema ng mataas na dalas. Bagaman ang istraktura ng isang konektor ng SMA ay tila simple, kahit na ang isang maliit na pagkakamali sa panahon ng pag -install o koneksyon ay maaaring humantong sa pagpapalambing ng signal, nadagdagan ang VSWR, hindi magandang pakikipag -ugnay, at kahit na hindi maayos na kagamitan. Samakatuwid, ang wastong pag -install ng mga konektor ng SMA ay mahalaga.

1. Maling masikip na metalikang kuwintas
Maraming mga gumagamit ang nahuhulog sa isang karaniwang maling kuru -kuro kapag nag -install ng mga konektor ng SMA: alinman ay mahigpit lamang nila ito, o pinigilan nila ito ng matapang na puwersa hanggang sa ito ay "masikip." Ang parehong mga diskarte ay magiging sanhi ng mga problema.

Kung hindi ito sapat na mahigpit, ang hindi magandang pakikipag -ugnay at hindi matatag na koneksyon ay magaganap, na ginagawang madaling kapitan ang signal. Lalo na sa mga kapaligiran ng panginginig ng boses, ang ulo ng SMA ay unti -unting lumuwag, na humahantong sa pagtaas ng mga pagmuni -muni at kahit na pagkagambala sa signal. Kung ito ay labis na napapansin, masisira nito ang panloob na core, ipagpaliban ang mga thread, at masira ang istruktura ng dielectric, na nagreresulta sa hindi maibabalik na pagkasira ng pagganap.

Ang tamang pamamaraan ay ang paggamit ng isang metalikang kuwintas na wrench upang higpitan ito sa isang karaniwang metalikang kuwintas na humigit -kumulang na 0.8 N · m. Tinitiyak nito ang isang ligtas na pakikipag -ugnay habang pinipigilan ang pinsala sa istruktura, ginagawa itong isang mahalagang tool para sa propesyonal na pag -install ng RF.

2. Misalignment ng conductor ng sentro
Ang mga konektor ng SMA ay katumpakan ng mga konektor ng RF na may napakaliit na conductors conductor (mga pin o socket). Ang maling pag -aalsa sa panahon ng pag -aasawa at sapilitang pagpasok ay madaling maging sanhi ng pag -baluktot ng pin at pagpapapangit ng socket. Ang ganitong uri ng pinsala ay madalas na hindi maibabalik at maaaring hindi makikita ng hubad na mata, ngunit direkta itong humahantong sa:
Nadagdagan ang VSWR
Nadagdagan ang pagkawala ng signal
Hindi matatag na pakikipag -ugnay
Kahirapan sa pagpasok at pag -alis
Ang signal lifespan ay makabuluhang pinaikling
Lalo na sa mga kagamitan sa pagsubok o mga sistema ng mataas na dalas, ang pinsala na ito ay nagpapabagal sa buong pagganap ng link at mahirap i-troubleshoot.

Ang tamang pamamaraan ay upang ihanay nang mabuti ang conductor, ipasok ito nang malumanay, at pagkatapos ay mai -secure ito ng isang metalikang kuwintas. Huwag gumamit ng matapang na puwersa.

3. Ipinakikilala ng hand-tightening ang mga labi ng metal at mga oxides sa interface
Maraming mga inhinyero ang nakagawian na higpitan ang mga konektor ng SMA sa pamamagitan ng kamay, lalo na sa madalas na pagsubok. Hindi lamang ito nagreresulta sa hindi sapat na metalikang kuwintas ngunit madaling ipakilala ang mga kontaminado tulad ng alikabok, mga labi ng metal, at mga langis ng balat. Ang mga maliliit na particle na ito ay maaaring dagdagan ang paglaban sa contact at kahit na masira ang gintong kalupkop, na humahantong sa pagtaas ng pagpapalambing ng signal.

Sa mga konektor na may mataas na dalas, kahit na ang pinakamaliit na impurities ay maaaring maging sanhi ng pagbabagu-bago ng pagganap. Samakatuwid, mahalaga ito sa:
Huwag higpitan sa pamamagitan ng kamay (gaanong masikip lamang sa paunang pagpoposisyon);
Linisin ang mga koneksyon sa ibabaw na may isang lint-free na tela o alkohol na pamunas bago i-install;
Iwasan ang pagpindot sa mga conductive na ibabaw na may hubad na mga kamay;
Ang mahusay na mga gawi sa paglilinis ay maaaring makabuluhang mapalawak ang habang buhay ng konektor.

4. Paghahalo ng mga uri ng konektor ng lalaki at babae
Konektor ng SMA Ang mga interface ay halos kapareho sa hitsura sa iba pang mga interface ng RF, tulad ng RP-SMA, SMB, SMC, at N-type. Maraming mga tao ang humuhusga batay sa hitsura, na nagreresulta sa sapilitang koneksyon ng mga hindi magkatugma na mga interface, na maaaring maging sanhi ng:
Nasira na mga thread
Broken Center Pins
Deformed Inner Holes
Kumpletuhin ang pagkabigo sa pagganap

Ang SMA at RP-SMA (reverse polarity SMA) ay lalong madaling nalilito. Mukha silang katulad ngunit may iba't ibang mga panloob na istruktura. Ang pagpilit sa isang koneksyon ay hindi lamang pinipigilan ang paghahatid ng signal ngunit maaari ring makapinsala sa interface ng aparato.

Bago kumonekta, palaging kumpirmahin:
Ito ba ay isang karaniwang konektor ng SMA?
Tama ba ang uri ng konektor?
Ito ba ay katugma sa port ng aparato?
Natutugunan ba nito ang mga kinakailangan sa dalas (may pagkakaiba sa pagitan ng pamantayan at katumpakan na mga konektor ng SMA)?

Iwasan ang pagkasira ng mamahaling kagamitan dahil sa hindi tamang operasyon.

5. Ang labis na baluktot ng pagkonekta ng cable ay nagdudulot ng mga discontinuities ng impedance
Maraming mga problema kapag ang pag -install ng mga konektor ng SMA ay hindi talaga sa konektor mismo, ngunit sa halip dahil sa hindi tamang baluktot na cable sa pag -install. Ang mga coaxial cable ay napaka -sensitibo sa baluktot na radii. Kung baluktot masyadong matalim, hahantong ito sa:
Impedance discontinuities
Nadagdagan ang pagmuni -muni ng signal
Nadagdagan ang pagkawala ng cable
Agarang mga resulta ng pagsubok.

Ang mga problemang ito ay partikular na kapansin-pansin sa mga application na may mataas na dalas (sa itaas ng 6GHz).

Inirerekumendang Mga Patnubay:
Bending radius ≥ 5 beses ang diameter ng cable
Iwasan ang baluktot malapit sa punto ng koneksyon
Iwasan ang pag -apply ng pag -igting o torsion sa cable.
Panatilihin nito ang matatag na pagganap ng paghahatid.

6. Madalas na pag -aasawa at hindi pagkakasunud -sunod na mga sanhi ng pagsusuot
Ang teoretikal na habang -buhay ng isang konektor ng SMA ay karaniwang sa paligid ng 500 pag -aasawa at hindi pagkakaugnay na mga siklo, ngunit maraming mga kapaligiran sa pagsubok ang maaaring kasangkot sa dose -dosenang mga pag -aasawa at hindi pag -iingat sa bawat araw. Ang matagal na paulit -ulit na paggamit ay maaaring maging sanhi: magsuot ng gintong kalupkop; nadagdagan ang impedance ng contact; pagpapapangit ng talim; at pag -loosening ng sentro ng conductor, na nakakaapekto sa katatagan ng signal at kahit na pagtaas ng mga error.

Kasama sa mga solusyon ang: gamit ang isang proteksiyon na adapter (SMA saver) sa mga kapaligiran sa pagsubok na may mataas na dalas; regular na pagpapalit ng mga cable ng pagsubok; at pagsubaybay sa mga pagbabago sa impedance ng contact contact. Maaari itong makabuluhang mapalawak ang habang -buhay ng mga interface sa mga mahalagang instrumento.

Habang ang pag -install ng mga konektor ng SMA ay simple, ang bawat detalye ay direktang nakakaapekto sa kalidad ng signal. Ang pagsunod sa mga pamantayang pamamaraan at paggamit ng tamang tool ay nagsisiguro ng matatag na koneksyon, maaasahang pagganap, at isang mas mahabang kagamitan sa buhay.
