Paano Piliin ang Tamang RF Coaxial Adapter？

Pagpili ng tama RF coaxial adapter ay mahalaga, dahil ito ay isang potensyal na signal bottleneck; Ang isang hindi naaangkop na pagpipilian ay maaaring direktang makakaapekto sa pagganap ng buong sistema ng RF. Nasa ibaba ang isang gabay sa pagpili ng pagpili ng adapter ng RF upang matulungan kang gumawa ng tamang pagpipilian.

1. Mga pangunahing mga parameter ng elektrikal (Foundation Foundation)
Ang mga parameter na ito ay direktang matukoy kung ang adapter ay maaaring suportahan ang iyong dalas ng operating at kapangyarihan.

Dalas ng pagpapatakbo:
Ito ang pangunahing pagsasaalang -alang! Mahalaga upang matiyak na ang tinukoy na saklaw ng dalas ng RF coaxial adapter ay sumasaklaw sa pinakamataas na dalas ng operating ng iyong system.
Ang iba't ibang uri ng RF coaxial adapter ay may kanilang likas na mga limitasyon ng dalas. Halimbawa, ang N-type ay karaniwang umakyat sa 11GHz, SMA hanggang 18GHz/26.5GHz, 3.5mm hanggang 33GHz, 2.92mm (k-type) hanggang 40GHz, at 2.4mm hanggang 50GHz.
Prinsipyo: Ang limitasyon ng dalas ng napiling adapter ay dapat na mas mataas kaysa sa pinakamataas na dalas ng operating ng iyong system.

Impedance:
Ang karamihan sa mga sistema ng RF ay 50 ohms. Ang ilang mga kagamitan sa TV at broadcast ay maaaring makatagpo ng 75-OHM system.
Tiyaking naitugma ito! Huwag gumamit ng isang 50-OHM adapter sa isang 75-OHM system, o kabaligtaran, dahil ito ay magiging sanhi ng matinding impedance mismatch at signal na pagmuni-muni.
Boltahe Standing Wave Ratio (VSWR): Isang pangunahing tagapagpahiwatig ng kalidad ng pagtutugma. Ang isang VSWR na mas malapit sa 1: 1 ay mas mahusay, na nagpapahiwatig ng mas kaunting pagmuni -muni at mas mataas na kahusayan sa paghahatid.
Ang VSWR ng adapter ay lumala sa pagtaas ng dalas. Kumunsulta sa manu-manong produkto upang matiyak na ang VSWR ay nakakatugon sa mga kinakailangan sa loob ng iyong operating frequency band (hal., <1.25 sa saklaw ng DC-18GHz).

Pagkawala ng pagpasok: Pagkawala ng kapangyarihan habang ang signal ay dumadaan sa adapter. Ang isang mas mababang halaga ay mas mahusay, lalo na sa mga high-frequency at high-power application.

Ang mga pagkalugi ay pangunahing nagmula sa conductor at dielectric na materyales; Ang mga pagkalugi ay karaniwang tataas na may mas mataas na frequency.
Rated Power: Ang maximum na average at peak power na ligtas na mahawakan ng adapter.
Ang average na kapangyarihan ay nauugnay sa mga thermal effects; Isaalang -alang ang potensyal na pag -init ng adapter.
Ang lakas ng rurok ay nauugnay sa dielectric breakdown at partikular na mahalaga sa mga sistema ng pulso na may mataas na lakas.
Laging payagan ang mga margin! Huwag gamitin ito sa pinakamataas na kapangyarihan nito.

2. Mga Katangian ng Mekanikal at Interface (Koneksyon sa Pisikal)
Mahalaga ito para sa tama at maaasahang pag -install ng RF coaxial adapter sa iyong system.
Uri ng interface at polarity:

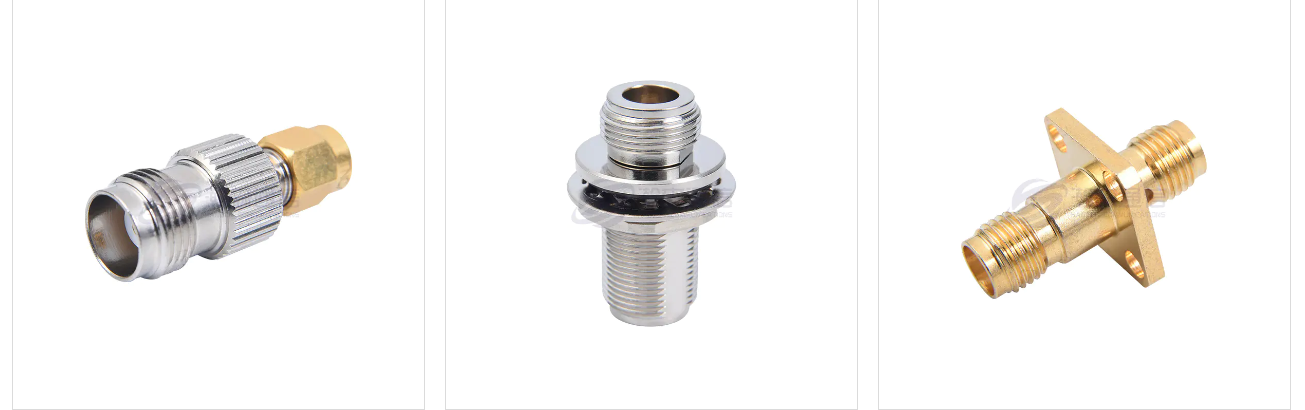

Uri: Alamin ang uri ng interface na kailangan mo, tulad ng SMA, N, BNC, TNC, 3.5mm, 2.92mm (k), 2.4mm, atbp.
Polarity: Ito ay kung saan ang mga pagkakamali ay malamang na mangyari!
Lalaki na konektor: na may isang center pin/panloob na thread.
Babae na konektor: na may isang center hole/panlabas na thread.
Kumbinasyon ng koneksyon: Tukuyin kung kailangan mo ng isang "lalaki sa lalaki," "lalaki sa babae," o "babae sa babae" na koneksyon.

Mga materyales sa konektor at kalupkop:
Pabahay: Karaniwan ang tanso, hindi kinakalawang na asero, o tanso na may nikel. Ang hindi kinakalawang na asero ay nag -aalok ng mas mataas na lakas at paglaban sa kaagnasan.
Center conductor/contact point: karaniwang ginto-plated beryllium tanso o tanso. Nagbibigay ang gintong kalupkop ng mahusay na kondaktibiti, paglaban sa oksihenasyon, at matatag na paglaban sa contact, ginagawa itong ginustong pagpipilian para sa karamihan ng mga aplikasyon.
TANDAAN: Sa mga aplikasyon na nangangailangan ng madalas na pag -aasawa at pag -unplugging, ang katigasan ng kalupkop at paglaban sa abrasion ay mahalaga.

Dielectric Material: Karaniwan ang polytetrafluoroethylene (PTFE/Teflon) ay nag -aalok ng mahusay na mga katangian ng elektrikal (mababang pagkawala), mataas na temperatura ng paglaban, at katatagan ng kemikal.
Mga Kinakailangan sa Torque: Napakahalaga! Gumamit ng isang metalikang kuwintas na wrench upang higpitan ang adapter.
Ang labis na pagpipigil ay makakasira sa mga thread at seal, hindi magagamit ang konektor.
Ang Undertightening ay magreresulta sa hindi magandang pakikipag -ugnay, impedance discontinuities, at signal leakage.

3. Mga senaryo ng aplikasyon at mga espesyal na kinakailangan
Depende sa iyong tukoy na kapaligiran sa paggamit, ang mga sumusunod na kadahilanan ay maaari ring isaalang -alang:
Kapaligiran sa Paggamit:
Laboratory/R&D: Ang mga kinakailangan sa mataas na pagganap at dalas ay maaaring mangailangan ng mga adaptor ng katumpakan.

Pagsubok sa Produksyon: Ang mataas na tibay at mga kinakailangan sa pagkakapare-pareho ay maaaring mangailangan ng matatag na adaptor na grade-grade na may mahabang pag-aasawa at pag-unplugging ng buhay.

Panlabas/Militar: Kinakailangan ang hindi tinatagusan ng tubig, alikabok, at mga katangian ng lumalaban sa spray ng asin; Pumili ng mga adapter na may mga rating ng IP at hindi kinakalawang na asero na konstruksyon.

Mate at Unplugging Life: Ang bilang ng pag -aasawa at pag -unplugging cycle ang adapter ay maaaring makatiis bago ang pagkasira ng pagganap. Ang mga adaptor ng katumpakan ay maaari lamang tumagal ng 500 cycle, habang ang mga mataas na pagganap ay maaaring tumagal ng libu-libo. Pumili ayon sa iyong dalas ng operating.

Phase at Amplitude Consistency: Sa mga sistema ng multi-channel (tulad ng phased array radar), kapag ang mga adaptor ay ginagamit sa mga pares o grupo, kinakailangan na ang mga pagbabago sa phase at amplitude ng bawat adapter ay maging pare-pareho hangga't maaari. Sa kasong ito, kinakailangan ang isang high-precision adapter na may "phase pagtutugma" o "pagkakapare-pareho ng pagganap".
