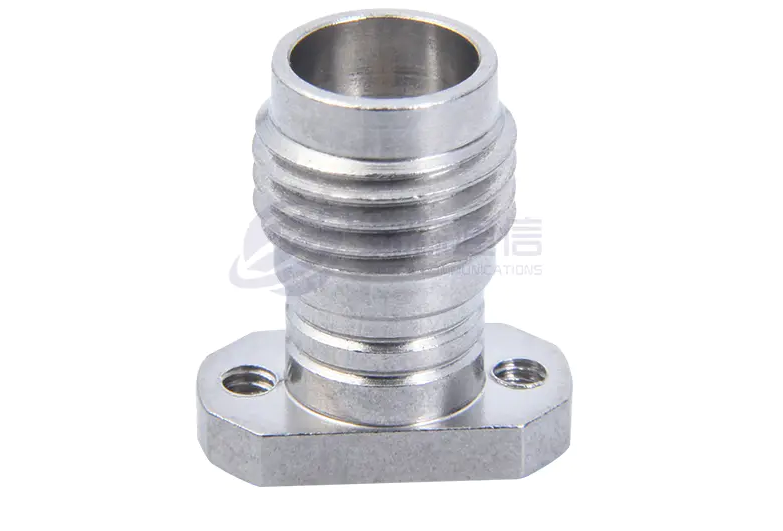

Ano ang isang RF coaxial connector?

1. Ang pag -andar ng isang RF coaxial connector
Ang RF coaxial connectors ay mga pangunahing sangkap na elektronikong ginagamit upang magpadala ng mga signal ng high-frequency. Pangunahing ginagamit ang mga ito upang maaasahan na ikonekta ang mga coaxial cable sa mga aparato, tinitiyak ang mahusay at matatag na paghahatid ng mga signal ng RF, sa gayon tinitiyak ang matatag at maaasahang paghahatid ng signal. Ang mga konektor ng RF coaxial ay karaniwang ginagamit sa mga kagamitan sa komunikasyon, telebisyon, pag -broadcast, wireless network, at iba pang mga larangan. Ang kanilang pangunahing pag-andar ay upang mapanatili ang integridad ng signal, bawasan ang pagkawala ng paghahatid at pagkagambala, at magbigay ng mahusay na pagtutugma ng impedance, pagpapagana ng makinis na paghahatid ng mga signal ng high-frequency sa mga aplikasyon tulad ng mga sistema ng komunikasyon, kagamitan sa pagsubok, radar, at antenna.

Ang RF coaxial connectors ay may mahalagang papel sa mga wireless na komunikasyon, aerospace, electronics ng militar, at kagamitan sa medikal. Halimbawa, sa mga istasyon ng base ng 5G, ikinonekta nila ang mga antenna at RF module, tinitiyak ang mataas na kalidad na paghahatid ng signal at pagtanggap. Sa mga kagamitan sa pagsubok at pagsukat, kumonekta sila sa mga analyzer ng spectrum o mga analyzer ng network, tinitiyak ang tumpak na data ng pagsubok. Sa mga komunikasyon sa satellite at radar, dapat silang makatiis ng malupit na mga kondisyon sa kapaligiran habang pinapanatili ang matatag na paghahatid ng signal.

Ang mga konektor ng RF coaxial ay karaniwang gumagamit ng isang istraktura na may kalasag na metal, kasama ang panloob na conductor na naghahatid ng signal at ang panlabas na conductor na nagbibigay ng electromagnetic na kalasag upang maiwasan ang panlabas na pagkagambala at pagtagas ng signal. Ang mga de-kalidad na konektor ay nagtatampok ng mababang pagkawala ng pagpasok, mataas na pagiging epektibo ng kalasag, paglaban ng kaagnasan, at paglaban sa panginginig ng boses, at maaaring mapaunlakan ang magkakaibang mga saklaw ng dalas (mula sa mababang mga frequency hanggang sa mga alon ng milimetro). Bukod dito, depende sa mga kinakailangan sa aplikasyon, ang mga konektor ay maaaring magpatibay ng iba't ibang mga istilo ng interface, tulad ng sinulid (SMA), snap-on (BNC), o push-pull (MCX), upang matugunan ang lakas ng mekanikal at mga kinakailangan sa kaginhawaan ng iba't ibang mga sitwasyon. Ang RF coaxial connectors ay mga mahahalagang sangkap sa mga high-frequency electronic system. Ang kanilang pagganap ay direktang nakakaapekto sa katatagan at kahusayan ng buong link ng komunikasyon, na ginagawa silang isang kritikal na sangkap para sa tamang operasyon ng mga modernong wireless na teknolohiya, kagamitan sa pagtatanggol, at pang -industriya na automation.

Ang prinsipyo ng operating ng RF coaxial connectors ay batay sa mga katangian ng pagpapalaganap ng mga electromagnetic waves sa mga istruktura ng concentric conductor. Sa pamamagitan ng isang tiyak na dinisenyo na coaxial na istraktura, nakamit nila ang mababang pagkawala, mataas na katapatan na paghahatid ng mga signal na may mataas na dalas. Ang kanilang pangunahing prinsipyo ay upang lumikha ng isang saradong electromagnetic field transmission channel: ang sentro ng conductor ay nagdadala ng signal kasalukuyang, habang ang panlabas na conductor ay kumikilos bilang isang electromagnetic na kalasag, na pinaghiwalay ng isang insulating dielectric na nagpapanatili ng isang palaging impedance. Kapag ang isang high-frequency na signal ng elektrikal ay na-injected sa panloob na conductor, pinupukaw nito ang transverse electromagnetic waves (TEM waves) sa insulating medium sa pagitan ng panloob at panlabas na conductor. Ang enerhiya na electromagnetic na ito ay mahigpit na nakakulong sa puwang ng coaxial, na epektibong pinipigilan ang pagkawala ng signal ng radiation at panlabas na panghihimasok. Tinitiyak ng mekanikal na interface ng konektor ang pagpapatuloy ng conductor at pagtutugma ng impedance sa pamamagitan ng tumpak na pakikipag-ugnay, na pumipigil sa mga pagmumuni-muni ng signal sa punto ng koneksyon dahil sa mga pagbabago sa impedance, sa huli ay tinitiyak ang matatag na paghahatid ng mga high-frequency signal sa pagitan ng mga aparato. Ang disenyo ng istruktura na ito ay nagbibigay-daan sa RF coaxial connectors upang mapanatili ang mahusay na integridad ng signal kahit na sa gigahertz-level na mga high-frequency na kapaligiran.

Ang pangunahing disenyo ng RF coaxial connectors ay batay sa teorya ng linya ng paghahatid ng coaxial, na gumagamit ng pamamahagi ng electromagnetic field sa pagitan ng panloob at panlabas na conductor upang makamit ang paghahatid ng signal:

Center Conductor (Inner Conductor): Nagpapadala ng mga signal ng high-frequency at karaniwang gawa sa tanso o ginto na plated na materyal upang mabawasan ang mga pagkalugi.
Outer conductor (kalasag): nakapaloob sa panloob na conductor, na nagbibigay ng electromagnetic na kalasag upang maiwasan ang pagkagambala ng signal at pagtagas ng radiation.
Insulation medium (dielectric layer): pinaghiwalay ang panloob at panlabas na conductor, pinapanatili ang isang matatag na impedance (karaniwang 50Ω o 75Ω), at pagbabawas ng mga pagmuni -muni ng signal.
Mekanismo ng Koneksyon: Gumamit ng sinulid (hal., SMA), snap-on (hal., BNC), o mga konektor ng push-pull (e.g., MCX) upang matiyak ang mekanikal na katatagan at mahusay na contact sa kuryente.

Kapag ang mga konektor ay maayos na mated, ang signal ay ipinadala sa pamamagitan ng panloob na conductor, at ang panlabas na conductor ay bumubuo ng isang saradong loop, tinitiyak ang pagpapatuloy ng impedance sa panahon ng paghahatid ng signal at pagbabawas ng standing wave ratio (VSWR) at pagkawala ng pagpasok.

2.Features at bentahe ng RF coaxial connectors
Ang RF coaxial connector, bilang pangunahing sangkap ng paghahatid ng signal ng high-frequency, ay nagpakita ng mga makabuluhang pakinabang sa pagganap, pagiging maaasahan at kakayahang umangkop dahil sa natatanging istraktura at materyal na disenyo. Ang mga pakinabang nito ay pangunahing makikita sa mga sumusunod na aspeto:

(1). Pagganap ng paghahatid ng mataas na dalas
Saklaw ng Wideband: Sinusuportahan ang isang malawak na saklaw ng dalas mula sa DC hanggang milimetro na alon (sa itaas ng 40GHz), natutugunan ang mga pangangailangan ng mga application na may mataas na dalas tulad ng 5G at mga komunikasyon sa satellite.
Mababang pagkawala ng pagpasok: Gumagamit ng mataas na conductive na materyales (tulad ng ginto na plated na panloob na conductor) at mababang dielectric loss pagkakabukod ng media upang makabuluhang bawasan ang pagpapalambing ng signal.
Napakahusay na pagtutugma ng impedance: Mahigpit na kinokontrol na 50Ω o 75Ω na katangian ng impedance ay nagpapaliit sa pagmuni -muni ng signal.
(2). Pagiging maaasahan at katatagan
Malakas na electromagnetic na kalasag: multi-layer metal na kalasag na istraktura (tulad ng sinulid na pag-lock, metal shell) na epektibong pinipigilan ang pagkagambala ng electromagnetic (EMI) at pagtagas ng RF.
Mataas na tibay ng mekanikal: Ang interface ng contact-machined contact (tulad ng nababanat na disenyo ng pin) ay nagsisiguro ng matatag na pakikipag-ugnay pagkatapos ng libu-libong pag-plug at pag-unplugging. Malawak na kakayahang umangkop sa kapaligiran: Opsyonal na mga espesyal na paggamot tulad ng hindi tinatagusan ng tubig (IP67), paglaban ng mataas na temperatura (-65 ℃ ~ 165 ℃), at ang paglaban sa spray ng asin ay magagamit, na ginagawang angkop para sa malupit na mga kapaligiran tulad ng militar at aerospace.
(3). Ang mga magkakaibang disenyo ay umaangkop sa maraming mga sitwasyon

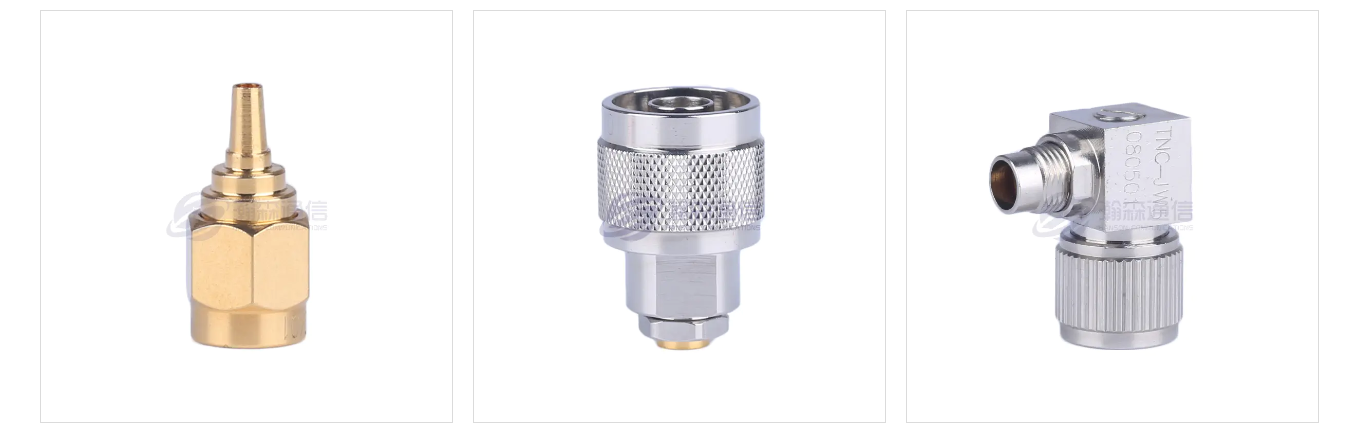

Mga uri ng Rich Interface: kabilang ang sinulid (SMA, N-type), SNAP-ON (BNC), push-pull (MCX/MMCX), atbp, upang matugunan ang iba't ibang mga kinakailangan sa pag-install.
Flexible Power Capacity: Napapasadya mula sa mababang lakas hanggang sa Kilowatt-level na mataas na kapangyarihan, naaangkop sa iba't ibang mga sitwasyon ng pag-load tulad ng mga istasyon ng base ng komunikasyon at radar.
Miniaturization Trend: Sa pagbuo ng 5G at Internet ng mga bagay, nakamit ng mga konektor ng micro ang paghahatid ng mataas na pagganap sa mga limitadong puwang.
(4). Kaginhawaan at standardisasyon
Mabilis na disenyo ng koneksyon: Halimbawa, ang isang kamay na snap-on na operasyon ng ilang mga produkto ay maaaring mapabuti ang kahusayan sa pag-install.
International Standard Compatibility: Sumusunod sa mga pamantayang pang-internasyonal tulad ng MIL-STD at IEC upang matiyak ang unibersal na pagpapalitan ng mga pangunahing interface ng kagamitan.
(5) Malawak na hanay ng mga aplikasyon
Mula sa mga consumer electronics (mobile phone antenna) hanggang sa mga pang-industriya na aplikasyon (base station RF module) hanggang sa mga high-tech na patlang (phased array radars, satellite payload), ang RF coaxial connectors ay naging pangunahing mga sangkap sa mga industriya tulad ng wireless na komunikasyon, pagsubok at pagsukat, at pambansang agham ng pagtatanggol at teknolohiya dahil sa kanilang signal fidelity at kapaligiran na robustness.

Ang RF coaxial connectors, sa pamamagitan ng malalim na pagsasama ng mga materyales sa agham, mekanika ng katumpakan, at disenyo ng electromagnetic, makamit ang pangunahing mga kinakailangan ng "mababang pagkawala, mataas na kalasag, at mahabang buhay" sa paghahatid ng signal ng high-frequency, at ang pangunahing garantiya para sa mahusay at maaasahang operasyon ng mga modernong elektronikong sistema.

Ang RF coaxial connectors ay malawakang ginagamit sa mga industriya na nangangailangan ng paghahatid ng signal ng high-frequency:
Komunikasyon: Mga koneksyon sa Feeder ng Antenna para sa mga istasyon ng base ng 5G, mga komunikasyon sa hibla-optic, at mga komunikasyon sa satellite.
Aerospace & Defense: Mga Koneksyon sa Mataas na Pagkakakilala para sa Mga Radar Systems, Gabay sa Missile, at Kagamitan sa Komunikasyon ng Airborne.
Pagsubok at Pagsukat: Pagsubok sa Pag -calibrate at Signal para sa Mga Instrumento tulad ng Vector Network Analyzers (VNAs) at Spectrum Analyzer.
Mga elektronikong consumer: RF module para sa mga Wi-Fi router, smartphone (tulad ng mga interface ng antena), at mga aparato ng Internet of Things (IoT).
Kagamitan sa medikal: Paghahatid ng signal para sa MRI Radio Frequency Coils at Microwave Therapy Device.
Automotiko: Mga koneksyon sa signal para sa in-sasakyan radar (tulad ng milimetro-alon radar) at mga sistema ng nabigasyon ng GPS.

3. Paano pipiliin ang tamang RF coaxial connector
Ang pagpili ng tamang konektor ng RF coaxial ay nangangailangan ng pagsasaalang -alang ng maraming mga kadahilanan, kabilang ang pagganap ng elektrikal, mga katangian ng mekanikal, pagiging tugma sa kapaligiran, at senaryo ng aplikasyon.

(1). Linawin ang mga kinakailangan sa pagganap ng elektrikal
Saklaw ng dalas ng pagpapatakbo: Ang mga limitasyon sa itaas na dalas na suportado ng iba't ibang mga konektor ay nag -iiba nang malaki (hal., BNC ≤ 4 GHz, SMA ≤ 18 GHz, at 2.92 mm na konektor hanggang sa 40 GHz). Ang pagtutugma ng signal frequency band ng system ay mahalaga.
Ang pagtutugma ng impedance: Ang mga sistema ng komunikasyon ay madalas na gumagamit ng 50 Ω (hal., Mga istasyon ng base at radar), habang ang mga sistema ng paghahatid ng video ay madalas na gumagamit ng 75 Ω (hal., Kagamitan sa broadcast). Ang pagpili ng maling impedance ay maaaring humantong sa mga pagmumuni -muni ng signal.
Ang pagkawala ng pagsingit at VSWR: Para sa mga aplikasyon ng mataas na dalas (hal., Milimetro-alon), mga disenyo ng mababang pagkawala (hal., Mga konektor ng air-dielectric) ay ginustong, at ang VSWR ay dapat na malapit sa 1: 1 hangga't maaari.
Power Handling: Para sa mga application na may mataas na kapangyarihan (hal., Radar transmitters), piliin ang 7/16 o N-Type na mga konektor upang maiwasan ang pagkabigo dahil sa sobrang pag-init.

(2). Suriin ang mga katangian ng mekanikal at interface
Uri ng Konektor:
Mga sinulid na konektor (SMA, N-type): ginustong para sa mga high-vibration environment (hal., In-sasakyan at airborne na kagamitan) dahil sa kanilang mataas na pagtutol sa pag-loosening. Mga konektor ng Snap-on (BNC): Angkop para sa mga senaryo ng pagsubok na nangangailangan ng madalas na pag-plug at pag-unplugging (hal., Laboratory oscilloscope). Maginhawa silang gamitin ngunit madaling kapitan ng pagbagsak.
Mga konektor ng Microminature (MMCX, MCX): Mga solusyon sa compact para sa mga aparato na pinipilit ng espasyo (hal., Mga module ng smartphone).
Plug-in Life: Ang mga konektor ng pang-industriya na grade ay karaniwang tumatagal ng higit sa isang libong mga plug-in at plug-out na mga siklo, habang ang mga konektor na grade-consumer ay maaaring tumagal lamang ng ilang daang.
Pagkakatugma sa cable: Kumpirma na ang interface ng konektor ay tumutugma sa coaxial cable type at diameter ng wire.

(3). Isaalang -alang ang kakayahang umangkop sa kapaligiran
Rating ng Proteksyon: Ang mga panlabas o kahalumigmigan na kapaligiran ay nangangailangan ng IP67 o mas mataas na rating ng hindi tinatagusan ng tubig (hal., 5G base station antenna interface).
Ang paglaban sa temperatura at kaagnasan: Ang mga aplikasyon ng aerospace o militar ay nangangailangan ng paglaban sa mataas na temperatura (-65 ° C hanggang 200 ° C) at paglaban sa spray ng asin (e.g., gintong hindi kinakalawang na asero).
Vibration/Shock Resistance: Ang mga mobile platform tulad ng mga sasakyan at sasakyang panghimpapawid ay nangangailangan ng mga konektor na may mga mekanismo ng pag-lock (hal., Three-screw SMA) o mga disenyo ng contact na puno ng tagsibol.

(4). Pagtutugma ng senaryo ng aplikasyon
Kagamitan sa Komunikasyon: Ang mga istasyon ng base ng 5G ay ginusto ang N-type (mataas na kapangyarihan) at mga konektor ng SMA (miniaturized). Ang mga bandang alon-alon ay nangangailangan ng 2.92mm o K-type na mga konektor.
Pagsubok at Pagsukat: Gumamit ng mga konektor ng katumpakan (tulad ng 3.5mm) para sa mataas na dalas na pagsubok upang maiwasan ang mga pagkakamali na ipinakilala ng mga konektor na may mababang katumpakan tulad ng mga BNC.
Mga elektronikong consumer: Ang mga module ng Wi-Fi ay madalas na gumagamit ng mga konektor ng U.FL (ultra-miniature), ngunit kinakailangan ang isang trade-off sa pagitan ng gastos at pagkawala ng signal.
Militar/Aerospace: Pumili ng mga modelo ng high-reliability na may buong housings ng metal at mga contact na may plated na ginto na nakakatugon sa mga pamantayan ng MIL-STD-348.

(5). Iba pang mga pangunahing kadahilanan
Gastos at oras ng tingga: Ang mga konektor ng high-end (tulad ng mga konektor ng alon-alon) ay mahal, kaya isaalang-alang ang iyong katatagan ng badyet at supply chain.
Degree ng Standardisasyon: Mas gusto ang mga unibersal na konektor (tulad ng SMA) upang maiwasan ang mga modelo ng niche na maaaring maging sanhi ng mga paghihirap sa pagpapanatili.
Paraan ng pag-mount: Ang pag-mount ng PCB, pag-mount ng panel, o direktang koneksyon ng cable ay nangangailangan ng iba't ibang mga pagsasaayos (tulad ng kanang anggulo o tuwid na konektor).

Halimbawa ng proseso ng pagpili
Alamin ang mga kinakailangan: Halimbawa: 5G Maliit na Base Station Radio Unit, 3.5 GHz Frequency, Pag -install sa Panlabas, Hindi tinatagusan ng tubig.
Mga parameter ng screening:
Kadalasan: 3.5 GHz → alinman sa SMA o N-type ay katanggap-tanggap.
Kapaligiran: IP67 Waterproof → Piliin ang N-type (mas maaasahang selyo ng thread).
Kapangyarihan: Katamtaman → N-Type ay nag-aalok ng maraming lakas ng margin.
Patunayan ang pagiging tugma: Kumpirma na ang N-Type Connector ay tumutugma sa mga umiiral na cable (tulad ng LMR-400) at mga port ng aparato.

4.Magsasagawa ng mga problema ng RF coaxial connectors
Sa paglipas ng pangmatagalang paggamit, ang mga konektor ng RF coaxial ay maaaring bumuo ng iba't ibang mga problema dahil sa mga kadahilanan tulad ng disenyo, pag-install, at mga kadahilanan sa kapaligiran, na nakakaapekto sa kalidad ng paghahatid ng signal. Ang mga karaniwang problema sa mga konektor ng RF coaxial ay madalas na nauugnay sa pagtutugma ng impedance, lakas ng mekanikal, pagiging epektibo ng kalasag, at kakayahang umangkop sa kapaligiran. Ang mga rate ng pagkabigo ng produkto ay maaaring mabawasan sa pamamagitan ng naaangkop na pagpili (hal., Pagtutugma ng dalas at kapangyarihan), pamantayang pag -install (e.g., kontrol ng metalikang kuwintas), at regular na pagpapanatili (hal., Paglilinis ng mga contact contact).

（1）. Mataas na pagkawala ng signal o mababang kahusayan sa paghahatid
Posibleng mga sanhi:
Ang konektor ng impedance mismatch (hal., Paghahalo ng 50Ω at 75Ω na aparato).
Ang pag -iipon ng mga konektor o cable, mga conductor na na -oxidized, at hindi magandang pakikipag -ugnay.
Maluwag o bahagyang masikip na koneksyon, na nagiging sanhi ng mga pagmuni -muni ng signal.
Gamit ang mga mababang kalidad na konektor o cable, na nagreresulta sa labis na pagkawala ng pagpasok.

Solusyon:
Tiyakin na ang lahat ng mga konektor at cable sa system ay may pare -pareho na impedance (karaniwang 50Ω o 75Ω).
Suriin ang mga contact contact na ibabaw para sa oksihenasyon o kontaminasyon, at linisin o palitan kung kinakailangan.
Gumamit ng isang metalikang kuwintas na wrench upang higpitan ang mga sinulid na konektor (hal., SMA, N-type) sa karaniwang metalikang kuwintas. Pumili ng mga mababang-pagkawala ng mga cable at mga konektor na may mataas na pagganap (tulad ng mga contact na may plated na ginto).

（2）. Panghihimasok sa signal o malakas na ingay
Posibleng mga sanhi:
Mahina ang kalasag ng konektor, na nagpapahintulot sa pagkagambala ng electromagnetic (EMI) na tumagos.
Mahinang saligan ng pabahay ng konektor, na nagiging sanhi ng pagkagambala sa karaniwang mode.
Kalapit na mga mapagkukunan ng malakas na electromagnetic radiation (tulad ng mga motor at inverters).
Nasira na mga cable o konektor, na may nasirang kalasag.

Solusyon:
Piliin ang mga konektor na may buong metal housings at mataas na pagiging epektibo ng kalasag.
Tiyakin na ang pabahay ng konektor ay maayos na nakabase sa tsasis ng aparato.
Gumamit ng double-shielded o triple-shielded coaxial cable upang mapahusay ang kaligtasan sa pagkagambala.
Suriin ang cable para sa pinsala at palitan kung kinakailangan.

（3）. Maluwag na konektor o hindi magandang pakikipag -ugnay
Posibleng mga sanhi:
Mekanikal na pagsusuot mula sa labis na pag -plug at pag -unplugging (tulad ng isang nabigo na BNC spring).
Ang mga thread ay hindi mahigpit na mahigpit sa panginginig ng boses o shock na kapaligiran (tulad ng sa mga sasakyan o sasakyang panghimpapawid).
Ang konektor ng lalaki at babae na konektor ay mismatched o may labis na pagpapaubaya.

Solusyon:
Para sa madalas na pag-plug at pag-unplugging ng mga sitwasyon, pumili ng mga konektor na may mahabang habang-buhay (tulad ng isang konektor ng SMA na may rating na 5000-cycle plug-in). Gumamit ng mga konektor na may mga mekanismo ng pag-lock (tulad ng triple-screw SMA) sa mga nakaka-vibrating na kapaligiran.

Tiyakin na tumutugma ang mga modelo ng konektor; Iwasan ang paghahalo ng iba't ibang mga tatak o pagtutukoy.

（4）. Pinsala sa konektor (hal., Breakage, pagpapapangit)
Posibleng mga sanhi:
Ang labis na mekanikal na stress (hal., Labis na baluktot ng cable, na nagreresulta sa mga sirang mga kasukasuan ng konektor).
Gamit ang hindi tamang mga tool sa pag -install, na nagreresulta sa pag -loosening ng mga thread ng pabahay.
Materyal na pag -iipon o kaagnasan sa kapaligiran (hal., Spray ng asin, mataas na temperatura).

Solusyon:
Iwasan ang paglalapat ng lateral na puwersa sa konektor sa panahon ng pag-install at gumamit ng mga konektor ng kanang anggulo upang mabawasan ang baluktot.
Gumamit ng mga dalubhasang tool (hal., Torque wrenches) upang mai -install ang mga may sinulid na konektor.
Piliin ang mga materyales na lumalaban sa kaagnasan (hal., Gold-plated hindi kinakalawang na asero) para sa malupit na mga kapaligiran.

（5）. Impedance discontinuity na humahantong sa mga pagmuni -muni ng signal
Posibleng mga sanhi:
Impedance mismatch sa pagitan ng konektor at cable (hal., Isang 50Ω connector na may 75Ω cable).
Panloob na mga depekto sa istruktura sa konektor (hal., Hindi pantay na dielectric layer).
Hindi kumpletong pag -aasawa ng konektor, na nagreresulta sa mga gaps ng hangin.

Solusyon:
Tiyakin na pare -pareho ang impedance sa buong landas ng paghahatid (kabilang ang konektor, cable, at aparato). Pumili ng mga konektor na may high-precision machining (tulad ng tinukoy sa militar na pamantayang MIL-STD-348).

Ganap na higpitan ang konektor upang maiwasan ang pagbabagu -bago ng impedance na dulot ng maling pag -misalignment.

（6）. Ang pagkabigo sa pagganap ng hindi tinatagusan ng tubig
Posibleng mga sanhi:
Ang mga seal na hindi tinatagusan ng tubig ay may edad o nasira.
Ang mga thread ay hindi mahigpit o nag -expire na ang sealant.
Ang disenyo ng konektor ay hindi angkop para sa mga kahalumigmigan na kapaligiran.

Solusyon:
Regular na suriin ang mga seal. Para sa mga panlabas na aplikasyon, piliin ang mga konektor na na -rate ang IP67 o mas mataas.
Gumamit ng waterproof tape o silicone upang mapahusay ang sealing.
Piliin ang mga modelong hindi tinatagusan ng tubig na may mga O-singsing (tulad ng N-type na hindi tinatagusan ng tubig na konektor).

（7）. Mga isyu sa resonance sa mga application na may mataas na dalas
Posibleng mga sanhi:
Ang konektor ay nagpapakita ng parasitiko resonance sa mataas na frequency (hal., Disenyo ng mga bahid).
Ang layout ng konektor at PCB ay hindi tumutugma, na bumubuo ng mga nakatayo na alon.

Solusyon:
Pumili ng isang konektor na sumusuporta sa mas mataas na mga frequency (hal., 2.92mm sa halip na SMA).
I -optimize ang pagtutugma ng impedance ng PCB upang maiwasan ang mga discontinuities sa mga haba ng linya ng paghahatid.

Buod ng talahanayan ng mga karaniwang problema sa RF coaxial connectors:

5.Maintenance Pamantayan para sa RF Coaxial Connectors
Ang pagganap ng RF coaxial connectors ay direktang nakakaapekto sa kalidad ng paghahatid ng signal, kaya kinakailangan ang regular na pagpapanatili upang matiyak ang pangmatagalang operasyon na matatag. Ang mga sumusunod ay mga pangunahing pamantayan sa pagpapanatili at mga pagtutukoy sa pagpapatakbo:

(1). Regular na inspeksyon at paglilinis
Pag -iinspeksyon ng hitsura: Suriin kung ang shell ng konektor ay deformed, basag o corroded (tulad ng kalawang, oksihenasyon), lalo na ang mga bahagi ng metal at mga singsing ng sealing.
Makipag-ugnay sa paglilinis ng ibabaw: Gumamit ng anhydrous alkohol at hindi pinagtagpi na tela upang linisin ang panloob na conductor at mga pin upang alisin ang layer ng oxide, alikabok o langis. Iwasan ang paggamit ng mga nakasasakit na materyales (tulad ng papel de liha) upang maiwasan ang pinsala sa kalupkop.
Kumpirma sa katayuan ng interface: Tiyakin na ang mga konektor ng lalaki at babae ay naka -plug nang maayos nang walang pag -asa o maling pag -misalignment. Ang mga sinulid na konektor (tulad ng SMA, N type) ay dapat suriin kung ang mga thread ay buo upang maiwasan ang pagdulas.

Pamamaraan sa paglilinis
Operasyon ng Power-Off: Tiyakin na ang aparato ay pinapagana upang maiwasan ang pinsala sa static na kuryente.
Pisikal na paglilinis: Gumamit ng isang air gun upang alisin ang mga malalaking impurities, pagkatapos ay malumanay na punasan ang mga contact na ibabaw na may isang cotton swab na inilubog sa alkohol.
Paggamot ng Oxidation: Kung ang patong ay na -oxidized (hal., Itim), gaanong polish ito ng isang pambura o isang nakalaang malinis.
Pagpapatayo: Ang dry o tumble dry sa mababang temperatura (≤60 ° C) upang maiwasan ang natitirang alkohol.

(2). Pagsubok sa Pagganap ng Elektriko
Impedance Matching Verification: Gumamit ng isang Network Analyzer o TDR (Time Domain RefleMeter) upang makita ang pagpapatuloy ng impedance ng konektor at cable upang matiyak na walang biglaang pagbabago (ang VSWR ≤ 1.5 ay pinakamahusay). Pagsubaybay sa Pagkawala ng Pag-insert: Ang mga aplikasyon ng mataas na dalas ay nangangailangan ng regular na pagsubok ng pagkawala ng signal. Kung ang pagkawala ay tumataas nang abnormally (hal., Lampas sa 20% ng halaga ng nominal), kinakailangan upang suriin ang mga isyu sa konektor o cable. Suriin ang pagiging epektibo ng Shielding: Gumamit ng isang RF leakage tester o malapit na patlang na pagsisiyasat upang masubukan ang pagganap ng kalasag sa konektor upang matiyak na walang pagtagas ng electromagnetic.

(3). Pagpapanatili ng mekanikal na pagganap
Mga pagtutukoy ng plug-in at pull-out na operasyon: Iwasan ang magaspang na plug-in at pull-out. Ang mga konektor ng snap-on (tulad ng BNC) ay kailangang pindutin ang salansan bago hilahin. Ang mga sinulid na konektor ay dapat na masikip sa isang metalikang kuwintas na wrench ayon sa karaniwang metalikang kuwintas (tulad ng inirerekomenda ng SMA na 0.5 ~ 0.8N · m).
Mga panukalang anti-loosening: Sa isang kapaligiran ng panginginig ng boses (tulad ng kagamitan na naka-mount o airborne), ang mga sinulid na konektor ay kailangang magamit ng anti-loosening glue o pag-lock ng mga tagapaghugas ng basura, at ang katayuan ng mahigpit na pag-iingat ay dapat na suriin nang regular.
Proteksyon ng cable: Iwasan ang labis na baluktot ng cable (minimum na baluktot na radius ≥ 5 beses ang cable panlabas na diameter) upang maiwasan ang mga kasukasuan ng konektor na nagbebenta o ang layer ng kalasag mula sa nasira.

(4). Pagpapanatili ng kakayahang umangkop sa kapaligiran
Paggamot ng hindi tinatagusan ng tubig at kahalumigmigan: Ang mga konektor ng hindi tinatagusan ng tubig (IP67 pataas) ay ginamit sa labas o sa mga kahalumigmigan na kapaligiran ay kailangang regular na suriin ang pagkalastiko ng singsing ng sealing at palitan ito sa oras pagkatapos ng pag-iipon; Ang mga interface na hindi waterproof ay maaaring pinahiran ng silicone grasa upang mapahusay ang proteksyon.
Ang pagpapanatili ng pagtutol ng kaagnasan: Sa spray ng asin, acid at alkali na kapaligiran, gumamit ng hindi kinakalawang na asero o gintong mga konektor ng shell at punasan ang ibabaw ng metal na may rust inhibitor nang regular. Ang kakayahang umangkop sa temperatura: Sa mga kapaligiran na may mataas na temperatura (tulad ng mga yunit ng dalas ng radyo ng base ng istasyon), kinakailangan upang matiyak na ang materyal na konektor ng konektor (tulad ng PTFE) ay hindi nagpapalitan. Sa mga mababang temperatura na kapaligiran (tulad ng kagamitan sa Arctic), kinakailangan upang maiwasan ang malutong na pag-crack ng mga plastik na bahagi.

(5). Pamamahala sa Buhay at Pagpapalit ng Kapalit
Plug-in Life Monitoring: Itala ang bilang ng mga high-frequency plug-in at pull-out beses at palitan nang maaga kapag papalapit na ang buhay.
Pagpapalit ng mga bahagi ng pag -iipon: Kapag may mahinang pakikipag -ugnay, pagprotekta ng pinsala sa layer o pagkasira ng pagganap ng pagkakabukod, dapat na mapalitan ang konektor at muling gamitin pagkatapos ng pag -aayos ay ipinagbabawal.
Standard na Mga Bahagi ng Standard: Ang parehong mga konektor ng tatak at modelo ay dapat gamitin hangga't maaari sa parehong sistema upang maiwasan ang mga isyu sa pagiging tugma na dulot ng halo -halong paggamit.

RF Coaxial Connector Life Management and Replacement Siklo Table ：

(6). Dokumentasyon at mga talaan
Maintenance Log: Itala ang petsa ng bawat inspeksyon, data ng pagsubok (tulad ng VSWR, pagkawala ng pagpasok), at modelo ng kapalit na bahagi para sa madaling pagsusuri sa pagsubaybay.
Fault Case Library: Ibubuod ang mga karaniwang pagkakamali (tulad ng mataas na pagtutol na dulot ng oksihenasyon, pag -alis na sanhi ng panginginig ng boses) upang ma -optimize ang mga diskarte sa pagpigil sa pagpigil.

6. Paano mapalawak ang buhay ng serbisyo ng RF coaxial connectors
Ang RF coaxial connectors ay mga pangunahing sangkap para sa paghahatid ng signal ng high-frequency, at ang kanilang habang-buhay ay direktang nakakaapekto sa katatagan ng system. Ang kanilang buhay sa serbisyo ay maaaring mapalawak sa pamamagitan ng makatuwirang pagpili, pag -install, paggamit, at pagpapanatili.

(1). Tamang pagpili at pagtutugma
Kadalasan at Pagtutugma ng Power: Piliin ang mga konektor na nakakatugon sa dalas ng operating ng system at mga kinakailangan sa kapangyarihan (hal.
Ang pagkakapare -pareho ng impedance: Tiyakin na ang impedance ng mga konektor, cable, at kagamitan ay pare -pareho (karaniwang 50Ω o 75Ω) upang maiwasan ang pagkasira ng pagganap na sanhi ng pagmuni -muni ng signal.
Kapasagahan ng Kapaligiran: Para sa mga panlabas o malupit na kapaligiran (mataas na temperatura, spray ng asin, panginginig ng boses), hindi tinatagusan ng tubig (IP67), lumalaban sa kaagnasan (gintong hindi kinakalawang na asero), o pinalakas na mga konektor ay dapat mapili.

(2). Pamantayang pag -install ng RF coaxial connectors
1) Paghahanda ng pre-install
Suriin ang pagiging tugma ng konektor at cable.
Kumpirma na ang modelo ng konektor (hal., SMA, Type N) ay katugma sa uri ng cable (hal., RG-58, LMR-400).
Patunayan na ang impedance (50Ω/75Ω), saklaw ng dalas, at paghawak ng kuryente ay nakakatugon sa mga kinakailangan.
Suriin ang integridad ng sangkap.
Suriin ang pabahay ng konektor, mga thread, at mga pin para sa pagpapapangit, bitak, o oksihenasyon.
Tiyakin na ang kalasag ng cable ay hindi nasira at na ang panloob na conductor ay hindi baluktot o nasira.
Linisin ang mga sangkap ng contact.
Gumamit ng anhydrous alkohol at isang hindi pinagtagpi na tela upang linisin ang panloob na conductor at jack upang alisin ang langis, dumi, o oksihenasyon.
Huwag gumamit ng papel de liha o mahirap na mga bagay upang mag -scratch ng mga contact na ginto/pilak.

2) Mga pagtutukoy ng konektor at cable Assembly
Cable stripping at pretreatment
Gumamit ng isang dedikadong tool na stripping upang hubarin ang cable jacket, kalasag, at pagkakabukod sa haba na hinihiling ng konektor.
Tiyakin na ang panloob na conductor ay ang naaangkop na haba, pag -iwas sa labis na haba (hal., Baluktot) o labis na haba (e.g., hindi magandang pakikipag -ugnay). Paghihinang o crimping operasyon
Mga konektor ng panghinang:
Gumamit ng isang pare-pareho na temperatura na paghihinang bakal (inirerekumendang temperatura: 300-350 ° C) at kumpletuhin ang paghihinang mabilis upang maiwasan ang sobrang pag-init at pagsira sa dielectric.
Ang mga panghinang na kasukasuan ay dapat na makinis at walang burr upang maiwasan ang mga maiikling circuit o mga pagbabago sa impedance.
Mga konektor ng crimp:
Gumamit ng isang pagtutugma ng tool na crimping upang matiyak kahit na ang presyon ng crimping at secure na pakikipag -ugnay sa pagitan ng kalasag at pabahay.
Post-Assembly Inspection:
Gumamit ng isang multimeter upang suriin para sa pagpapatuloy at kumpirmahin na walang mga maikling circuit o break.
Dahan -dahang hilahin ang cable upang suriin ang mekanikal na katatagan ng konektor at cable.

3) Docking ng konektor at pag -secure
Pag -align at pag -aasawa: Tiyaking mahigpit na nakahanay ang mga konektor ng lalaki at babae upang maiwasan ang baluktot o masira ang mga pin dahil sa pagpasok ng skewed.
Ang mga konektor ng push-on (tulad ng BNC) ay dapat mag-lock gamit ang isang naririnig na pag-click. Ang mga sinulid na konektor (tulad ng SMA) ay dapat na manu -manong masikip bago higpitan. Pag -iimpok ng mga sinulid na konektor
Gumamit ng isang metalikang kuwintas na wrench upang higpitan ang karaniwang metalikang kuwintas (halimbawa):
Konektor ng SMA: 0.5-0.8 N · m
N-type na konektor: 1.0-1.5 n · m
Huwag mag -overtighten upang maiwasan ang pagsira sa mga thread o pagpapapangit ng media.
Mga hakbang sa anti-loosening
Sa mga panginginig ng boses (tulad ng mga ginamit sa mga sasakyan o sasakyang panghimpapawid), ang mga sinulid na konektor ay dapat na nilagyan ng mga tagapaghugas ng tagsibol o anti-loosening malagkit.
Ang mga konektor ng snap-on (tulad ng BNC) ay maaaring balot ng anti-loosening tape upang mapahusay ang pagpapanatili.

4) Pag -iingat sa panahon ng operasyon
Mga Plug-in at Unplugging Pamamaraan
Huwag i-plug o i-unplug habang pinapagana ang: Ang mga signal ng mataas na dalas ay maaaring maging sanhi ng pag-agaw at pinsala sa mga contact na ibabaw.
Kapag nag-unplugging: Para sa mga konektor ng snap-on, pindutin nang mahigpit ang clamp; Para sa mga sinulid na konektor, ganap na paluwagin ang mga ito bago idiskonekta.
Iwasan ang mekanikal na stress
Kapag nag -ruta ng mga cable, payagan ang isang radius ng liko (≥5 beses ang diameter ng cable) upang maiwasan ang stress sa base ng konektor.
Gumamit ng mga kurbatang cable o clamp upang ma -secure ang cable upang maiwasan ito mula sa nakalawit. Kakayahang umangkop sa kapaligiran
Mga kahalumigmigan na kapaligiran: Matapos i -install ang mga konektor ng hindi tinatagusan ng tubig (IP67), suriin na ang singsing ng sealing ay ligtas na masikip.
Mga kapaligiran na may mataas na temperatura: Iwasan ang matagal na pagkakalantad ng konektor sa labis na temperatura (hal., Ang dielectric ng PTFE ay limitado sa 165 ° C).

5) Pag-verify at Pagsubok sa Pag-install ng Pag-install
Pagsubok sa Pagganap ng Elektriko
Gumamit ng isang network analyzer upang masukat ang standing wave ratio (VSWR); Ang normal na halaga ay dapat na ≤1.5.
Sukatin ang pagkawala ng pagpasok. Kung hindi normal, suriin para sa mahinang contact o pinsala sa cable.
Mekanikal na tseke ng katatagan
Dahan -dahang iling ang konektor upang kumpirmahin na walang pag -ibig o hindi pangkaraniwang ingay.
Magsagawa ng isang pagsubok sa panginginig ng boses (hal., Isang 5-500Hz frequency sweep) sa isang vibrating environment.

(3). Regular na paglilinis at pagpapanatili
Makipag-ugnay sa paglilinis ng ibabaw: Regular na linisin ang panloob na conductor at mga pin na may anhydrous alkohol at hindi pinagtagpi na tela upang alisin ang layer o dumi ng oxide. Iwasan ang paggamit ng mga nakasasakit na materyales (tulad ng papel de liha) upang maiwasan ang pinsala sa ginto/pilak na kalupkop. Suriin ang sealing: Ang mga konektor na hindi tinatagusan ng tubig ay kailangang regular na suriin kung ang O-ring o sealant ay tumatanda at palitan ito kung kinakailangan. Pag -iinspeksyon ng Layer ng Shielding: Tiyakin na ang layer ng kalasag ng cable ay hindi nasira upang maiwasan ang pagkagambala ng electromagnetic (EMI) mula sa nakakaapekto sa kalidad ng signal.

(4). Iwasan ang pinsala sa kapaligiran
Paglaban sa kahalumigmigan at kaagnasan:
Ang mga ginto na plated o hindi kinakalawang na asero na mga konektor ng shell ay dapat gamitin sa mga kahalumigmigan o mga kapaligiran ng spray ng asin, at ang mga inhibitor ng kalawang ay dapat na ilapat nang regular.
Ang mga konektor na hindi waterproof ay maaaring pansamantalang protektado na may init na pag-urong ng init o hindi tinatagusan ng tubig tape.
Pamamahala ng temperatura:
Sa mga kapaligiran na may mataas na temperatura (tulad ng mga yunit ng dalas ng radyo ng base ng istasyon), tiyakin na ang materyal na konektor ng dielectric (tulad ng PTFE) ay hindi nabigo.
Sa sobrang mababang temperatura na kapaligiran (tulad ng kagamitan sa Arctic), maiwasan ang malutong na pag-crack ng mga plastik na bahagi.

(5). Makatuwirang paggamit at pamamahala sa buhay
Pagbabawas ng madalas na pag -plug at pag -unplugging:
Para sa mga high-frequency plugging at unplugging scenario (tulad ng kagamitan sa pagsubok), pumili ng mga modelo ng high-life (tulad ng SMA plugging at unplugging ng higit sa 5000 beses).
Kung kinakailangan, gumamit ng mga adaptor o extension cable upang mabawasan ang bilang ng pag -plug at pag -unplug ng pangunahing konektor.
Pansamantalang pagsubok sa pagganap:
Gumamit ng isang network analyzer upang makita ang VSWR (nakatayo na ratio ng alon) at pagkawala ng pagpasok, at palitan ang mga ito sa oras kung hindi normal.
Estratehiya ng kapalit na bahagi:
Palitan nang maaga kapag papalapit sa nominal plugging at unplugging life (tulad ng SMA 5000 beses) o kapag naganap ang hindi magandang contact.

(6) Pag -iwas sa kasalanan
Iwasan ang paghahalo ng iba't ibang mga tatak:
Subukang gamitin ang parehong modelo ng konektor sa parehong sistema upang maiwasan ang pagsusuot na sanhi ng mismatch ng pagpapaubaya.
Panatilihin ang isang maintenance log:
Itala ang bawat oras ng pagpapanatili, data ng pagsubok, at mga talaan ng kapalit upang mapadali ang pagsusuri ng mga uso sa buhay.

7.RF coaxial connector na madalas na nagtanong mga katanungan (FAQ)
(1). Bakit may mahinang pakikipag -ugnay ang konektor?
Posibleng mga kadahilanan: pin oxidation o kontaminasyon (malinis na may alkohol). Ang thread ay hindi masikip (ang SMA ay nangangailangan ng 0.5 ~ 0.8n · m metalikang kuwintas). Mekanikal na pinsala (tulad ng baluktot na mga pin, kailangang mapalitan).

(2). Paano maiwasan ang labis na pagkawala ng signal?
Tiyakin na ang pagkakapare -pareho ng impedance (50Ω/75Ω ay hindi naghahalo). Piliin ang mga mababang-pagkawala ng mga cable (tulad ng LMR-400). Linisin nang regular ang ibabaw ng contact upang maiwasan ang oksihenasyon. (3). Maaari bang ihalo ang mga konektor ng iba't ibang mga tatak? Hindi inirerekomenda! Ang mga pagkakaiba sa pagpaparaya sa pagitan ng iba't ibang mga tatak ay maaaring maging sanhi: hindi magandang pakikipag -ugnay sa pin. Impedance discontinuity (signal reflection). Nabawasan ang lakas ng mekanikal (tulad ng slippage ng thread).

(3). Paano piliin ang mga konektor para sa mataas na temperatura ng kapaligiran?
Piliin ang mataas na temperatura na lumalaban sa PTFE bilang ang dielectric na materyal (limitado sa 165 ℃). Gumamit ng hindi kinakalawang na asero o gintong mga shell na metal. Iwasan ang mga bahagi ng plastik (madaling i -deform).

(4) Paano pumili ng isang RF coaxial connector?
Ang mga sumusunod na kadahilanan ay kailangang isaalang -alang:
Saklaw ng Kadalasan: BNC (≤4GHz), SMA (≤18GHz), N-type (≤11GHz), 2.92mm (≤40GHz).
Pagtutugma ng Impedance: 50Ω (sistema ng komunikasyon) o 75Ω (paghahatid ng video).
Kapasidad ng kapangyarihan: Para sa mataas na lakas, piliin ang N-type o 7/16-type.
Mga Kinakailangan sa Kapaligiran: Uri ng hindi tinatagusan ng tubig para sa Panlabas na Paggamit (IP67), Uri ng Paglalaban ng Gold-Plated na Uri para sa Paggamit ng Militar.

(5) Paano makita ang pagkabigo ng konektor?
Visual inspeksyon: oksihenasyon, pagpapapangit, bitak.
Pagsubok ng Multimeter: Paglaban sa Conductivity at pagkakabukod.
Network Analyzer: Sukatin ang VSWR at pagkawala ng pagpasok.
Mabilis na Gabay sa Pag -aayos ng Pag -aayos:

（6）. Bakit mataas ang VSWR (nakatayo na ratio ng alon)?
Ang konektor at impedance ng cable ay hindi tumutugma.
Ang koneksyon ay hindi ganap na nakikibahagi (mayroong isang agwat ng hangin).
Ang cable o konektor ay nasira sa loob.
