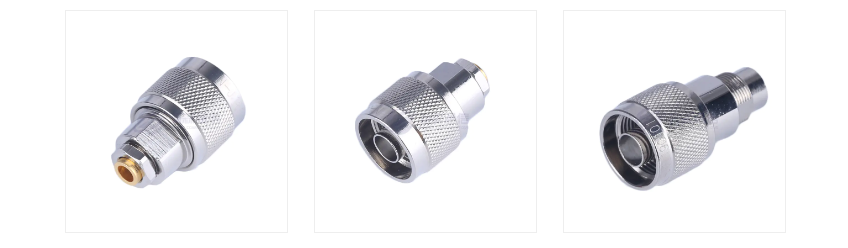

Ano ang isang N-type na RF coaxial connector?

Ang N-type RF coaxial connector ay isang unibersal na sinulid na RF coaxial connector na idinisenyo ni Paul Neill ng Bell Labs noong 1940s ("n" ay kinuha mula sa unang titik ng kanyang apelyido). Mayroon itong mga katangian ng mataas na kapangyarihan, mababang pagkawala, at mataas na dalas, at malawakang ginagamit sa mga komunikasyon, radar, mga instrumento sa pagsubok at iba pang mga patlang.

1. Mga tampok ng Core ng N-Type Connector
(1) Saklaw ng dalas
Pamantayang Uri: 0 ~ 11 GHz (ang ilang mga modelo ng katumpakan ay maaaring umabot sa 18 GHz).
Mataas na Uri ng Pagganap (tulad ng Precision N Type): Sinusuportahan ang hanggang sa 18 GHz, o kahit na mas mataas (tulad ng 40 GHz).

(2) Pagtutugma ng impedance
50Ω (mainstream, ginamit para sa mga komunikasyon at kagamitan sa pagsubok).
75Ω (hindi gaanong karaniwan, ginamit sa mga tiyak na mga sitwasyon tulad ng paghahatid ng video).

(3) Mataas na pagdadala ng kapangyarihan
Average na kapangyarihan: daan -daang mga watts sa kilowatts (depende sa dalas at disenyo).
Peak Power: Hanggang sa sampu -sampung kilowatts (maikling aplikasyon ng pulso).

(4) tibay
Ang sinulid na istraktura ng pagkabit (mas matatag kaysa sa BNC) at malakas na paglaban sa panginginig ng boses.
Ang metal shell (tanso/hindi kinakalawang na asero) ay nagbibigay ng mahusay na electromagnetic na kalasag.

(5) Mababang pagkawala
Pagkawala ng insertion: <0.1 dB@3 GHz (mataas na kalidad na modelo).
Boltahe Standing Wave Ratio (VSWR): <1.3: 1 (ang uri ng katumpakan ay maaaring umabot sa 1.1: 1).

2. Istraktura ng N-Type Connector
(1) Outer conductor (shell)
Metal Material (Gold Plating/Silver Plating/Nickel Plating), sinisiguro ng sinulid na disenyo ang mahigpit na koneksyon.
(2) Inner conductor (center pin)
Ginto o pilak na kalupkop, na nagbibigay ng mababang contact contact.
(3) Daluyan ng pagkakabukod
Karaniwan ang PTFE (polytetrafluoroethylene), mataas na temperatura na lumalaban at mababang pagkawala ng dielectric.
(4) Uri ng Interface
Lalaki: Sa center pin at panlabas na thread.
Babae: Sa pamamagitan ng butas ng sentro at panloob na thread.

3. Mga pangunahing puntos para sa pagpili ng isang N-type na konektor
Pagtutugma ng Impedance: Ang mga modelo ng 50Ω ay ginustong (maliban kung ang 75Ω ay partikular na kinakailangan).
Mga kinakailangan sa dalas:
Pangkalahatang Aplikasyon (<6 GHz): Pamantayang N-type.
Mga Application ng High-Frequency (> 11 GHz): Precision N-type (tulad ng serye ng HPN).
Kakayahan sa Kapaligiran:
Outdoor/Military Grade: Pumili ng isang hindi kinakalawang na asero na pabahay na may hindi tinatagusan ng tubig na sealing (tulad ng IP67).
Mga Aplikasyon sa Laboratory: Mga Modelong Gintong Plated (Bawasan ang Paglaban sa Makipag-ugnay).
Pagiging tugma ng interface:
Bigyang-pansin ang pagpapares ng konektor ng lalaki-to-female (tulad ng mga adaptor na lalaki-sa-babae).

4. Karaniwang mga problema sa N-type RF coaxial connectors
(1). Maaari bang palitan ng mga konektor ng N-type ang SMA?
Oo, ngunit may mga trade-off: Ang mga uri ng konektor ay nag-aalok ng mas mahusay na lakas at tibay, ngunit mas malaki at hindi gaanong angkop para sa mga high-density, miniaturized na aparato. Ang mga konektor ng SMA ay mas angkop para sa mataas na dalas, mga compact na disenyo (tulad ng mga module ng PCB).

(2). Paano maiwasan ang pinsala sa mga konektor ng N-type?
Tamang Operasyon: I -align ang mga thread at higpitan (iwasan ang pagpilit sa mga tornilyo upang yumuko ang sentro ng pin). Gumamit ng isang metalikang kuwintas na wrench (inirerekumendang metalikang kuwintas: 15 ~ 20 in-lb).

(3). Ang N-Type Connector ay nangangailangan ng regular na pagpapanatili?
Rekomendasyon: Linisin nang regular ang ibabaw ng contact (tela na walang alikabok na alikabok). Suriin kung ang mga thread ay na -oxidized (palitan kapag isinusuot ang kalupkop).
