RF Connector Signal Attenuation? Mga Sanhi at Solusyon

Sa mga application tulad ng mga kagamitan sa komunikasyon, mga base station system, mga instrumento sa pagsubok, at mga wireless na module, maraming mga inhinyero ang nakakaranas ng isang karaniwang problema: ang signal ay normal na sumusubok sa dulo ng aparato, ngunit nagiging makabuluhang humina o hindi matatag pagkatapos kumonekta sa isang RF connector.

Sa karamihan ng mga kaso, ang problema ay hindi nakasalalay sa mismong kagamitan, ngunit sa hindi tamang pagpili, pag-install, o paggamit ng RF connector. Sa ibaba, ipapaliwanag namin ang mga karaniwang sanhi ng makabuluhang pagpapahina ng signal ng RF connector batay sa praktikal na karanasan sa engineering, kasama ang mga kaukulang solusyon.

1. Ano ang Konektor ng RF Paghina ng Signal?
Ang pagpapalambing ng signal ng RF connector, sa madaling salita, ay ang kababalaghan ng pagbawas ng kapangyarihan at pagkasira ng kalidad pagkatapos na dumaan ang signal sa connector. Ito ay kadalasang nagpapakita bilang pagbaba ng lakas ng signal, pinaikling distansya ng komunikasyon, pagtaas ng bit error rate, pagbaluktot ng waveform, at pagbaba ng katatagan ng system. Sa mga high-frequency system, ang epektong ito ay pinalalakas, na direktang nakakaapekto sa pagganap ng buong system.

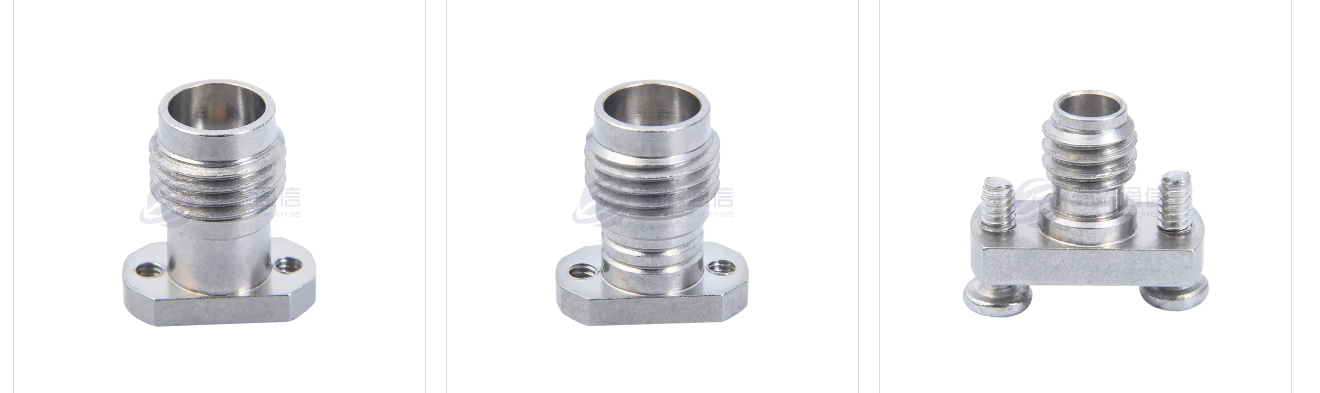

Ang Maling Pagpili ng Konektor ay Humahantong sa Paghina ng Signal
Hindi napapansin ng maraming proyekto ang dalas at pagganap ng pagtutugma ng mga konektor sa paunang yugto ng disenyo. Ang iba't ibang modelo ng RF connector ay may tinukoy na mga saklaw ng dalas ng pagpapatakbo. Ang paggamit ng interface na mas mababang-specification sa isang high-frequency na system ay madaling humantong sa pagtaas ng pagkawala ng insertion, impedance mismatch, at pinahusay na pagmuni-muni ng signal. Higit pa rito, ang paggamit ng 75-ohm interface sa isang 50-ohm system ay makabuluhang magpapataas ng pagkawala ng pagmuni-muni, na magreresulta sa mababang kalidad ng signal.

Pagkawala ng Signal Dahil sa Maling Pakikipag-ugnayan
Ang mga konektor ng RF ay mga bahagi na may mataas na katumpakan na may napakataas na kinakailangan para sa katatagan ng contact. Kung ang connector ay hindi ganap na naipasok, ang sinulid na interface ay hindi hinihigpitan, o ang center pin contact ay hindi matatag, ito ay hahantong sa pagtaas ng contact resistance. Ang tumaas na resistensya sa pakikipag-ugnay ay hindi lamang nagpapataas ng pagkawala ng signal ngunit maaari ring magdulot ng sobrang init at pangmatagalang pagkasira ng pagganap.

Ang Paglalagay at Kalidad ng Materyal ay Nakakaapekto sa Pagpapadala ng Signal
Ang panloob na konduktor na materyal at ibabaw na kalupkop ng connector ay may malaking epekto sa paghahatid ng signal. Ang mga de-kalidad na RF connector ay karaniwang gumagamit ng mataas na kadalisayan na tanso at ginto o pilak-plated upang matiyak ang conductivity at oxidation resistance. Ang paggamit ng mababang mga produkto ng plating ay madaling humantong sa oksihenasyon sa ibabaw, magaspang na contact surface, at tumaas na resistensya, na nagreresulta sa mas mataas na pagkawala ng insertion sa pangmatagalang paggamit.

Dalas ng Pagpapatakbo na Lumalampas sa Hanay ng Disenyo ng Connector
Ang bawat RF connector ay may tinukoy na maximum operating frequency limit. Ang paggamit ng mga connector na lampas sa dalas ng kanilang disenyo ay maaaring humantong sa impedance mismatch, lumalalang return loss, at signal distortion. Totoo ito lalo na sa mga komunikasyong 5G, millimeter-wave application, at high-precision testing system, kung saan mas mataas ang mga kinakailangan sa hanay ng frequency, na nangangailangan ng mga detalye ng connector na mahigpit na tumutugma sa mga kinakailangan ng system.

Ang mga hindi tamang proseso ng pag-install ay nagdudulot ng pagkasira ng pagganap

Direktang tinutukoy ng proseso ng pag-install ng mga RF connectors ang huling pagganap ng signal. Kasama sa mga karaniwang problema ang sobrang pag-init sa panahon ng paghihinang na nagdudulot ng pagkasira ng insulation, hindi wastong pag-crimping na nagdudulot ng mga pagkaputol ng shielding, at hindi karaniwang mga sukat ng wire stripping na nagdudulot ng misalignment ng center conductor. Ang mga tila maliliit na isyu na ito ay maaaring direktang makagambala sa pagpapatuloy ng impedance, na nagreresulta sa karagdagang pagkawala ng signal.

2. Paano malalaman kung ang pagpapahina ng signal na nauugnay sa connector ang dahilan?
Sa aktwal na pag-debug, maaari mong palitan ang connector ng isang na-verify, kwalipikadong isa para sa paghahambing na pagsubok. Kung ang signal ay makabuluhang bumuti, ang pinagmulan ng problema ay maaaring matukoy. Ang isang network analyzer ay maaari ding gamitin upang subukan ang mga parameter tulad ng insertion loss, return loss, at VSWR, na direktang sumasalamin sa performance status ng connector. Higit pa rito, ang biswal na pag-inspeksyon sa interface para sa deformation, oxidation, o loosening ay isa ring napakaepektibong paraan ng pag-troubleshoot.
