Paano Tamang Mag-install ng RF Coaxial Connectors: Mga Hakbang at Teknik

Ang mga RF coaxial connectors ay kailangang-kailangan na mga bahagi sa mga sistema ng komunikasyon, na malawakang ginagamit sa pagsasahimpapawid, telebisyon, wireless na komunikasyon, radar, satellite communication, at iba pang larangan. Ang mga konektor na ito ay ginagamit upang ikonekta ang mga coaxial cable sa kagamitan, na tinitiyak ang kalidad at katatagan ng paghahatid ng signal. Ang wastong pag-install ng mga RF coaxial connectors ay hindi lamang makakapagpabuti sa pangkalahatang pagganap ng system kundi pati na rin sa pagpapahaba ng buhay ng serbisyo ng kagamitan.

1. Pangunahing Istruktura ng Mga Konektor ng RF Coaxial
Ang mga RF coaxial connectors ay karaniwang binubuo ng mga sumusunod na pangunahing bahagi:
Center conductor: Ang pangunahing bahagi na nagpapadala ng signal, kadalasang gawa sa tanso o iba pang conductive na materyales.
Insulating layer: Inihihiwalay ang center conductor mula sa panlabas na conductor, kadalasang gawa sa polyethylene o iba pang mga materyales na may mataas na dielectric constant.
Panlabas na konduktor: Karaniwang tinirintas na tansong kawad o aluminum foil, na nagsisilbing ground wire upang magpadala ng kasalukuyang at kalasag laban sa panlabas na electromagnetic interference.
Connector at housing: Nagbibigay ng pisikal na koneksyon at proteksyon, kadalasang gawa sa mga metal na materyales (tulad ng tanso, hindi kinakalawang na asero).

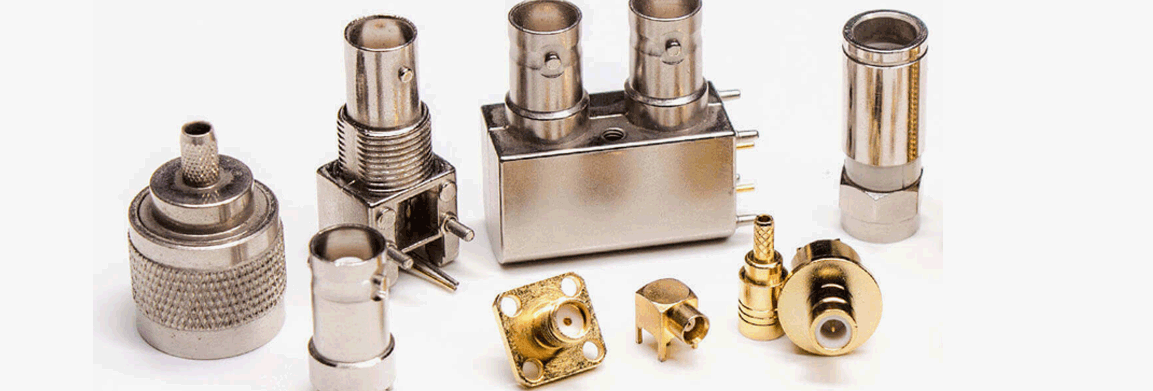

Ang iba't ibang uri ng RF coaxial connectors, tulad ng BNC, SMA, TNC, N-type, atbp., ay may bahagyang magkakaibang mga istraktura, ngunit ang mga pangunahing prinsipyo at hakbang sa pag-install ay magkatulad.

2. Mga Hakbang para sa Pag-install ng RF Coaxial Connectors
(1) Maghanda ng Mga Tool at Materyales
Bago i-install, tiyaking mayroon kang mga sumusunod na tool at materyales:
RF coaxial cable (piliin ang naaangkop na modelo at haba)
RF connector (piliin ang katugmang uri ng connector, gaya ng BNC, SMA, atbp.)

Cable stripping tool: Ginagamit upang alisin ang panlabas na layer ng pagkakabukod ng cable, na inilalantad ang panloob na konduktor.
Crimping tool: Ginagamit para secure na ikonekta ang connector sa cable.
Kutsilyo ng elektrisyano, wire stripper: Ginagamit upang tiyak na hubarin ang panlabas na pagkakabukod ng cable, na inilalantad ang panloob na konduktor.

(2) Tanggalin ang Outer Insulation ng Cable
Gumamit ng cable stripping tool upang hubarin ang panlabas na layer ng insulation ng cable, na inilantad ang panloob na braided conductor at insulating material. Bigyang-pansin ang katumpakan sa panahon ng pagtatalop upang maiwasang mapinsala ang panloob na konduktor o layer ng pagkakabukod. Karaniwan, ang natanggal na haba ay ang haba ng pag-install ng connector; mangyaring sumangguni sa mga kinakailangan ng partikular na connector na ginagamit para sa eksaktong haba. Pag-alis ng panlabas na braided layer: Dahan-dahang alisan ng balat ang panlabas na braided layer ng cable gamit ang isang tool at itupi ito palabas. Tinitiyak nito ang isang mahusay na koneksyon sa lupa.
Paglalantad sa gitnang konduktor: Maingat na alisin ang panloob na pagkakabukod gamit ang isang kutsilyo upang malantad ang gitnang konduktor. Ang haba ng hinubad na seksyon sa pangkalahatan ay depende sa mga kinakailangan sa disenyo ng connector.

(3) Pagpasok ng cable sa connector
Ipasok ang inihandang cable sa terminal ng connector. Siguraduhin na ang konduktor sa gitna ay tumpak na nakahanay at ganap na naipasok sa panloob na butas ng connector, at ang tinirintas na layer at panlabas na konduktor ay mahigpit na nakakadikit sa panlabas na casing ng connector.
Suriin ang pagkakahanay sa panahon ng pagpapasok: Ang konduktor sa gitna ay dapat na ganap na pumasok sa butas ng konduktor sa gitna ng konektor, na tinitiyak na walang maling pagkakahanay. Ang panlabas na tinirintas na konduktor ay dapat na mahigpit na nakakadikit sa casing ng connector upang matiyak ang tamang koneksyon sa lupa para sa signal.

(4 ) Crimping ang connector
Gumamit ng crimping tool para i-crimp ang connector. Ang hakbang na ito ay mahalaga para sa pagtiyak ng isang secure na koneksyon sa pagitan ng connector at ng cable. Sa panahon ng crimping, tiyakin na ang crimping tool ay pantay-pantay na naglalagay ng presyon, ligtas na inaayos ang connector sa cable habang iniiwasan ang pinsala sa cable o connector.

Lakas ng crimping: Dapat na katamtaman ang puwersa ng crimping, na tinitiyak ang isang secure na koneksyon nang hindi labis na pinipiga ang cable o center conductor.

Pagsuri sa kalidad ng crimping: Pagkatapos ng crimping, tingnan kung secure ang connector at hindi maluwag.

(5) Sinusuri ang pangkalahatang koneksyon ng connector
Pagkatapos mag-crimping, suriin ang kalidad ng koneksyon sa pagitan ng connector at ng cable. Kumpirmahin na ang center conductor ay mahigpit na nakakonekta sa inner core ng connector, ang panlabas na conductor ay nasa full contact sa casing ng connector, at walang signal leakage.
Pagsusuri ng de-koryenteng koneksyon: Gumamit ng multimeter upang sukatin ang de-koryenteng koneksyon ng cable upang matiyak na walang mga bukas na circuit o short circuit.
Pagsubok sa paghahatid ng signal: Kung pinahihintulutan ng mga kundisyon, maaaring gamitin ang isang generator ng signal at oscilloscope upang subukan ang kalidad ng paghahatid ng signal at tingnan kung may pagkawala o pagkagambala ng signal.

(6) Pagkumpleto ng koneksyon at pagbibigay ng proteksyon
Pagkatapos makumpleto ang koneksyon, kung kinakailangan, gumamit ng heat shrink tubing, tape, o iba pang mga materyales upang protektahan ang koneksyon ng cable upang maiwasan ang tubig o alikabok na makaapekto sa kalidad ng koneksyon.
Paggamit ng heat shrink tubing: Kung kailangan ang waterproofing, gumamit ng heat shrink tubing para i-seal ang connector, siguraduhing hindi maaapektuhan ng moisture o external contamination ang koneksyon.

3. Mga Tip para sa Pag-install ng RF Coaxial Connectors
(1) Piliin ang Tamang Konektor at Cable
Tiyaking tumutugma ang mga detalye ng connector sa cable na ginagamit. Ang iba't ibang uri ng connector (gaya ng SMA, BNC, N-type, atbp.) ay angkop para sa iba't ibang frequency range at mga sitwasyon ng aplikasyon. Ang pagpili ng maling connector ay maaaring humantong sa pagkawala ng signal o kawalang-tatag.

(2) Bigyang-pansin ang Katumpakan Kapag Tinatanggal ang Cable
Kapag hinuhubad ang panlabas na layer ng cable, tiyaking tama ang natanggal na haba, na iwasan ang labis na pagtatalop na naglalantad ng labis sa gitnang konduktor o nakakasira sa insulation layer. Ang paggamit ng mga propesyonal na tool sa paghuhubad ay maaaring mabawasan ang pinsala sa cable at matiyak ang matatag na paghahatid ng signal.

(3) Iwasan ang Over-Crimping
Ang sobrang pag-crimping ay maaaring makapinsala sa gitnang konduktor o maging sanhi ng hindi magandang pagkakadikit. Samakatuwid, kontrolin ang puwersa ng crimping upang matiyak na ang connector ay ligtas ngunit hindi sobrang higpit.

(4) Panatilihing Malinis ang Cable
Sa panahon ng pag-install, subukang maiwasan ang kontaminasyon ng cable at connector na may alikabok, langis, o iba pang mga pollutant. Ang mga impurities na ito ay maaaring makaapekto sa kalidad ng signal transmission at maging sanhi ng pagkawala ng signal.

4. Mga Karaniwang Problema at Solusyon
(1) Maluwag na Konektor
Kung maluwag ang connector pagkatapos i-install, suriing muli ang crimping para matiyak na pantay ang crimping, o muling ayusin ang haba ng pagtanggal ng cable.

(2) Pagpapahina ng Signal
Ang pagpapahina ng signal ay maaaring sanhi ng hindi tugmang mga konektor, maling pag-install, o pagkasira ng cable. Suriin muli ang compatibility ng cable at connector at tiyakin ang katumpakan ng pag-install.

(3) Mahina ang Koneksyon sa Elektrisidad
Ang mahinang koneksyon sa kuryente ay maaaring dahil sa hindi sapat na crimping, ang konduktor ay hindi ganap na naipasok sa connector, atbp. Siguraduhin na ang gitnang konduktor at panlabas na konduktor ay mahigpit na nakakonekta sa konektor.

Ang pag-install ng RF coaxial connectors ay isang teknikal na gawain na nangangailangan ng maingat na operasyon. Ang mga tamang hakbang at diskarte sa pag-install ay direktang nakakaapekto sa kalidad ng paghahatid ng signal at katatagan ng system. Sa pamamagitan ng tumpak na paghuhubad, pagpasok, at pag-crimping na mga operasyon, tinitiyak na ang secure na koneksyon sa connector ay maaaring epektibong mapahusay ang performance ng system at mabawasan ang interference ng signal.
